Máquina chanfrada de corte com braçadeira externa com acionamento hidráulico de 7,5KW

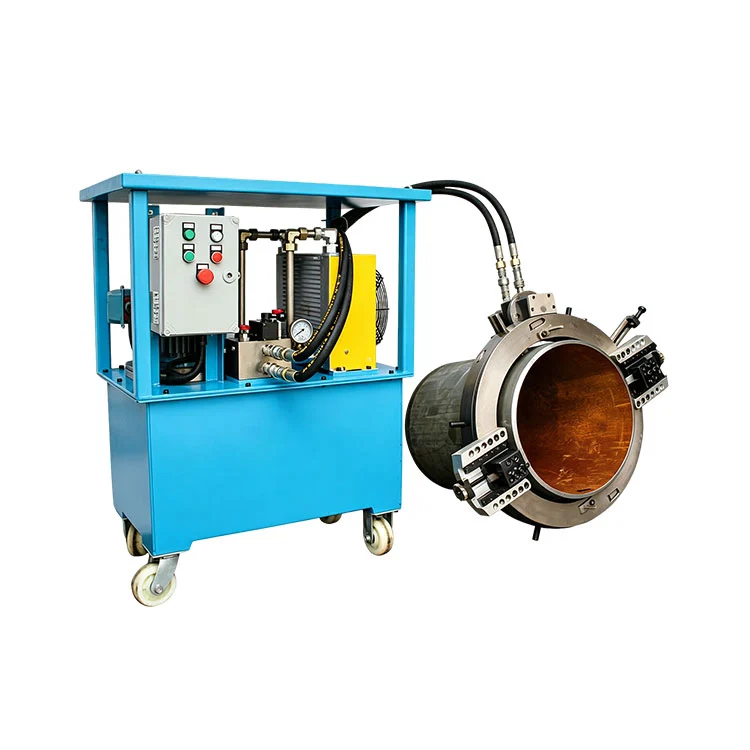

Combinada com o carrinho hidráulico padrão HB-7.5, a máquina chanfrada de corte com braçadeira externa de 7,5KW com acionamento hidráulico forma um sistema completo de corte e chanfro de tubos. Equipado com umMotor de 7,5 kW, bomba de palhetas de deslocamento fixo Yuken e uma unidade de controle de válvula de cartucho durável e altamente responsiva, este sistema foi desenvolvido especificamente para cortadores de tubos hidráulicos e é compatível com equipamentos de corte de tubos de marcas nacionais e internacionais, incluindoWACHS, Hytek e Tritoo.

Recursos do produto

Fixação multiponto de montagem rápida dividida

Construída com uma estrutura de anel dividido de duas peças, a máquina de corte chanfrado com braçadeira externa de 7,5 kW com acionamento hidráulico fixa-se diretamente nas superfícies externas do tubo. Uma única configuração executa corte e chanfro. A rápida instalação e remoção no local permite a operação em qualquer lugar ao longo da tubulação. Apenas uma chave padrão é necessária para ajuste e travamento seguro.

Usinagem a frio, perfis chanfrados versáteis

O processo puro de corte a frio mantém as propriedades originais do material do tubo. A ferramenta gira contra um tubo estacionário, produzindocortes sem distorção e sem rebarbasideal para soldagem de alta especificação. Geometrias de chanfro personalizadas são suportadas para diversos materiais de tubos.

Compatibilidade de ampla faixa, aplicações de amplo espectro

Cobre diâmetros de tubosΦ10-2500mm; selecione o modelo adequado de acordo com a dimensão do tubo. Processa tubulações, vasos de pressão e componentes de geradores de vapor. Adequado para projetos petroquímicos, nucleares, farmacêuticos, de caldeiras, de processamento de alimentos, de construção e de reparos de emergência, incluindo serviços de campo fora da rede.

Soluções de energia confiáveis, portáteis e de alta eficiência

A alimentação automática elimina o ajuste manual para alto rendimento. A construção leve é ​​excelente para usinagem no local de grandes furos. Rolamentos ajustáveis ​​para serviços pesados, juntamente com pistas de base reforçadas, garantem estabilidade mecânica robusta. Opções de energia: motor elétrico ou motor de combustão. O servo motor com conectores rápidos plug-and-play adapta-se a diversas condições locais em todo o mundo.

Especificações Técnicas

Introdução ao carrinho de energia de alta eficiência de 7,5 kW

O carrinho de energia hidráulica padrão HB-7.5 é uma unidade de energia econômica para cortadores de tubos, cuidadosamente projetada e fabricada com base em anos de pesquisa de mercado e feedback abrangente do usuário.

Alimentado por umMotor de 7,5 kW, o sistema adota uma bomba de palhetas de deslocamento fixo Yuken e válvulas de cartucho duráveis ​​e altamente responsivas para controle.

Desenvolvido especificamente para cortadores de tubos hidráulicos, o carrinho hidráulico padrão HB-7.5 é compatível com máquinas de corte de tubos de marcas nacionais e internacionais, incluindoWACHS, Hytek e Tritoo (EUA).

Parâmetros técnicos do veículo elétrico de alta eficiência de 7,5 kW

Tabela de seleção de faixa de corte

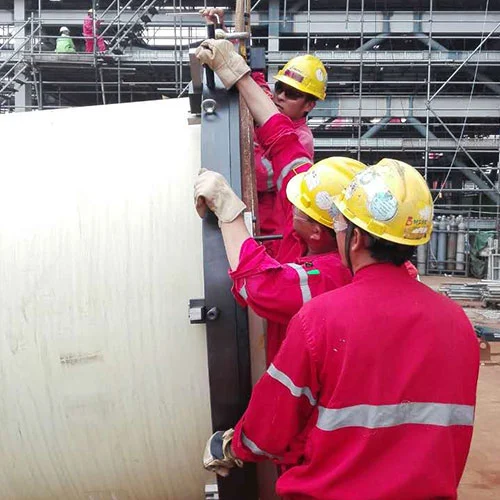

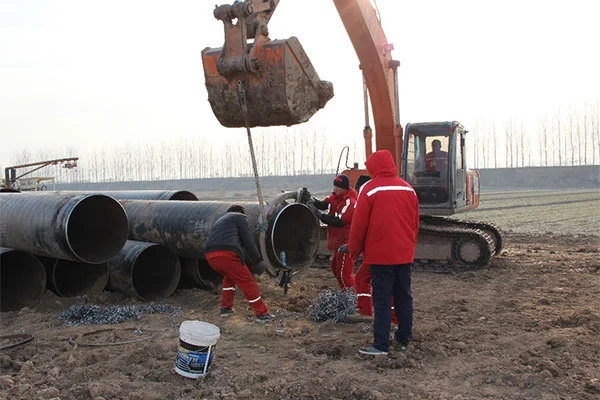

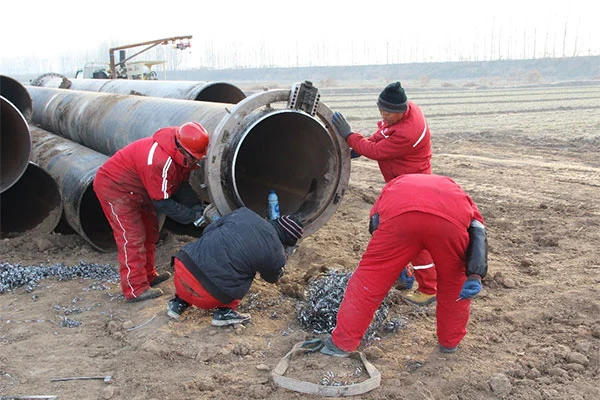

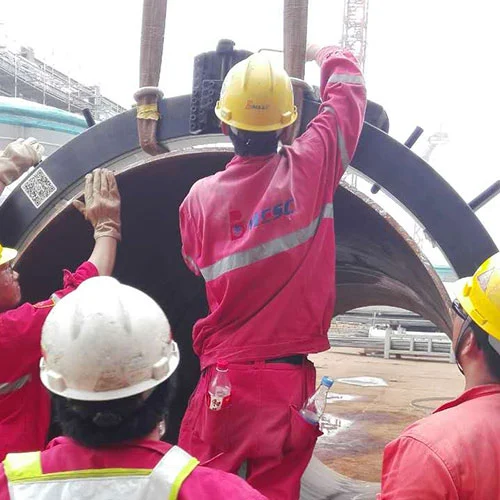

Caso de Engenharia

Perguntas frequentes

P: Em que consiste o sistema completo?

R: O sistema completo compreende a unidade principal da máquina de corte chanfrado com braçadeira externa acionada hidraulicamente de 7,5KW, carrinho de energia hidráulica padrão HB-7.5, juntamente com mangueiras de alta pressão e conjuntos de acoplamento rápido. A máquina principal realiza fixação, corte e biselamento de tubos, enquanto o carrinho de energia hidráulica HB-7.5 atua como uma fonte de energia hidráulica independente para fornecer energia hidráulica para a unidade principal.

P: Quais tamanhos e materiais de tubos podem ser processados?

R: Abrange diâmetros de tubos deΦ10mm a 2500mmcom seleção de modelo de acordo com o tamanho real do tubo. Compatível com aço carbono, aço inoxidável, liga de aço, cobre, alumínio, titânio e alguns tubos de plástico. O processo de trabalho a frio não alterará as propriedades originais do material.

P: Quais tipos de níveis estão disponíveis? É oferecido serviço personalizado?

R: SuportaPerfis de bisel em U, V simples, V duplo e bisel J. Dimensões não padronizadas e geometrias especiais de chanfro podem ser personalizadas mediante solicitação. Extremidades de tubo sem rebarbas e sem distorção são produzidas e prontas para soldagem direta.

P: O carrinho hidráulico HB-7.5 pode funcionar com equipamentos de corte de tubos de outras marcas?

R: Sim. Desenvolvido especificamente para cortadores de tubos hidráulicos, o carrinho de energia hidráulica padrão HB-7.5 é compatível com as principais marcas de cortadores de tubos hidráulicos nacionais e internacionais, incluindoWACHS, Hytek e Tritoo (EUA).

P: Quais são os cenários típicos de aplicação?

R: Como uma unidade de usinagem no local com fixação externa, é amplamente utilizada em projetos petroquímicos, de energia nuclear, farmacêutico, de caldeiras, de tratamento de água, de construção naval, de geração de energia, de construção e de reparos de emergência, e pode operar sob condições de campo fora da rede.

Adaptabilidade do ambiente operacional

A máquina chanfrada de corte com braçadeira externa de 7,5KW com acionamento hidráulico apresenta excelente adaptabilidade ambiental e pode operar de forma estável sob várias condições normais de trabalho. Pode suportar certas flutuações de temperatura e umidade, bem como pequenas vibrações, garantindo que fatores externos não prejudiquem seu desempenho e vida útil em condições normais de operação. Entretanto, o seu desenho estrutural, selecção de materiais e medidas de protecção são compatíveis com as condições de instalação no local para garantir um funcionamento seguro e fiável a longo prazo.

Fonte de energia:380V, 50Hz

Altitude:< 1000m

Temperatura ambiente:0-45°C (operação interna)

Umidade relativa:Umidade relativa média diária máxima 90%

Intensidade Sísmica:Não superior ao Grau VII
