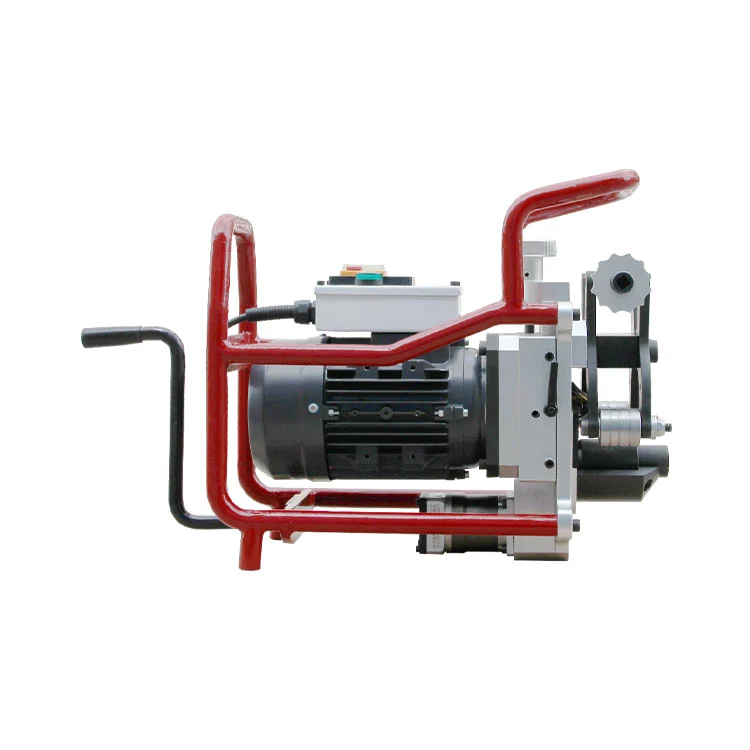

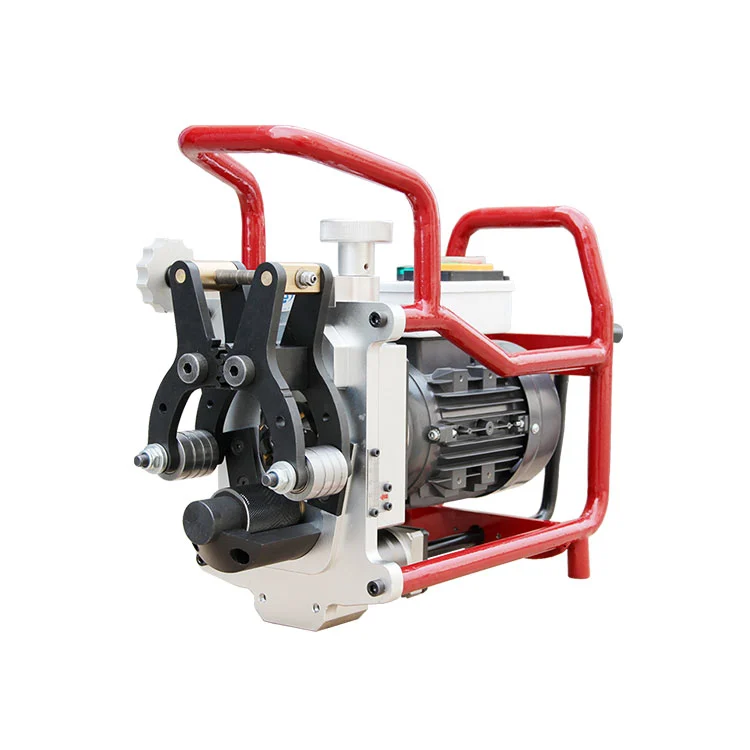

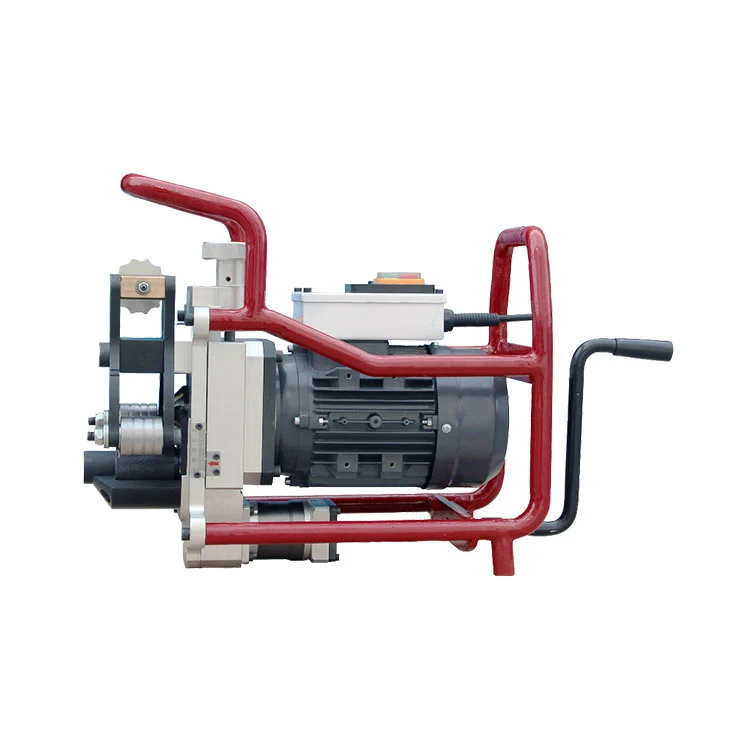

Máquina de chanfrar manual de tamanho real

Desenvolvida pela Xianjin, a chanfradeira manual de tamanho real é uma chanfradeira portátil compacta. Ele lida com tubos de114 mmdiâmetro sem limite máximo, oferece uma profundidade máxima de chanfro de15mm, e funciona em placas até15mmespesso. Equipado com quatro lâminas de ponta substituível de alta precisão, ele cria com precisão30°, 37,5° e 45°chanfros para qualidade de usinagem superior.

Recursos do produto

Instalação e operação rápida e fácil

Design de montagem rápida com operação fácil de usar. Adotando a usinagem do tipo fresamento, a biselhadora manual de tamanho normal mantém intacto o material de base das extremidades dos tubos e produz o mínimo de cavacos de ferro, servindo como uma alternativa aos métodos convencionais de biselamento.

Ampla aplicação e forte compatibilidade

Diâmetro mínimo aplicável do tubo:114 mm, sem limite superior para diâmetro máximo. A profundidade máxima do chanfro atinge15mm; também pode processar placas até15mmespesso. Compatível com aço inoxidável, aço carbono, liga de aço e outros materiais. Amplamente utilizado nas indústrias petroquímica, de energia, construção naval, bebidas, laticínios, farmacêutica e outras.

Operação econômica e baixo custo de manutenção

Equipado com ferramentas de corte padrão disponíveis comercialmente. As peças sobressalentes são fáceis de obter, reduzindo efetivamente os custos operacionais gerais.

Usinagem de alto desempenho e eficiente

Oferece excelente eficiência de processamento. Chanfrar para219×8mmos tubos podem ser acabados dentro1 minuto, atendendo com eficiência aos requisitos de preparação do chanfro pré-soldagem.

Parâmetros Técnicos

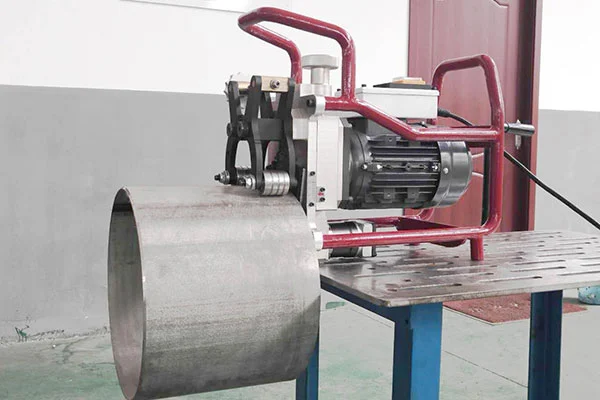

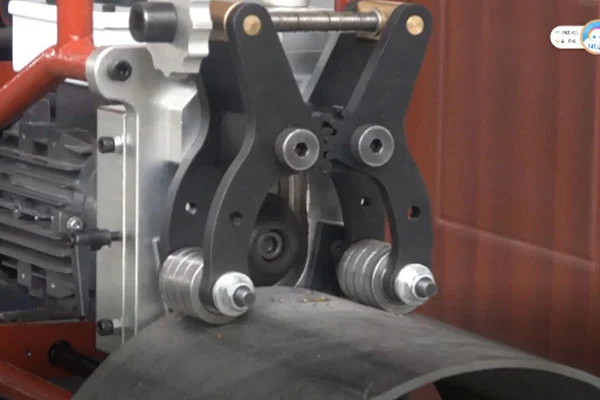

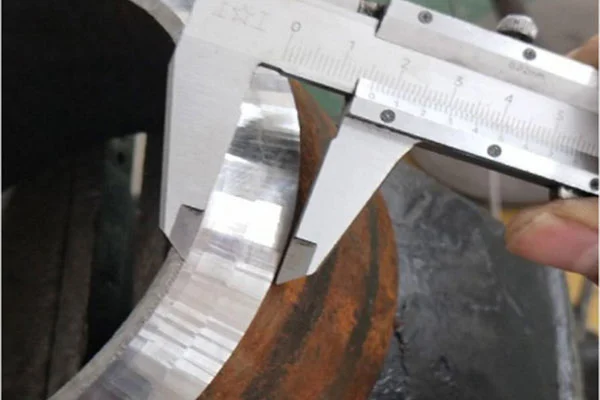

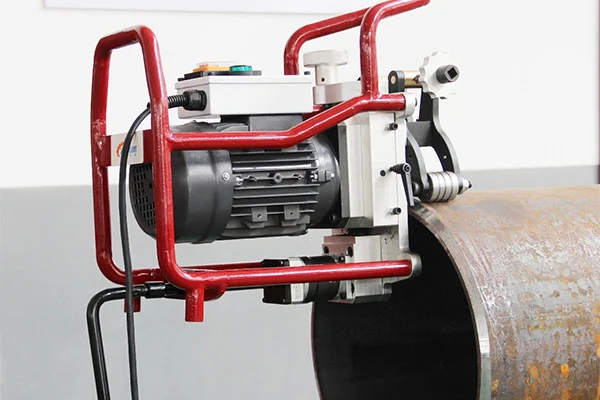

Casos de uso no site

Perguntas frequentes

Q1: Quais são as principais vantagens da máquina de chanfrar?

R: A máquina de chanfrar manual de tamanho normal é compacta e portátil para fácil transporte, com montagem e desmontagem conveniente nas extremidades do tubo. Ele não gera faíscas durante a usinagem, deixa o material de base da extremidade do tubo intacto e produz o mínimo de cavacos de ferro, servindo como uma alternativa aos processos tradicionais de biselamento, como a retificação. Equipado com quatro lâminas de alta precisão, oferece excelente qualidade de formação de chanfro e permite processamento eficiente de tubos e placas.

Q2: Qual é a eficiência de processamento da máquina de chanfrar?

R: A máquina possui instalação rápida e operação simples. Uma vez fixado com segurança, ele completa o chanfro de alta qualidade em um tubo de aço padrão de 12 polegadas em apenas45 segundos, realizando uma rápida preparação do chanfro pré-soldagem.

Q3: Quais especificações de tubos e placas a máquina de biselar pode processar?

R: O diâmetro mínimo processável do tubo é114 mmsem limite de diâmetro superior. Sua profundidade máxima de bisel é15mme também pode processar placas até15mmem espessura.

Q4: Quais ângulos de chanfro a máquina de chanfrar suporta?

R: Adota cabeçotes de ferramentas substituíveis e pode produzir com precisão ângulos de chanfro de30°, 37,5° e 45°, atendendo aos requisitos de ângulo para vários procedimentos de soldagem.

Q5: Em quais indústrias a máquina de biselar é aplicada principalmente?

R: A máquina de chanfrar manual de tamanho real é amplamente utilizada em semicondutores, equipamentos eletrônicos, cervejarias, produtos farmacêuticos, biotecnologia, bebidas, laticínios, vasos de pressão, petróleo e gás, produtos químicos, aeroespaciais, construção naval, construção de energia, caldeiras e indústrias de tratamento de água. É um equipamento ideal para soldagem direta após corte de tubos.

Normas Técnicas

Esta biseladora manual de tamanho real (projeto, fabricação) e suas peças de reposição estão em conformidade com as versões mais recentes dos padrões nacionais (GB), padrões da indústria (JB, DL...) e padrões internacionais (SI, ANSI, ASME, AWS, API, DIN, ISO), exceto para os parâmetros técnicos e requisitos especificados nas especificações. Os padrões para projeto de produto e execução de fabricação são os seguintes:

• Código Geral para Construção e Aceitação de Engenharia de Instalação de Equipamentos Mecânicos GB50231-98

• Diretrizes para Projeto de Segurança de Equipamentos Elétricos GB4064-1983

• Segurança Mecânica - Equipamento Elétrico Mecânico GB 5226.1-2002

• Marcação de Condutores Isolados GB4884-85

• Código para Aceitação de Qualidade de Construção de Estruturas de Aço GB 50205-2002

• Código para Projeto de Estruturas de Aço GB 50017-2003

• O padrão de fabricação para tubulações de processo é ASTM B31.3.

• Padrões internacionais (SI, ANSI, AWS, API, DIN, ISO)
