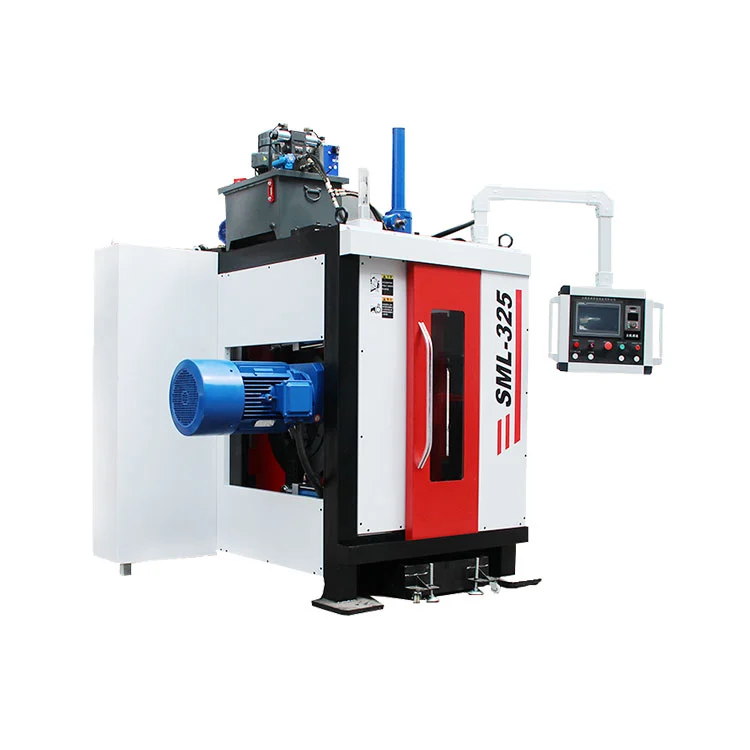

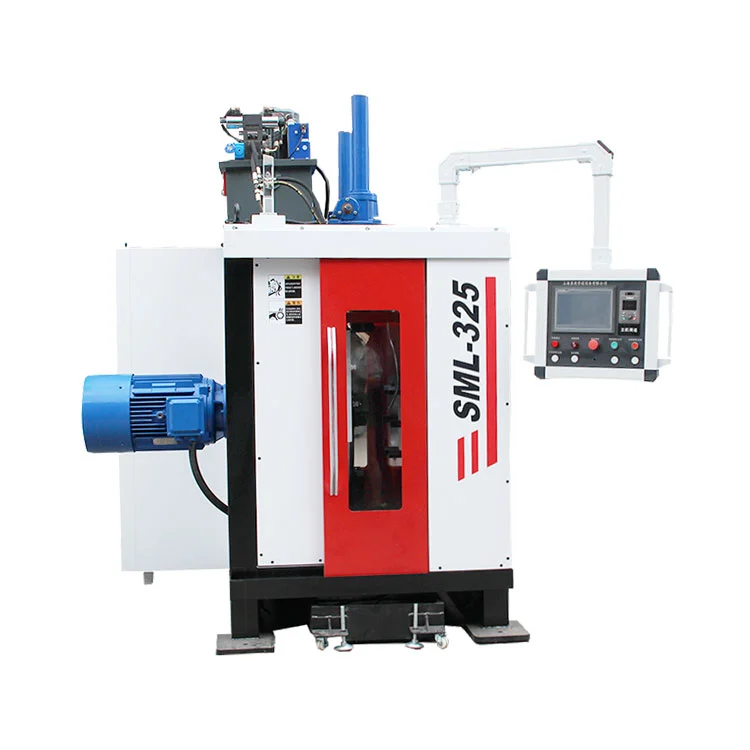

Máquina CNC de corte e biselamento

A máquina de corte e chanfro CNC foi projetada a partir de anos de pesquisa de mercado. Possui sistema de fixação rotativa de came autodesenvolvido, tecnologia de alimentação servo PLC e processo de corte rotativo com controles fáceis de usar para alta eficiência. Esta unidade integrada vem com um motor de frequência variável de 380V e mecanismo de alimentação estável. As ferramentas giram em torno do tubo para corte e chanfro sem rebarbas e distorções; diferentes ângulos de chanfro estão disponíveis através da substituição da ferramenta. O corpo principal elevável ajusta a altura do centro de usinagem para vários diâmetros de tubo, permitindo fácil operação.

Recursos do produto

• Esta máquina executa chanfro final padrão em tubos e também pode cortar seções intermediárias de tubos ou usinar chanfros de dupla face.
• As superfícies cortadas estão livres de rebarbas, distorções e prontas para soldagem direta.
• Alimentação e retração automáticas controladas por PLC.
• Dispositivo de coleta de chips de grande capacidade.
• Corte rotativo a frio: lâminas rotativas cortam ao redor da circunferência do tubo para resultados impecáveis ​​com extremidades de tubo 100% quadradas.
• Funciona com todos os materiais de tubos, incluindo aço carbono, aço inoxidável e ligas de aço.
• A fixação circunferencial multiponto evita efetivamente a deformação do tubo durante a fixação.
• A máquina de corte e biselamento CNC possui uma unidade principal elevável para ajustar a altura central para vários diâmetros de tubo, garantindo uma operação simples e conveniente.

Principais Funções

Fixação automática de múltiplas mandíbulas · Alimentação automática PLC · Retração automática PLC · Fixação hidráulica unilateral ou bilateral · Resfriamento de água circulante · Elevação automática de quatro pontos · Regulação de velocidade de frequência variável da unidade principal · Portas de segurança tipo split (abertura esquerda e direita) · Calha de coleta de cavacos de grande capacidade · Corte e biselamento simultâneos / usinagem de bisel frente e verso · Sistema de bomba de lubrificação automática · Sistema de iluminação LED · Sistema de alinhamento a laser · Luz indicadora de operação da máquina · Configuração de parâmetros PLC

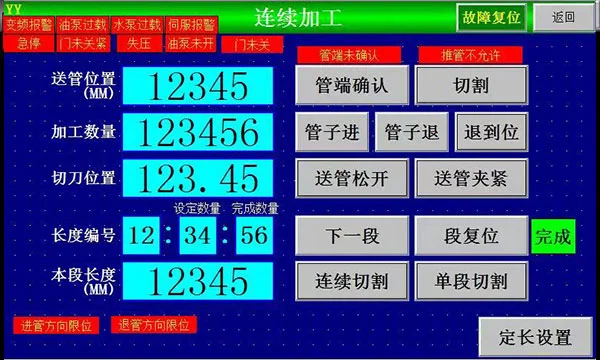

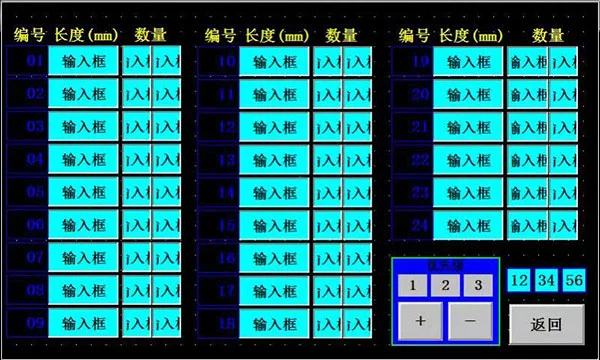

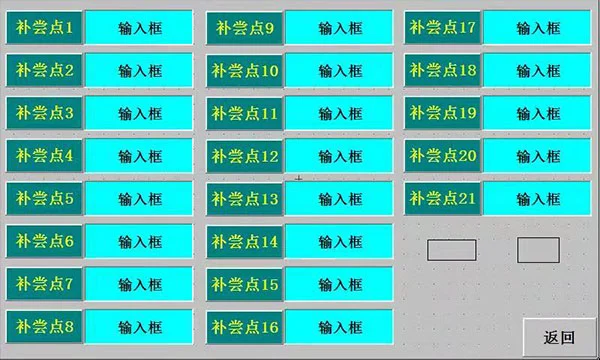

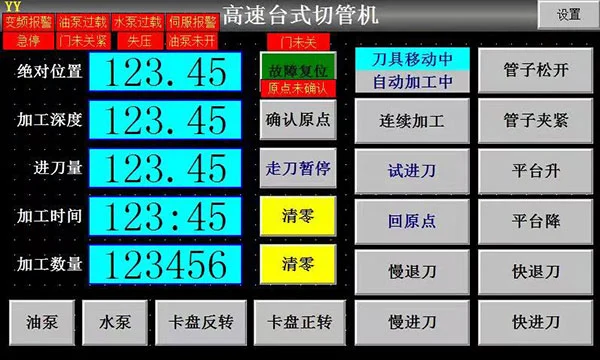

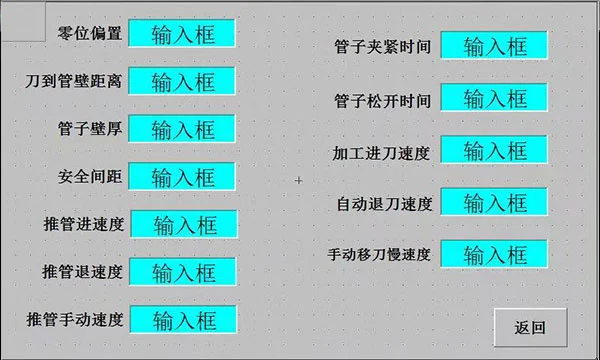

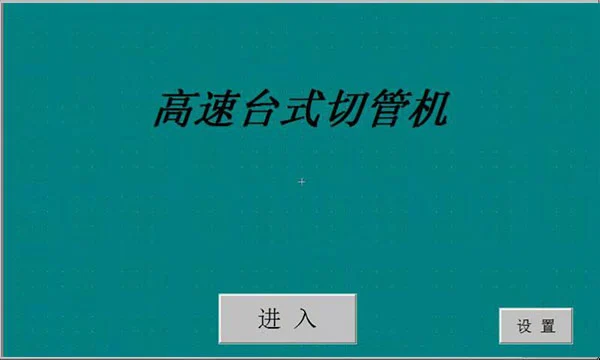

Interface operacional

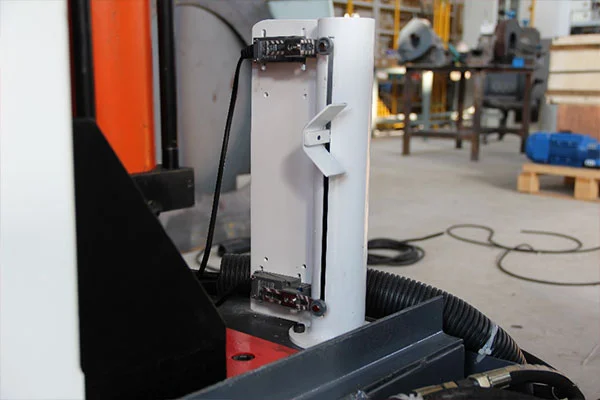

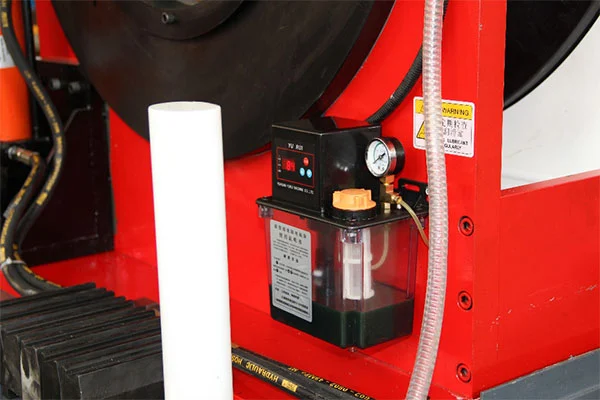

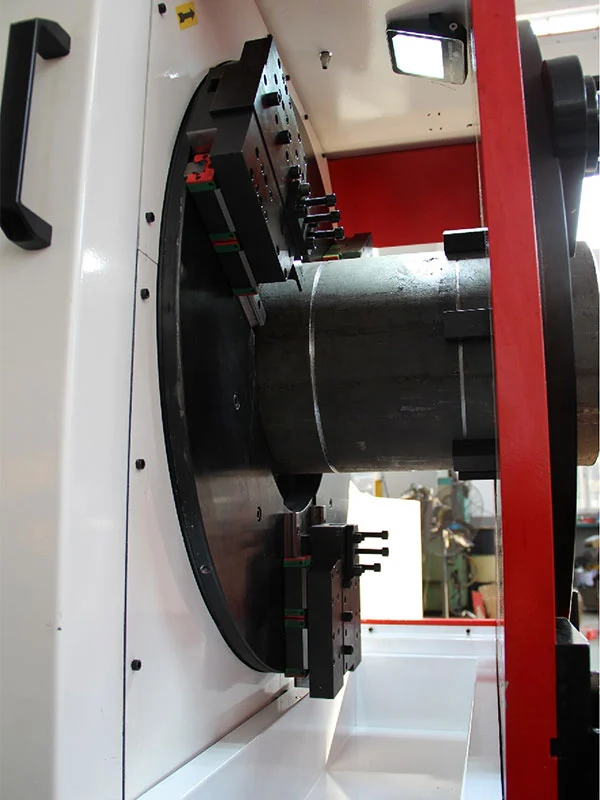

Detalhes do produto

Parâmetro Técnico

Parâmetros de seleção

Especificações Técnicas

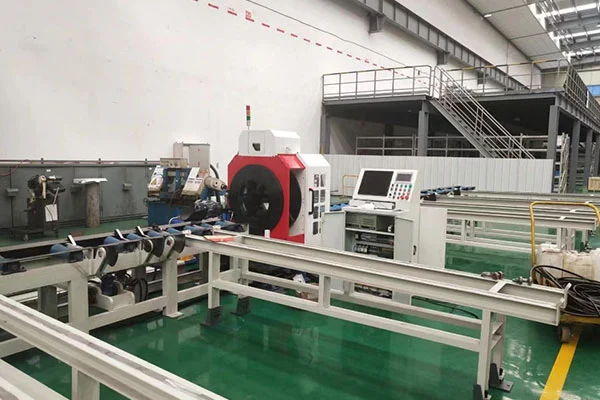

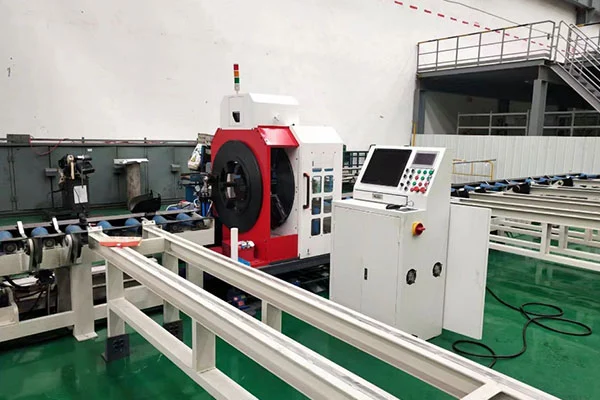

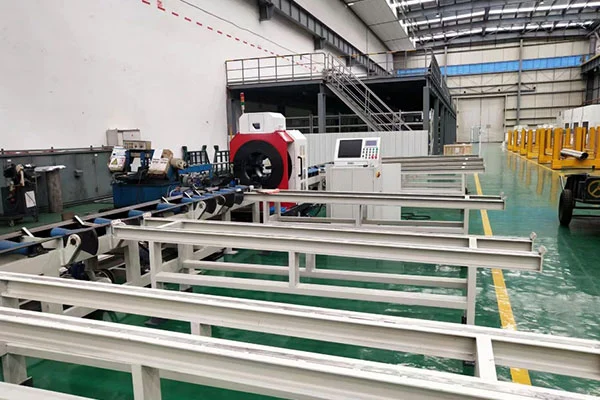

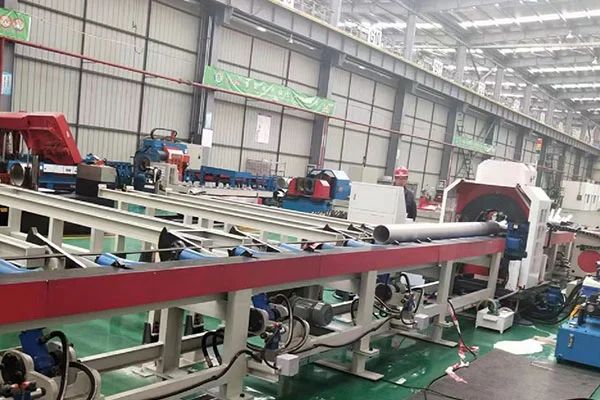

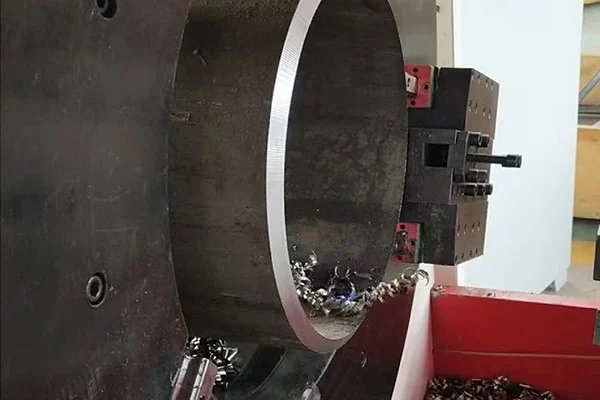

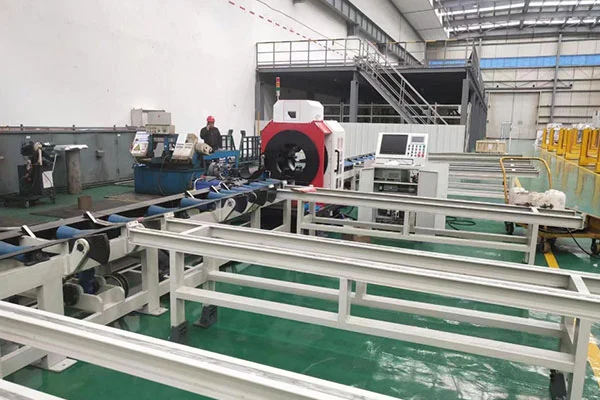

Casos de aplicação em campo

Perguntas frequentes

P: Que usinagem de tubos a máquina SML pode realizar?

R: A máquina de corte e biselamento CNC pode usinar chanfros finais padrão, cortar seções intermediárias de tubos e produzir chanfros de dupla face. Corte de passagem única + chanfro único estão disponíveis.

P: Quais materiais de tubo podem ser processados? E a qualidade do corte?

A: Aço carbono, aço inoxidável e aço liga. Adotando o corte a frio rotativo, as extremidades dos tubos são 100% quadradas. As superfícies cortadas são livres de rebarbas e distorções, prontas para soldagem direta.

P: Quais tipos de chanfro são suportados?

A: V, I, U e bisel em V único. Bisel em V de 30° como padrão. Os perfis chanfrados podem ser alterados substituindo as fresas.

P: Quais sistemas auxiliares estão equipados?

A: Resfriamento de água circulante, calha de coleta de cavacos de grande capacidade, sistema de bomba de lubrificação automática, iluminação LED, sistema de alinhamento a laser, portas de segurança divididas esquerda e direita, luz indicadora de operação da máquina.

P: Qual é a estrutura de fixação? Isso causará deformação no tubo?

R: Adota fixação hidráulica autocentrante com fixação hidráulica opcional de lado único ou duplo. A fixação circunferencial multiponto evita efetivamente a deformação do tubo durante a fixação.

Serviço pós-venda

• Período de garantia gratuito:O período de garantia da máquina de corte e chanfro CNC será de 12 meses a partir da data de aceitação.
• Serviços dentro da garantia:Consulta técnica e reparo gratuitos serão fornecidos em caso de falha ou dano ao equipamento. Resposta a perguntas: resposta telefónica no prazo de 2 horas, resposta escrita no prazo de 8 horas. Se for necessário serviço no local, engenheiros experientes serão enviados dentro de 24 horas para locais dentro de 800 km, ou dentro de 48 horas para locais acima de 800 km. Os engenheiros deverão permanecer no local até que a falha seja corrigida e a satisfação do cliente seja alcançada.
• Serviços após o vencimento da garantia:Resposta por telefone dentro de 2 horas após o recebimento da solicitação de serviço. Se a falha não puder ser resolvida por telefone, engenheiros serão enviados dentro de 24 horas (dentro de 800 km) ou 48 horas (mais de 800 km) para fornecer assistência de reparo no local.
• A empresa segue sua filosofia de serviço e compromisso de serviço de suporte operacional para resolver problemas de pós-venda de maneira rápida e eficiente.
