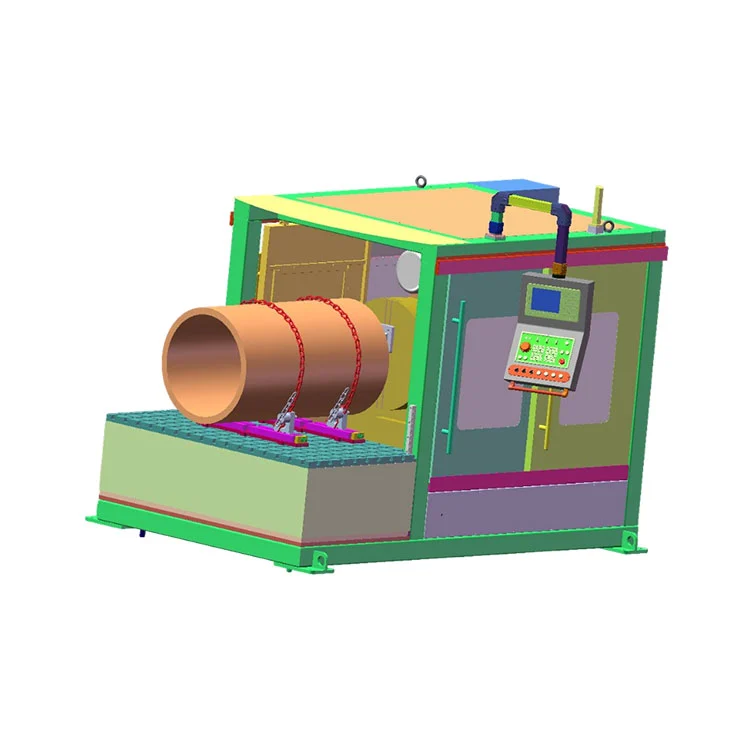

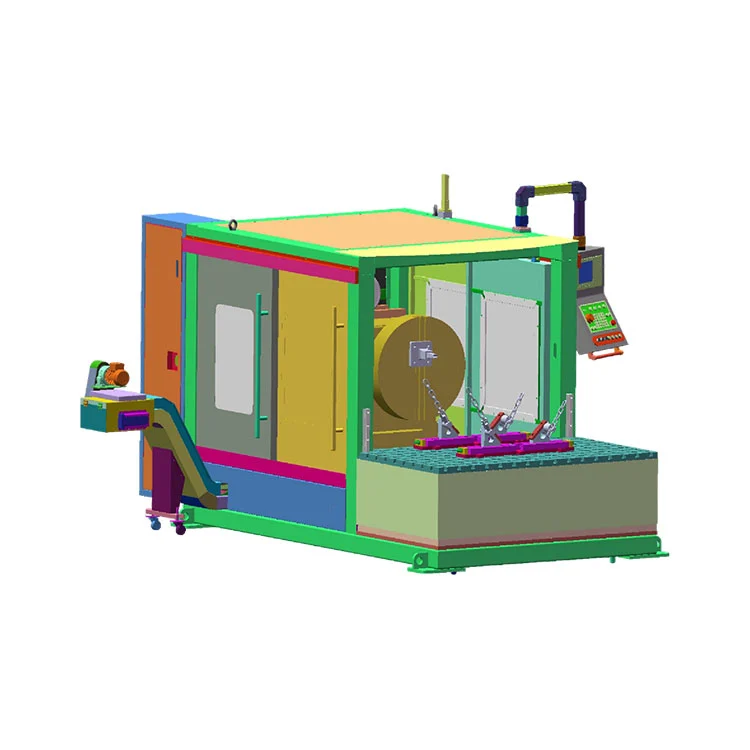

Máquina de chanfrar cotovelo CNC

A máquina de chanfrar cotovelo CNC é uma atualização inteligente de ponta de chanfradores tipo plataforma. Projetado especificamente para usinagem de tubos com formatos especiais de alta precisão, ele possui quatro méritos principais: controle preciso, inteligência de alta eficiência, ampla compatibilidade e segurança robusta. Oferecendo precisão de ±0,1°/0,1mm, ele realiza fixação segura e processamento livre de deformação para cotovelos de Φ50 1500mm (R=1,5Dr) e 10 peças de trabalho de parede fina/espessa de 150mm.

Vantagem do produto

1. Precisão e controlabilidade

A máquina chanfradora de cotovelo CNC possui um sistema CNC e servoacionamentos de alta precisão, proporcionando precisão de usinagem de ±0,1°/0,1 mm. O controle total de parâmetros digitais elimina erros induzidos por humanos e garante precisão uniforme na produção em lote. Ela produz perfis chanfrados premium que atendem diretamente aos requisitos de soldagem de alto nível, sem retificação secundária e sem retrabalho.

2. Alta Eficiência e Inteligência

Programas macro CNC dedicados integrados permitem a recuperação de parâmetros com um clique e transição rápida de chanfro com caminhos de ferramenta de desvio zero. Nenhuma programação ou depuração repetida é necessária. Sua operação fácil de usar aumenta a produtividade e o rendimento de tubos com formatos especiais, reduz os prazos de entrega e se adapta à produção de alto volume.

3. Ampla compatibilidade

Suporta chanfros tipo V, duplo V, U, UV e I, cobrindo furo interno, chanfro externo, superfície plana e usinagem de furo interno cônico. Faixa de usinagem: diâmetro do tubo Φ50 1500 mm (R=1,5Dr), espessura da parede 10 150 mm. Funciona com aço carbono, aço-liga, aço inoxidável, aço para baixa temperatura e muito mais para aplicação versátil em todas as condições de trabalho.

4. Segurança e Confiabilidade

A estrutura monobloco de ferro fundido de alta resistência oferece rigidez robusta e excelente resistência a choques. A fixação padrão da corrente e a base em V autoajustável garantem cortes pesados ​​sem vibração e sem deformação. A proteção completa da estrutura e o sistema de remoção de escória da corrente da placa traseira suportam a produção em massa de cargas pesadas seguras e estáveis ​​a longo prazo.

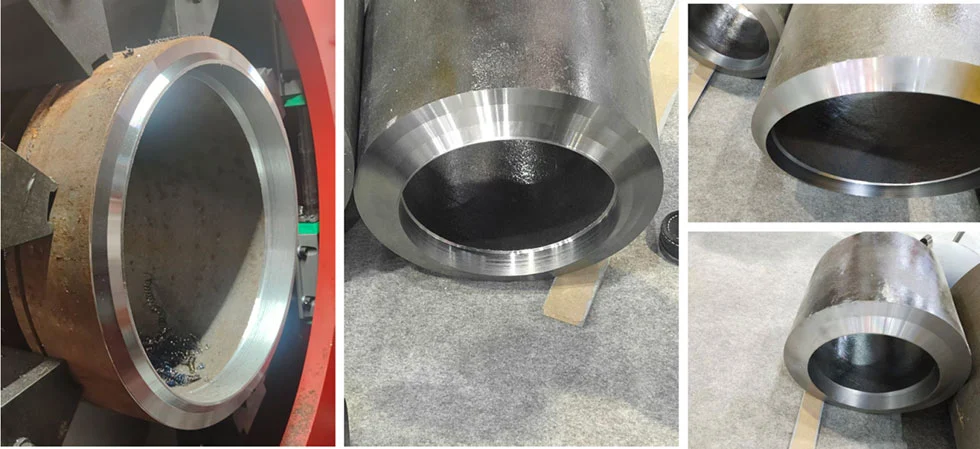

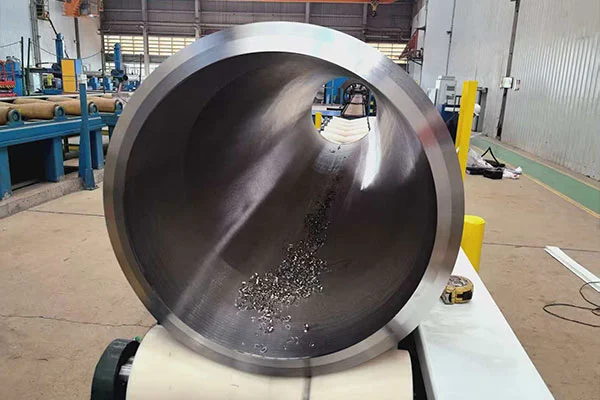

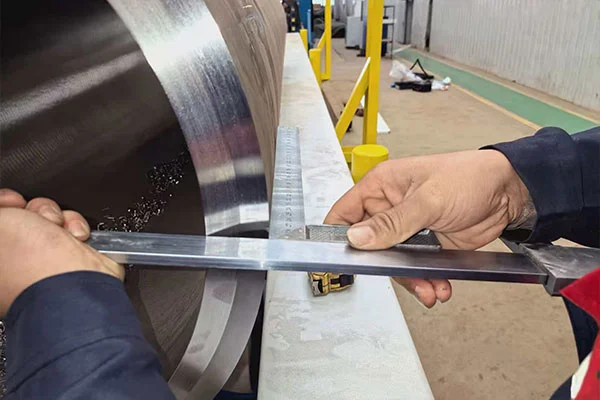

Efeito de biselamento de tubo

Modo de processamento da máquina de chanfro

Outros tipos de bisel podem ser personalizados mediante solicitação.

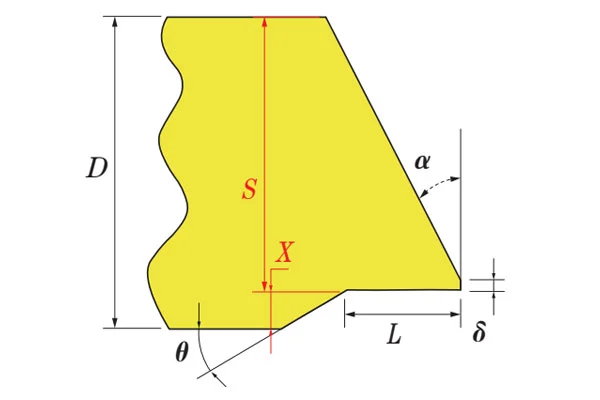

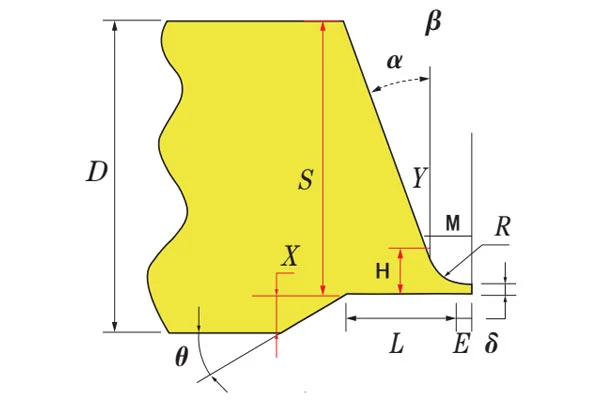

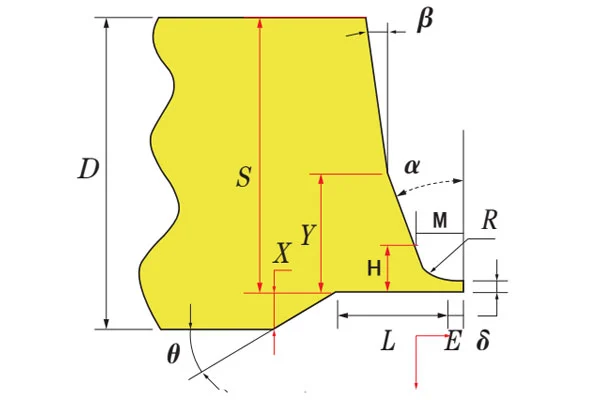

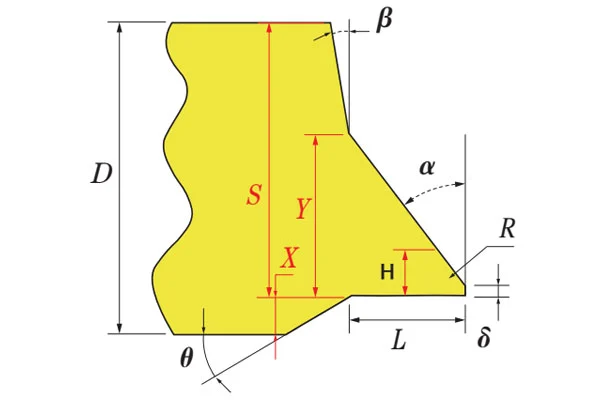

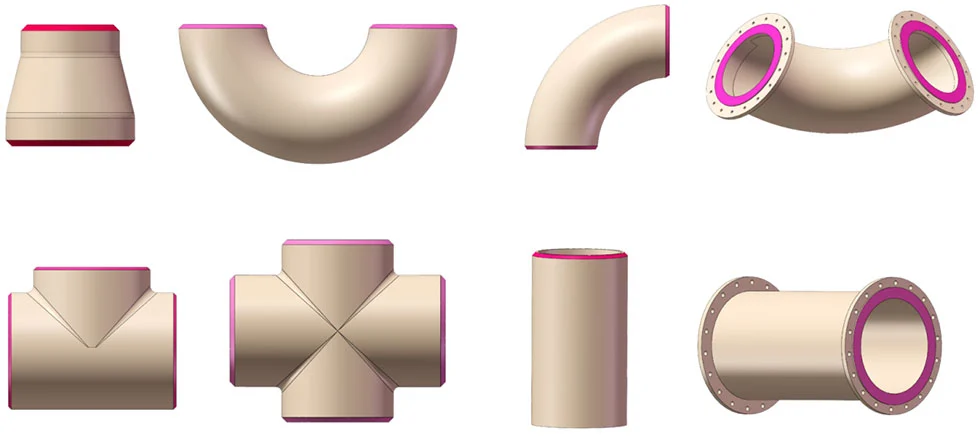

Diagrama esquemático de peças típicas

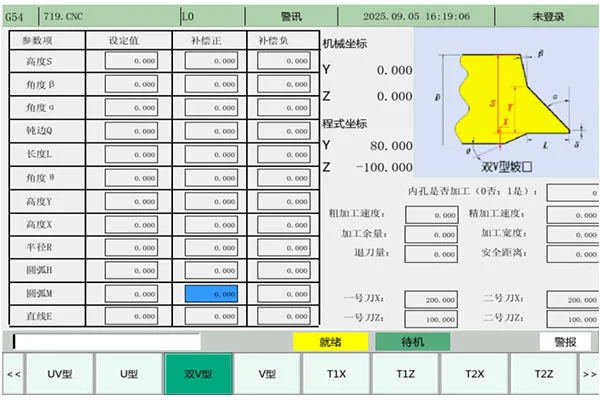

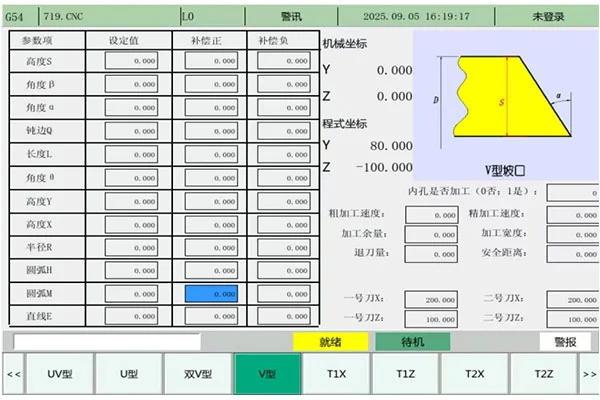

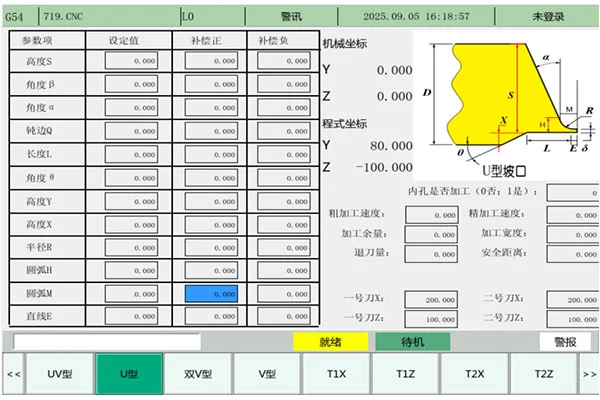

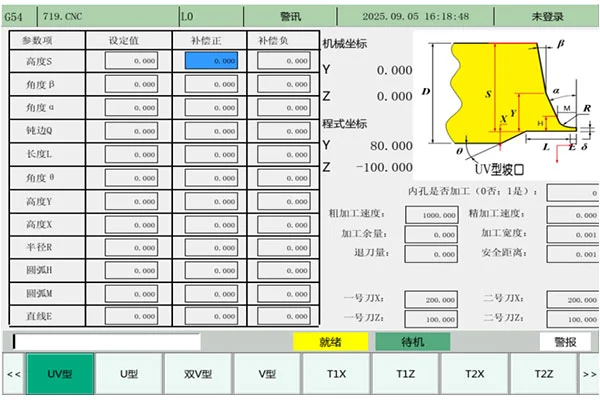

Interface de operação de controle da máquina de chanfrar

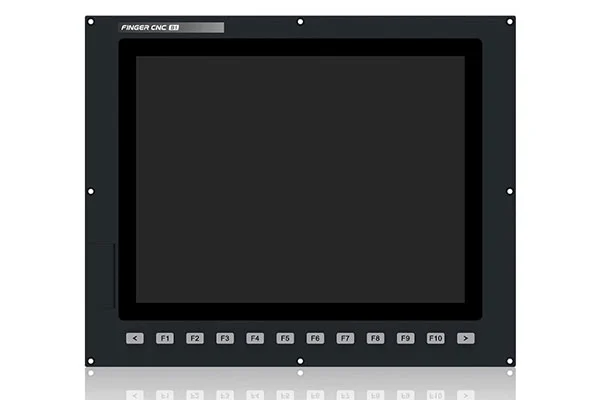

Sistema de controle de máquina de chanfro

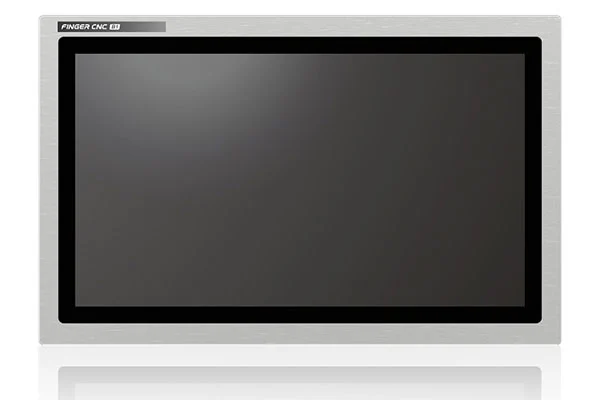

Tela sensível ao toque de 15 polegadas

Tela sensível ao toque de 19 polegadas

Por que nos escolher

Em resumo, a eficiência geral da máquina CNC para chanfrar cotovelo é 1 2x maior do que concorrentes comparáveis, com sua precisão de processamento 5 10x superior.

Parâmetros Técnicos

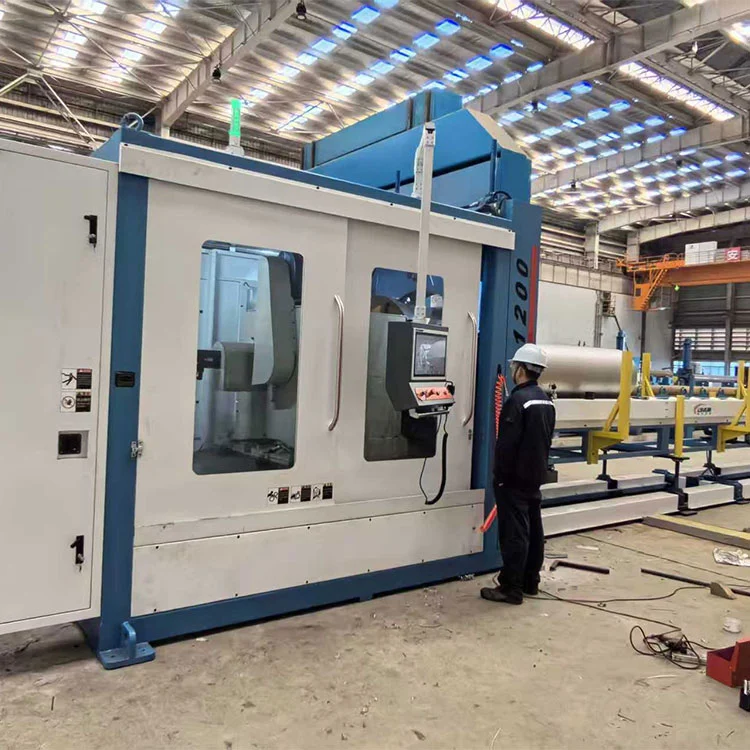

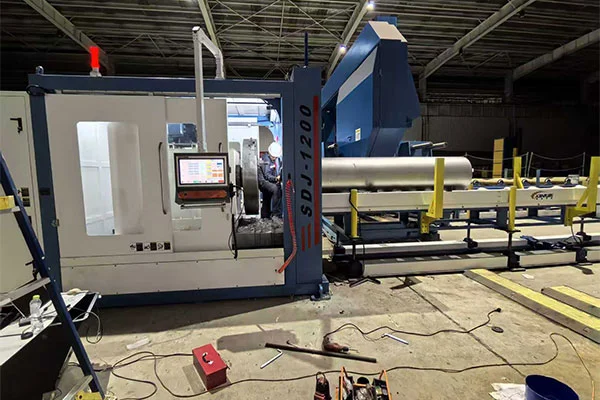

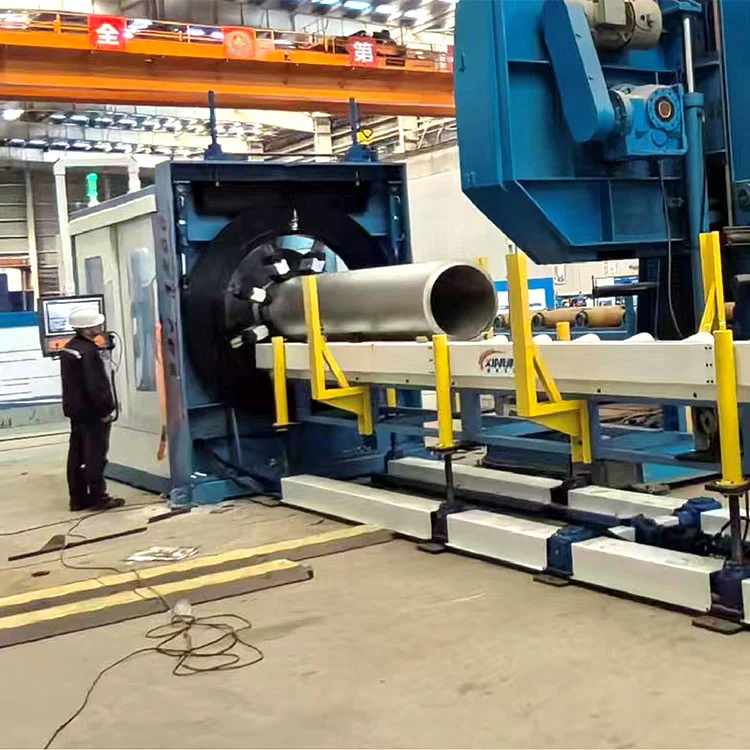

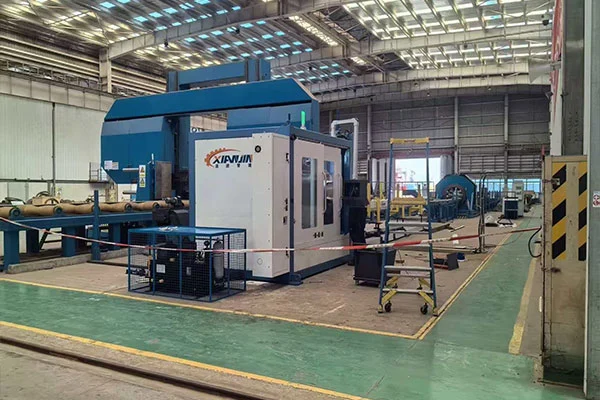

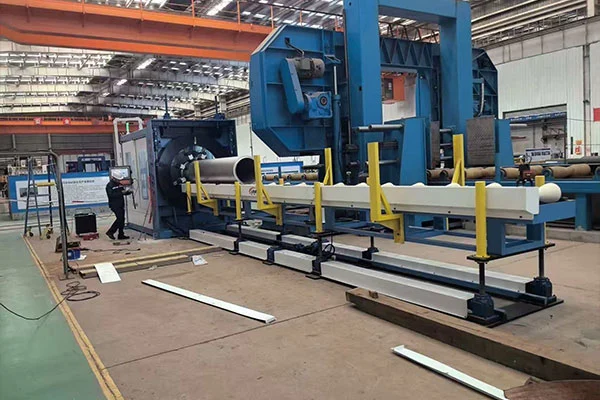

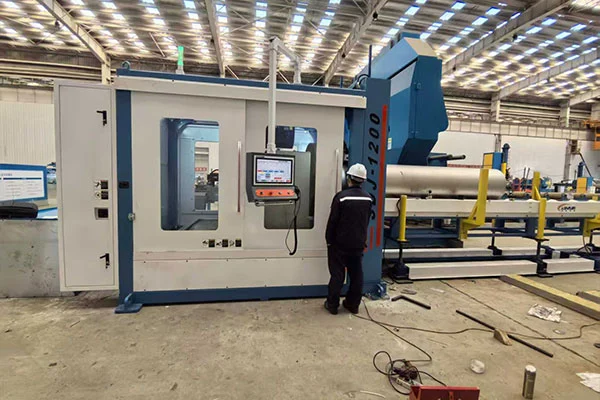

Casos de aplicação em campo

Perguntas frequentes

Q1: Qual é a capacidade de usinagem da máquina de chanfrar?

R: A máquina de chanfrar cotovelo CNC cobre diâmetros de tubo de Φ50 1500 mm (R = 1,5Dr) e espessuras de parede de 10 150 mm. Ele fornece fixação segura e sem deformação para cotovelos e tubos de parede espessa e fina.

P2: Quais são os principais benefícios que ele oferece para usinagem chanfrada?

R: Permite alternar com um clique entre chanfros tipo V, duplo V e U. Nossos programas macro CNC desenvolvidos internamente permitem a recuperação rápida de parâmetros para transições suaves e caminhos de ferramentas precisos. Capaz de furo interno, chanfro externo e outras usinagens de múltiplos processos, ele elimina programação e depuração repetitivas para fornecer chanfros personalizados para componentes com formatos especiais.

Q3: Quais são suas capacidades de precisão e produção em massa?

A: A precisão de usinagem atinge ±0,1°/0,1 mm. Parâmetros predefinidos digitalmente para ângulo de chanfro, profundidade e velocidade de corte eliminam erros de operação humana e garantem qualidade uniforme e estável durante toda a produção em lote.

Q4: Para quais indústrias e peças a máquina se destina?

R: Construído para projetos de gasodutos de alta qualidade, incluindo os setores de petróleo e gás, químico e de energia nuclear. Ela usina cotovelos, tês, redutores e cruzes, combinando corte de carga pesada para peças de paredes espessas, adaptabilidade flexível para peças de formatos estranhos e resultados consistentes de produção em lote.

Serviço pós-venda

• Período de Garantia Gratuito:12 meses a partir da data de aceitação do equipamento.

• Serviços dentro da Garantia:Consulta técnica e reparo gratuitos serão fornecidos em caso de falha ou dano ao equipamento. Resposta a perguntas: resposta telefónica no prazo de 2 horas, resposta escrita no prazo de 8 horas. Se for necessário serviço no local, engenheiros experientes serão enviados dentro de 24 horas para locais dentro de 800 km, ou dentro de 48 horas para locais acima de 800 km. Os engenheiros deverão permanecer no local até que a falha seja corrigida e a satisfação do cliente seja alcançada.

• Serviços após o vencimento da garantia:Resposta por telefone dentro de 2 horas após o recebimento da solicitação de serviço. Se a falha não puder ser resolvida por telefone, engenheiros serão enviados dentro de 24 horas (dentro de 800 km) ou 48 horas (mais de 800 km) para fornecer assistência de reparo no local.

• A empresa segue sua filosofia de serviço e compromisso de serviço de suporte operacional para resolver problemas de pós-venda de forma rápida e eficiente.
