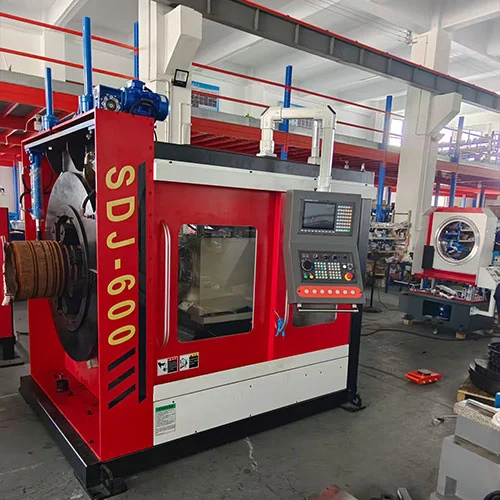

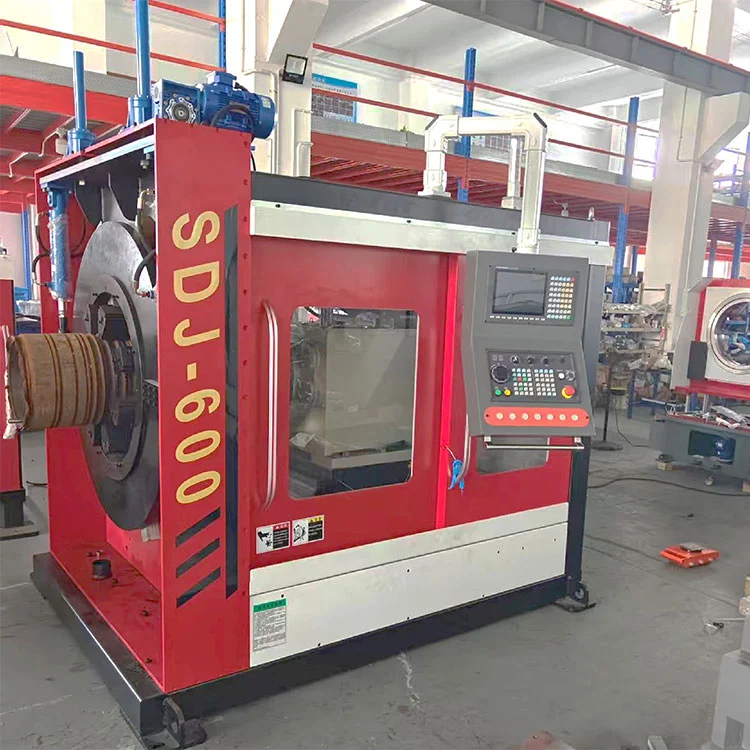

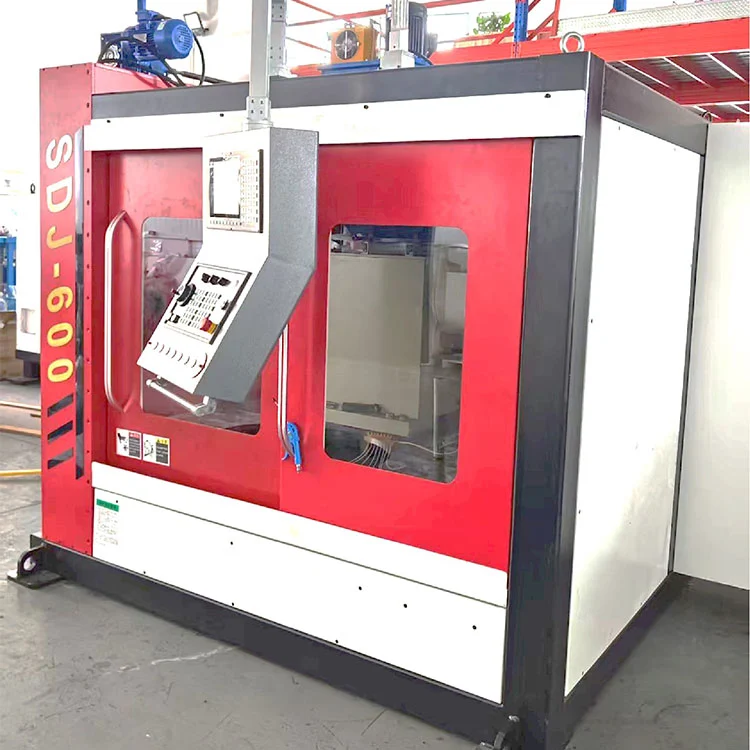

Máquina de chanfrar face final CNC

A Xianjin Pipeline, um fornecedor profissional de equipamentos de processamento de tubos da China, desenvolveu esta máquina de chanfrar CNC através de anos de pesquisa de mercado. Apresentando um motor de frequência variável de 380 V e um painel de controle fácil de usar, ele oferece corte de alta eficiência com resultados sem rebarbas e distorções. O corte e o chanfro podem ser finalizados em uma única operação. É amplamente utilizado para processamento de tubos em petróleo, petroquímica, farmacêutica, metalúrgica, tratamento de água, construção naval, energia e outras indústrias.

Enviar consulta

Descrição do produto

A máquina de chanfrar CNC é uma unidade de processamento de tubos de alta velocidade e precisão. Ele apresenta nosso sistema de fixação rotativa de came desenvolvido internamente e um processo de corte rotativo inovador, juntamente com um sistema de controle fácil de usar. Superior aos equipamentos alternativos, este modelo prima pela elevada eficiência, conservação de energia, respeito pelo ambiente e facilidade de operação. É particularmente ideal para materiais difíceis de usinar, comoaço inoxidável e aço de alta resistência.

Recursos do produto

1. Processamento Integrado com Cortes de Alta Qualidade

A máquina de corte e biselamento multifuncional adota corte a frio rotativo. Os cortes são livres de rebarbas e distorções, com extremidades perfeitamente perpendiculares, prontas para soldagem direta. Diferentes ângulos de chanfro podem ser alcançados trocando as fresas para obter alta eficiência de processamento.

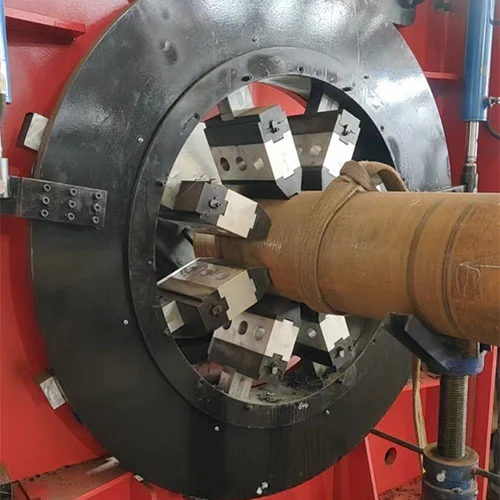

2. Fixação estável para vários tamanhos de tubos

O sistema de fixação rotativa de came autodesenvolvido evita a deformação do tubo por meio de fixação circunferencial multiponto. A unidade principal elevável permite um ajuste flexível da altura central para se adaptar a vários diâmetros de tubos.

3. Ampla compatibilidade de materiais e ampla aplicação

Funciona paraaço carbono, aço inoxidável e aço liga, especialmente adequado para materiais difíceis de usinar, como aço inoxidável e aço de alta resistência. Ela executa corte e biselamento de extremidades e tubos intermediários para indústrias de petróleo, farmacêutica, construção naval, energia e outras.

4. Fácil operação, economia de energia e mão de obra

A máquina chanfradora CNC equipada com motor de frequência variável e painel de controle fácil de usar para operação simples. Reduz a intensidade e os custos laborais, cumprindo conceitos de baixo carbono e de proteção ambiental.

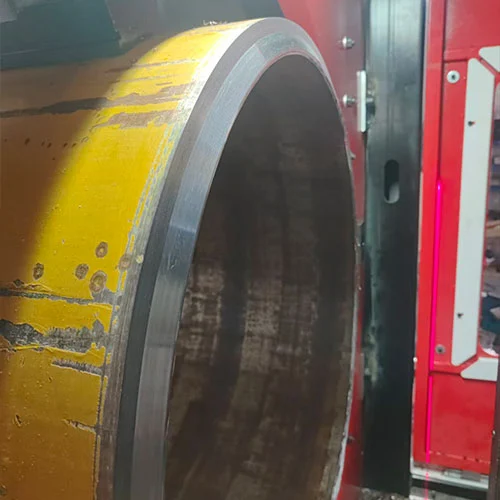

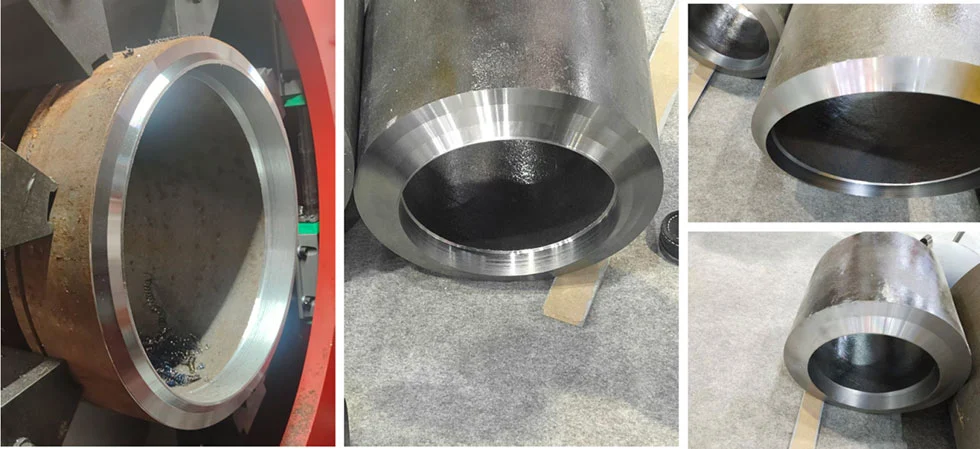

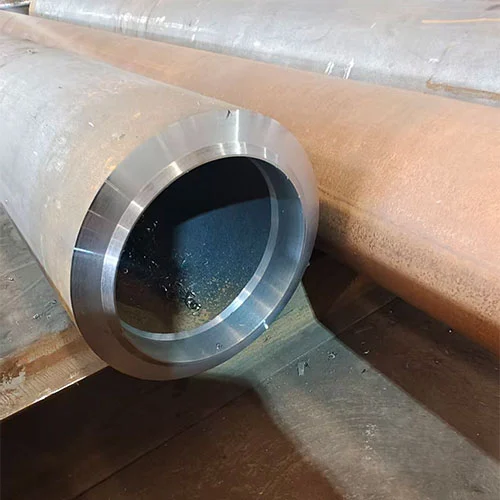

Efeito de biselamento de tubo

CNC end face beveling machine

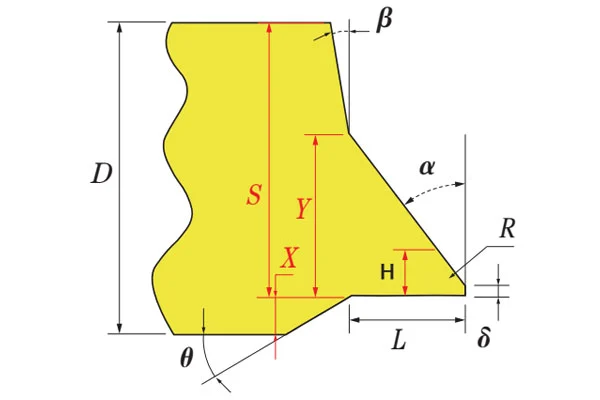

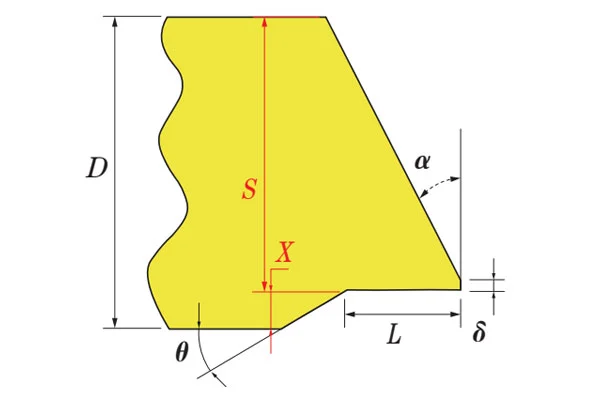

Modo de processamento da máquina de chanfro

CNC end face beveling machine

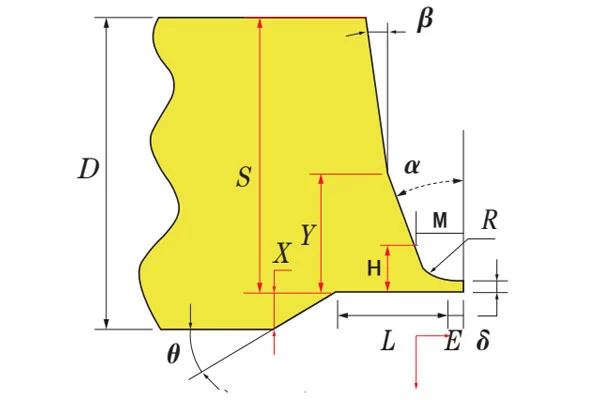

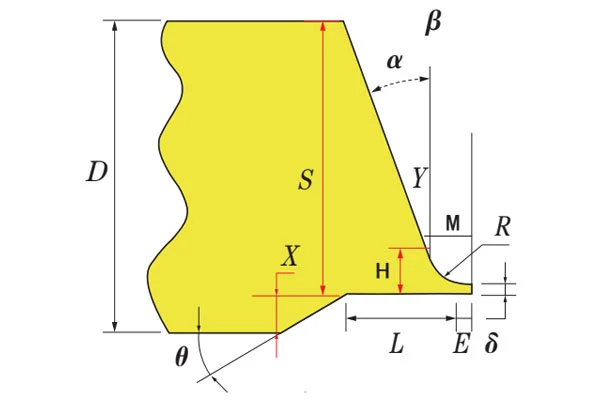

Bisel tipo UV

CNC end face beveling machine

Bisel tipo U

CNC end face beveling machine

Bisel tipo V

CNC end face beveling machine

Bisel duplo V

Outros tipos de bisel podem ser personalizados mediante solicitação.

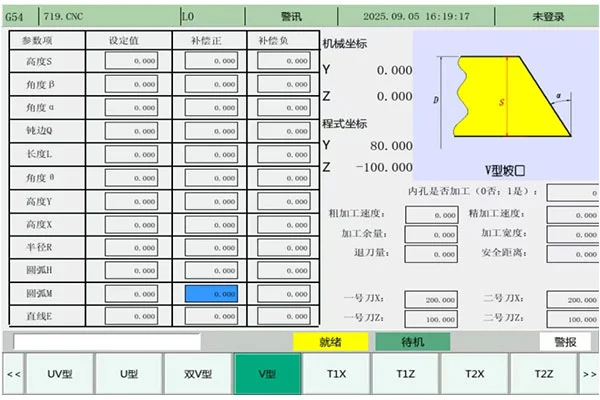

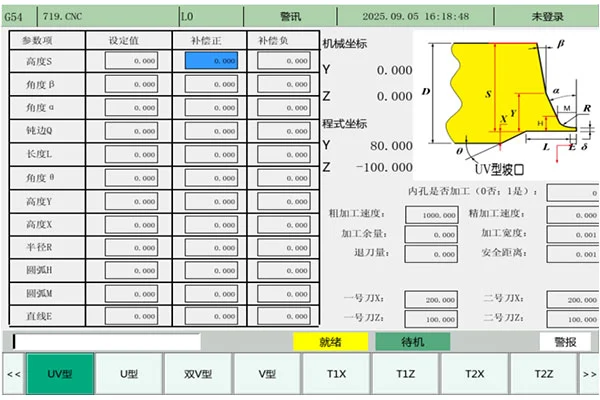

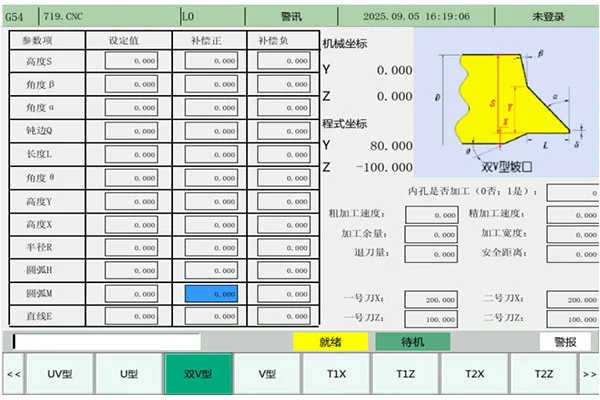

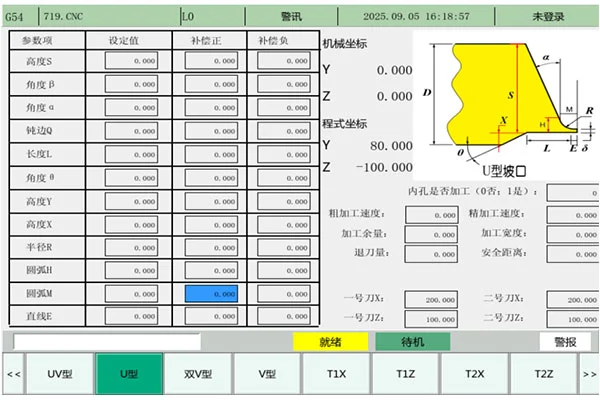

Interface de operação de controle da máquina de chanfrar

CNC end face beveling machine

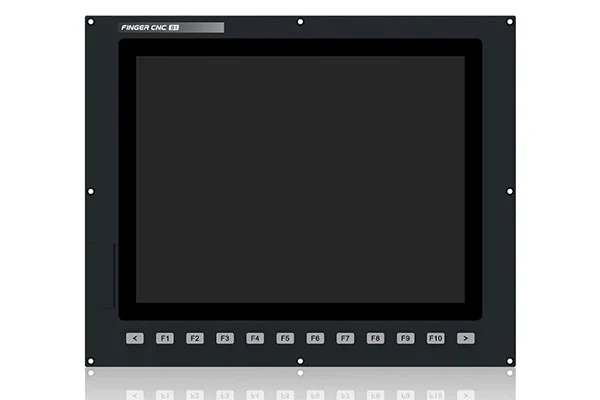

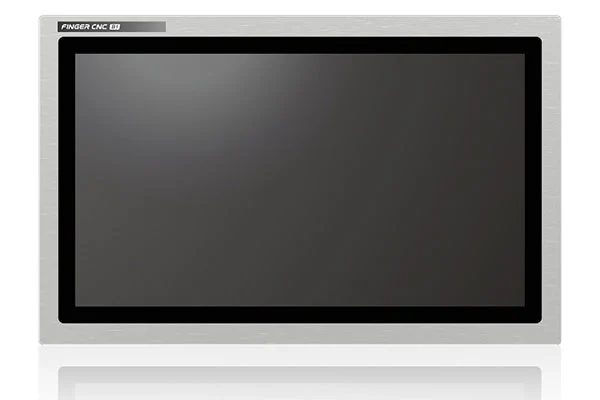

Sistema de controle de máquina de chanfro

CNC end face beveling machine

Introdução do produto
1. A máquina de chanfro CNC equipada com tela LCD de alta definição
2. Defina parâmetros para coletar dados variáveis, salvos na memória do sistema ou no cartão SD. Os dados também podem ser armazenados, analisados e verificados via Ethernet ou USB.
3. Controle de barramento EtherCAT/MIII para desempenho superior em tempo real e fácil manutenção.
4. Habilitado para IoT para acesso a dados de processamento em tempo real e gerenciamento conveniente.
5. Módulos de software aplicativo expansíveis; adicione módulos de plug-in necessários de acordo com as necessidades do cliente.
6. 2 GB de RAM + 8 GB de armazenamento para excelente velocidade de execução.
7. Construído com base em alta precisão, alta eficiência e grande flexibilidade, o produto oferece excelente desempenho para diversas aplicações.

CNC end face beveling machine

Introdução do produto
1. Interface de entrada: Recebe sinais do teclado, sensores, programas NC. Suporta USB, porta serial e Ethernet para conexão de vários dispositivos e transmissão de dados.
2. Interface de saída: Envia sinais de controle para motores, válvulas solenóides, indicadores para controlar o movimento e o status da máquina. O formato do sinal corresponde aos atuadores para uma execução confiável.
3. Unidade de exibição: LCD / tela sensível ao toque para HMI, programas NC, parâmetros, status da máquina e exibição de alarme para fácil operação e monitoramento.
4. Comunicação: Conecta-se ao computador host para monitoramento remoto, transferência de programas e atualização do sistema; oferece suporte a redes com fio de vários dispositivos para colaboração e gerenciamento centralizado.
5. CPU multinúcleo avançada e plataforma de nível de supercomputação proporcionam uma operação ultra suave.
6. O armazenamento de 2 GB garante a execução estável do programa para várias tarefas.
7. Design altamente anti-interferência, aprovado no teste EFT de 4,5KV e na certificação CE.

Parâmetros Técnicos

Parâmetros técnicos da máquina de chanfradura de face final CNC

Modelo	SDJ-400	SDJ-600	SDJ-800	SDJ-1200	SDJ-1500
Faixa de usinagem	Φ30-Φ457	Φ80-Φ630	Φ200-Φ830	Φ300-Φ1200	Φ500-Φ1500
Espessura de parede usinável	3-100 mm	3-120 mm	3-150 mm	3-200 mm	3-200 mm
Tipos de chanfro	Tipos V, Double-V, U, UV, I, etc. (outras formas de bisel são opcionais)
Método de fixação	Fixação hidráulica de múltiplas garras (aperto síncrono de 8 garras)
Sistema de controle	Yida, Taiwan (outros sistemas de controle são opcionais)
Materiais adequados para peças de trabalho	Aço carbono, aço-liga, aço inoxidável, aço de baixa temperatura, etc.
Potência do motor principal	4KW	7,5 kW	7,5 kW	18,5 kW	4KW
Velocidade de alimentação	Servocontrolado (ajustável)
Potência do servo motor do eixo X	2,3 kW
Potência do servo motor do eixo Y	2,3 kW
Classe de proteção da unidade principal	Proteção de quadro integrada
Tipo de remoção de cavacos	Sistema de remoção de cavacos da placa da corrente traseira (padrão)
Potência do motor hidráulico	2,2 / 5 (opcional)
Método de travamento do eixo para cima/para baixo/esquerda/direita	Manual / Automático (opcional)
Tamanho da tela	15 polegadas, 19 polegadas (opcional)
Iluminação da Unidade Principal	Disponível (iluminação VERMELHA)
Precisão de reposicionamento do eixo X	±0,1
Precisão de reposicionamento do eixo Y	±0,1
Modo de transmissão do motor principal	Correia em V para serviços pesados
Profundidade chata	≤150 mm (porta-ferramenta padrão: 100)
Velocidade do fuso e da cabeça de corte	20-200 rpm (regulação de velocidade contínua, controle de velocidade de frequência variável do fuso)
Tipo de ferramenta	Inserções NC padrão
Tipo de suporte de ferramenta	Ferramenta de torneamento de cabeça dupla (uma ferramenta para chanfro externo e interno)
Tipo de unidade principal	Estrutura de ferro fundido integrada

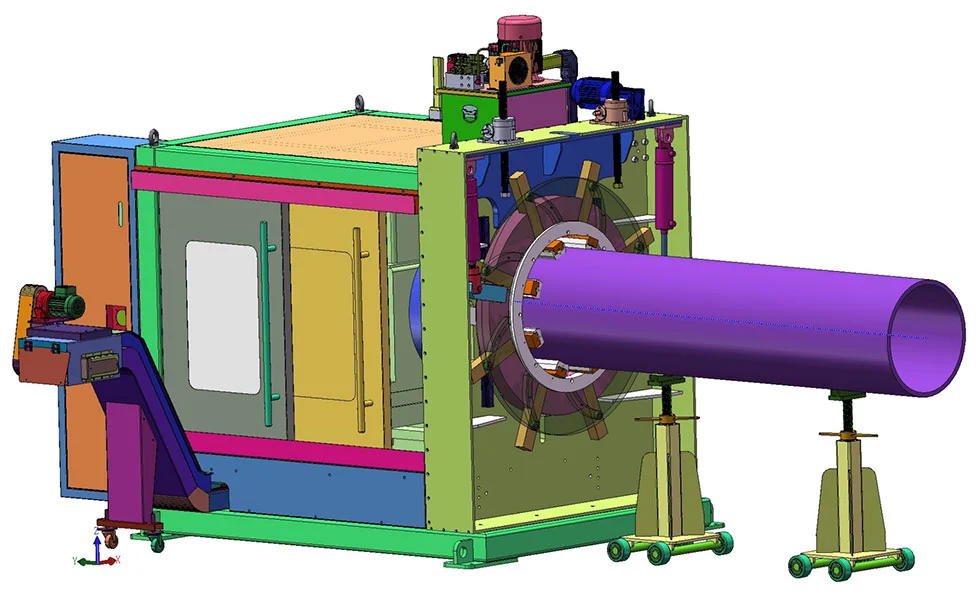

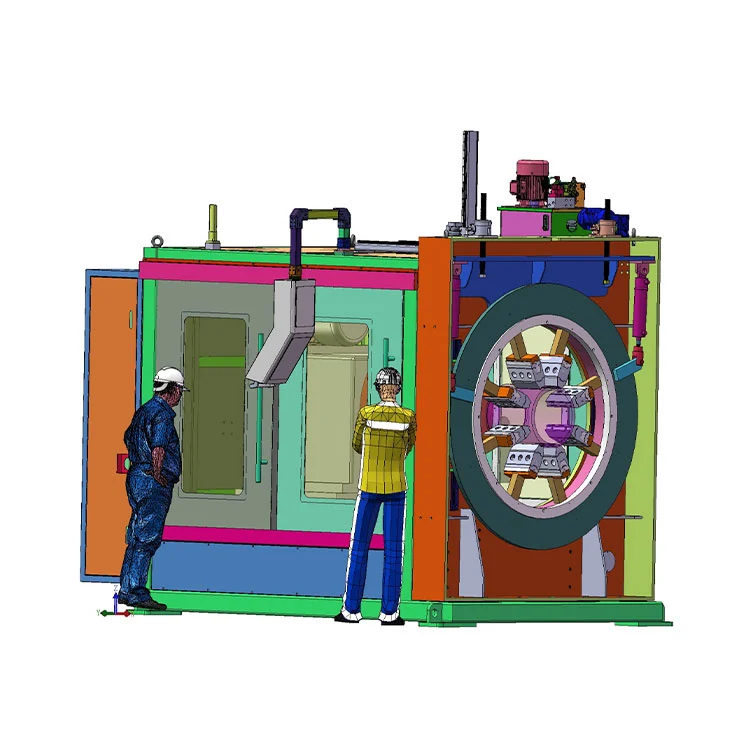

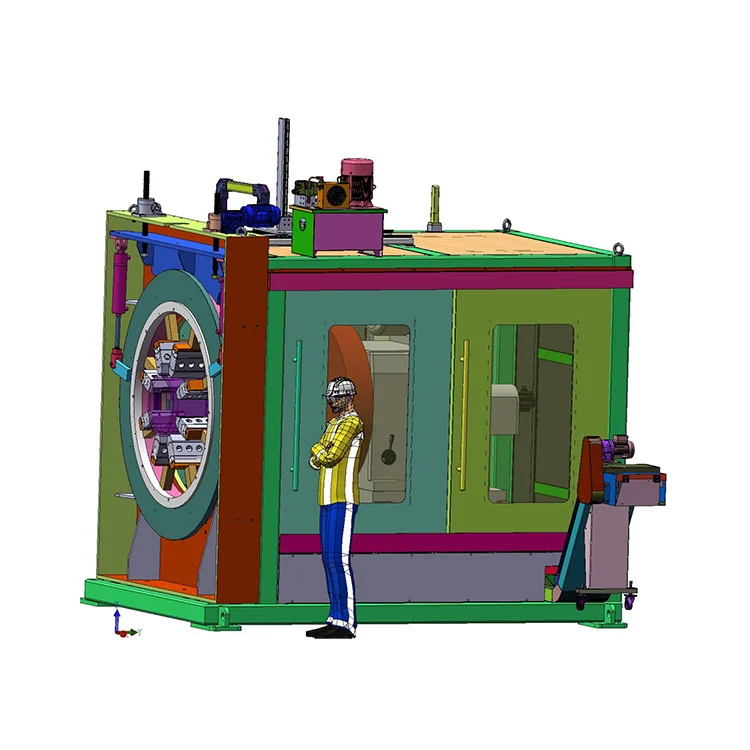

Dimensões Gerais
Peso do equipamento

Por que nos escolher

Oleoduto Xianjin	VS	Concorrentes Domésticos
Fixação autocentrante de mandíbulas múltiplas, alta precisão	Modo de fixação	Fixação tipo V: baixa precisão de posicionamento repetido, deformação da fixação de tubos de parede fina
Avanço/retração do cortador servo acionado traseiro; Eficiência 12× maior do que equivalentes nacionais, desempenho estável	Mecanismo de Alimentação	Motor montado na frente: retração lenta, baixa eficiência; anel coletor traseiro alta taxa de falhas
Mecanismo de alimentação do poste de ferramenta com trilho rígido, precisão±0,1 mm	Mecanismo de Alimentação	Algumas marcas: construção em trilho linear, precisão de 0,5 a 2 mm
Gabinete de segurança completo da máquina	Guarda de segurança	Proteção frontal parcial: lascas de metal voadoras
Mudança de marcha + controle de velocidade VFD do fuso, saída de alto torque	Carcaça do fuso	Somente VFD do fuso: torque insuficiente na usinagem em baixa velocidade
2,3 kWmotor de alimentação de alta potência, eficiência de processamento dupla em comparação com equivalentes nacionais	Mecanismo de Alimentação	Motor dianteiro de baixa potência, baixa velocidade de marcha lenta
Engrenagens aterradas dentro da caixa de engrenagens	Carcaça do fuso	Engrenagens fresadas em algumas unidades: alto nível de ruído
Corpo principal fundido em peça única, trilhos rígidos de série completa, rigidez superior	Corpo Principal	Trilhos lineares adotados por alguns fabricantes

Em resumo, esta máquina de chanfrar CNC oferece eficiência geral 12x maior e precisão de usinagem 5-10x melhor em comparação com suas contrapartes. Sua capacidade de fixação em espessura de parede é perfeitamente adaptada à usinagem de tubos.

Solução

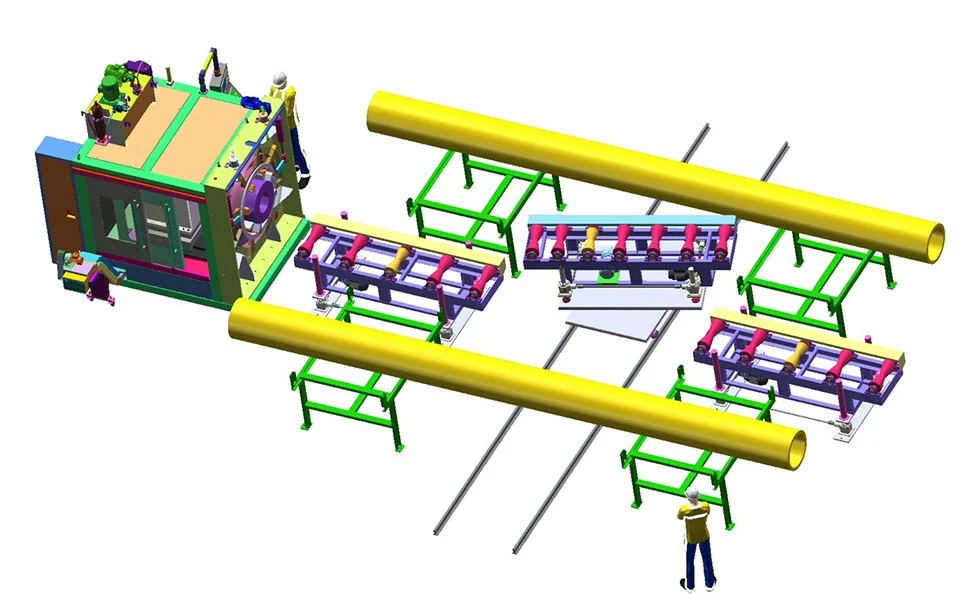

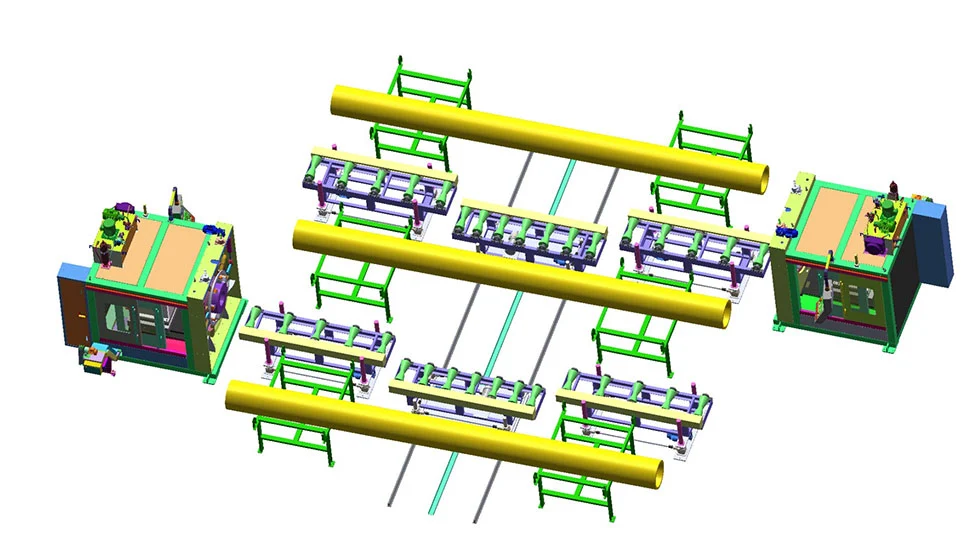

1. Esquema geral de seleção de layout 1 para máquina de chanfrar face final CNC

CNC end face beveling machine

● Material do rolo: Aço carbono com revestimento de poliuretano de alta resistência, rolos tipo V
● Comprimento da linha:6‑12m(comprimento personalizável)
● Modo de transporte: Transporte elétrico
● Velocidade de transporte:2‑20m/min
● Regulação de velocidade: controle de velocidade contínua de frequência variável
● Sistema de controle: controle remoto sem fio
● Sistema de Elevação: 4‑6 elevadores elétricos sincronizados. Ajuste elétrico da elevação do centro do tubo para se adequar ao processamento de biselamento de tubos de diferentes diâmetros.
● Carrinho de deslocamento cruzado: movimento transversal, permite uma produção simplificada em coordenação com racks de materiais.

2. Esquema geral de seleção de layout 2 para máquina de chanfrar face final CNC

CNC end face beveling machine

● Material do rolo: Aço carbono com revestimento de poliuretano de alta resistência, rolos tipo V
● Comprimento da linha:6‑12m(comprimento personalizável)
● Modo de transporte: Transporte elétrico
● Velocidade de transporte:2‑20m/min
● Regulação de velocidade: controle de velocidade contínua de frequência variável
● Sistema de controle: controle remoto sem fio
● Sistema de Elevação: 4-6 elevadores elétricos sincronizados, permitindo o ajuste elétrico da elevação do centro do tubo para processamento de chanfro de tubos com diferentes diâmetros
● Torneamento Automático: Capaz de atender aos requisitos de chanfro para ambas as extremidades dos tubos

3. Esquema geral de seleção de layout 3 para máquina de chanfrar face final CNC

CNC end face beveling machine

Material do rolo dian: aço carbono com revestimento de superfície de poliuretano de alta resistência, rolo com ranhura em V
● Comprimento da linha:3 metros(comprimento personalizável), excluindo a faixa inferior
● Modo de transporte: Transporte elétrico
● Velocidade de transporte:2-20M/min
● Regulação de velocidade: controle de velocidade de conversão de frequência contínua
● Sistema de controle: controle remoto sem fio
● Sistema de Elevação: 4‑6 elevadores elétricos sincronizados. Ajuste elétrico da elevação do centro do tubo para se adequar ao processamento de biselamento de tubos de diferentes diâmetros.
● Torneamento Automático de Tubo: Suporta chanfro em ambas as extremidades do tubo

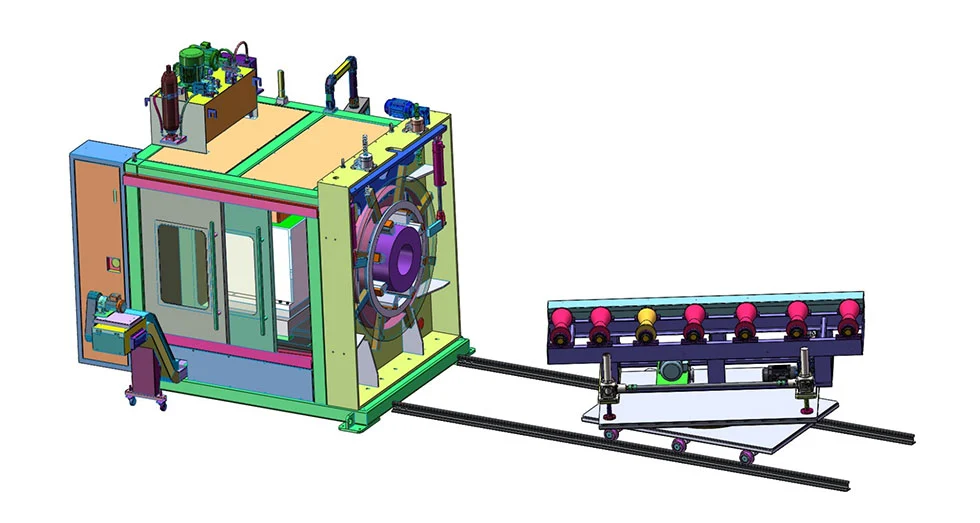

4. Esquema geral de seleção de layout 4 para máquina de chanfrar face final CNC

CNC end face beveling machine

● Ajuste manualmente a altura do suporte para alinhar com o centro da máquina principal.
● Mova manualmente a posição do tubo de aço de suporte para frente e para trás.

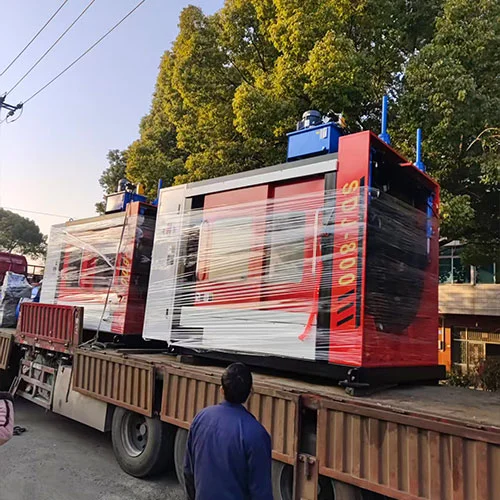

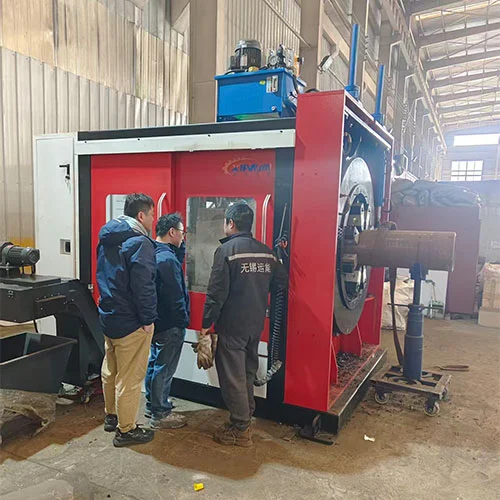

Casos de aplicação em campo

CNC end face beveling machine

Perguntas frequentes

Q1: Quais são as configurações principais da máquina de chanfrar?

R: A máquina de chanfrar CNC apresenta nosso sistema de fixação rotativa de came desenvolvido internamente, tecnologia inovadora de corte rotativo,Motor VFD 380V, painel de controle fácil de usar e mecanismo de alimentação estável. A unidade principal elevável ajusta a altura central para vários diâmetros de tubo.

Q2: A quais materiais e indústrias a máquina é aplicável?

R: Ela processa aço carbono, aço inoxidável e aço-liga, especialmente aço de alta resistência e difícil de usinar. Amplamente utilizado em petróleo, petroquímica, cerveja e laticínios, farmacêutica, metalurgia, tratamento de água, construção naval e geração de energia.

Q3: E quanto ao desempenho de processamento e qualidade de corte?

R: Alta capacidade de corte e eficiência. Ele realiza corte e chanfro em uma única etapa, com cortes sem rebarbas e sem distorções. Adotando corte a frio rotativo, as lâminas cortam ao redor da circunferência externa do tubo para obter faces finais 100% perpendiculares.

Q4: Qual é a sua faixa de processamento e capacidade de espessura de parede?

A: Diâmetro do tubo:Φ30‑Φ1500; espessura da parede:3‑200 mm. A ampla faixa de trabalho atende aos requisitos de corte e chanfro de tubos para diversos setores.
