A máquina de corte chanfrado de alta precisão é a nova referência da indústria para processamento rápido e sem comissionamento de tubos em projetos de grande escala com cronograma apertado

Para equipes de construção de dutos e oficinas de processamento da indústria pesada que realizam projetos de grande escala de engenharia petroquímica, energética e farmacêutica, longos ciclos de instalação de equipamentos tradicionais de processamento de tubos, precisão de alimentação instável e baixa eficiência de processamento têm sido os principais fatores que atrasam o cronograma geral de entrega do projeto. O equipamento convencional de biselamento de tubos geralmente leva de vários dias a semanas para ser concluído no local de instalação e comissionamento profissional, o que não consegue acompanhar os requisitos de progresso acelerado dos projetos modernos com cronogramas apertados. Como fabricante líder de equipamentos profissionais para corte e biselamento de tubos na China,XianjinA Pipeline, juntamente com a China National Chemical Engineering No.16 Construction Co., Ltd. (CNCEC 16), desenvolveram em conjunto o líder do setorMáquina de corte chanfrado de alta precisão, um produto de referência que integra mais de 10 anos de experiência no setor e grande volume de feedback dos clientes. Este blog apresentará de forma abrangente os destaques do design inovador, parâmetros técnicos completos, vantagens rigorosas de desempenho em relação aos produtos nacionais, conveniências práticas de construção no local e orientação completa de seleção deste equipamento, mostrando como ele pode ajudar as equipes de construção a reduzir o tempo de construção no local em 70%, ao mesmo tempo em que alcança precisão de alimentação ultra-alta de ± 0,07 mm. Você pode acessar a página oficial completa de detalhes do produto através do link de âncora dedicado Máquina de corte chanfrado de alta precisão para obter cotações personalizadas mais exclusivas e informações de suporte técnico.

Índice

• O que é exatamente a máquina de corte chanfrado de alta precisão Xianjin?
• 5 vantagens destacadas do produto principal deste equipamento de processamento de tubos de referência
• Seleção completa de modelos da série SME-II e referência de especificações técnicas
• Três projetos de estrutura inovadores que melhoram drasticamente a conveniência da operação no local
• Comparação de desempenho: Máquina de corte chanfrado de alta precisão Xianjin versus produtos nacionais
• Perguntas frequentes

O que é exatamente a máquina de corte chanfrado de alta precisão Xianjin?

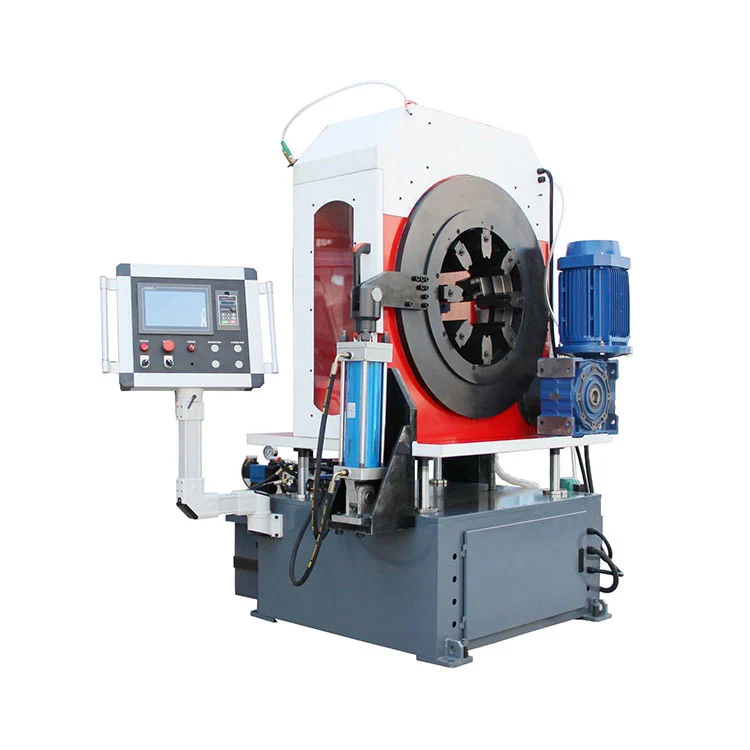

A máquina de corte chanfrado de alta precisão série SME-II desenvolvida em conjunto pela Xianjin Pipeline e CNCEC 16 adota um design inovador integrado montado em skid e estrutura de estrutura otimizada, com todos os componentes principais organizados em um layout altamente compacto. Diferente do equipamento tradicional de processamento de tubos que requer vários dias a semanas de instalação no local e comissionamento profissional preciso, este produto concluiu todo o trabalho de montagem e calibração de alta precisão na fábrica antes da entrega, para que os operadores gerais possam concluir a conexão rápida e o comissionamento no local em 1 hora. Equipado com motor de frequência variável de alto desempenho de 380 V e mecanismo de alimentação CNC de precisão, a precisão de alimentação é controlada até ± 0,07 mm, o que pode completar corte e biselamento em uma etapa para tubos de parede média e pesada, e é amplamente aplicável a mais de dez indústrias, incluindo petroquímica, alimentos e bebidas, biomedicina e energia energética. A série abrange 7 modelos diferentes, que podem lidar com diâmetros de tubos que variam de diâmetro pequeno de 30 mm a diâmetro grande de 914 mm, com espessura máxima de parede usinável de até 50 mm, atendendo totalmente às diversas demandas de processamento de tubos de quase todos os projetos regulares de engenharia em grande escala.

5 vantagens destacadas do produto principal deste equipamento de processamento de tubos de referência

Cada detalhe do projeto desta máquina de corte chanfrado de alta precisão é totalmente otimizado com base em mais de 10 anos de experiência real em operação de projetos, formando vantagens essenciais incomparáveis ​​que os equipamentos tradicionais de processamento de tubos não podem igualar:

• Design de skid integrado, seguro e eficiente: O layout central compacto montado em skid totalmente pré-montado suporta montagem rápida no local de 1 hora, adaptando-se perfeitamente a grandes projetos de ciclo apertado. O design de centro de gravidade ultrabaixo elimina vibração e deslocamento, e o sistema de fixação de came desenvolvido pela própria empresa, combinado com controle inteligente, garante uma usinagem altamente eficiente.
• Alta precisão e alta velocidade, conformação em uma etapa: Acionado por motor de frequência variável de 380 V e sistema de alimentação CNC de precisão, atinge precisão de alimentação ultra-alta de ± 0,07 mm. O processamento do tubo DN300 leva apenas de 3 a 5 minutos, com capacidade máxima de processamento de 20 peças por hora, o que é 3 vezes mais rápido que as máquinas tradicionais. O corte e o chanfro em uma etapa podem obter uma superfície livre de rebarbas Ra12,5um e a taxa de qualificação de processamento único excede 99%.
• Ampla compatibilidade, resistente ao desgaste e produtivo: Apoiado pela tecnologia de corte de torque constante, ele pode processar facilmente aço inoxidável 304/316 e materiais de liga de aço. Reduz o desgaste da ferramenta em 30%, elimina completamente a necessidade de procedimentos de polimento manual subsequentes e melhora a produtividade em um único turno em 50% em comparação com soluções tradicionais.
• Economia de energia, redução de custos e operação fácil: O sistema de regulação de velocidade de frequência variável reduz o consumo de energia em mais de 25% para realizar uma produção com baixo teor de carbono. O painel de toque inteligente com parâmetros de processamento predefinidos integrados é extremamente fácil de usar, novos operadores podem trabalhar de forma totalmente independente após apenas 30 minutos de treinamento, reduzindo significativamente o custo de mão de obra e o limite de operação.
• Funções práticas ricas e integradas: O equipamento é equipado com múltiplas funções práticas integradas, incluindo fixação automática multi-mandíbula dupla face, alimentação e retração automática, resfriamento de água circulante, elevação automática da unidade principal, regulação de velocidade de frequência variável da unidade principal, corte e chanfro simultâneos, fixação hidráulica, porta de segurança visível de dupla face, configuração de ferramenta a laser e inclinação automática pneumática de material, todos os quais melhoram muito o nível de automação do processamento de tubos.

Seleção completa de modelos da série SME-II e referência de especificações técnicas

A Xianjin projetou 7 modelos padrão diferentes da máquina de corte chanfrado de alta precisão, que pode cobrir livremente todas as faixas regulares de processamento de diâmetro de tubo em projetos de engenharia comuns, e os parâmetros de referência detalhados são mostrados na tabela abaixo:

Três projetos de estrutura inovadores que melhoram drasticamente a conveniência da operação no local

As três patentes de estrutura originais desta máquina de corte chanfrado de alta precisão superam completamente os pontos problemáticos dos equipamentos tradicionais em cenários complexos de construção de canteiros, trazendo segurança e melhoria de eficiência sem precedentes para as equipes de campo:

1. Design suspenso de centro baixo: A altura do centro de passagem do tubo permanece em uma faixa fixa padronizada, mesmo para tubos de diâmetros diferentes de 30 mm a 630 mm, a altura do centro não mudará durante o processamento, eliminando completamente o problema de mudança de altura que assola as máquinas tradicionais. Este projeto aumenta a eficiência de manuseio de tubos em 70% e o centro de gravidade da máquina é 40% mais baixo do que o equipamento tradicional, reduzindo em 60% o risco de tombamento causado por solo irregular ou cargas excêntricas de tubos.
2. Sistema de estabilização deslizante de 4 colunas: A estrutura deslizante simétrica de quatro postes combinada com guias lineares de alta precisão faz com que o balanço lateral do equipamento durante a operação seja ≤0,2 mm. A estabilidade geral é 60% superior à dos designs convencionais de dois postes. Mesmo ao processar tubos de grande diâmetro e paredes espessas, a precisão do bisel ainda pode atingir ±1°, suprimindo efetivamente o impacto da vibração nos tubos e garantindo uma operação segura no local.
3. Arquitetura de segurança de transporte sem colisão: A altura central ultrabaixa e uniforme elimina completamente a necessidade de ajuste de altura para diferentes tamanhos de tubos, os operadores podem usar empilhadeiras e pontes rolantes para mover equipamentos e materiais ao longo de caminhos fixos, evitando colisão de tubos e riscos de queda causados ​​por diferenças de altura, evitando acidentes e maximizando a proteção do pessoal no local e a segurança dos equipamentos.

Comparação de desempenho: Máquina de corte chanfrado de alta precisão Xianjin versus produtos nacionais

Em comparação com outros produtos similares comuns no mercado interno, a máquina de corte chanfrado de alta precisão da Xianjin tem desempenho líder em quase todas as dimensões principais: Para o modo de alimentação, a Xianjin adota alimentação e retração automática totalmente pneumática, enquanto os produtos semelhantes usam principalmente alimentação automática com retração manual, que tem operação complicada e baixa eficiência. Para o sistema de fixação, a Xianjin usa fixação síncrona de came que não é facilmente emperrada por cavacos de ferro, enquanto seus pares usam fixação síncrona de disco de arame que frequentemente emperra. Para o sistema de montagem de ferramentas, a Xianjin usa um poste de ferramenta de troca rápida que pode alterar tubos de diferentes diâmetros sem desmontagem, enquanto os produtos similares precisam reinstalar todo o conjunto do poste de ferramenta ao alterar o diâmetro do tubo, o que é muito problemático. Para o revestimento de superfície, a Xianjin usa peças de chapa metálica completa com revestimento em pó que é mais durável, enquanto seus pares geralmente adotam tinta spray comum que é fácil de descascar após uso prolongado.

Perguntas frequentes

Coletamos e resolvemos as dúvidas mais comuns de clientes globais de engenharia de dutos sobre a máquina de corte chanfrado de alta precisão, para ajudá-lo a solucionar todas as dúvidas possíveis antes da compra e implantação:

Q1: Como o design integrado montado em skid reduz o tempo de construção no local?
R: Todos os módulos, incluindo máquina principal, tubulação e sistema de controle, são totalmente montados e calibrados com precisão na fábrica. Após a entrega, você só precisa fixar a base do skid e conectar tubulações externas, não sendo necessário nenhum trabalho complexo de nivelamento ou comissionamento profissional, reduzindo o tempo total de construção em 70% e melhorando a precisão em 90%.

Q2: Quanto tempo levará para treinar um novo operador para usar esta máquina de forma independente?
R: O equipamento é equipado com um painel de toque inteligente com parâmetros de processamento padrão predefinidos, novos operadores podem dominar todas as habilidades operacionais e trabalhar de forma totalmente independente somente após 30 minutos de treinamento, sem a necessidade de aprendizado técnico profissional de longo prazo.

Q3: Qual é a espessura máxima de processamento que esta série de máquinas pode suportar?
R: Todos os 7 modelos da série SME-II podem suportar uma espessura máxima de parede usinável de até 50 mm, o que pode atender às demandas de processamento de tubos de parede pesada da maioria dos projetos industriais regulares.

Q4: Que tipo de perfis chanfrados de tubo este equipamento pode terminar de formar?
R: A máquina suporta vários perfis de chanfro, incluindo V, I, U, V único (30°V como padrão), V duplo, atendendo aos diversos requisitos de processamento de chanfro de diferentes especificações de processo de soldagem no local.

Não importa se você é um empreiteiro de engenharia de dutos em grande escala que precisa urgentemente de equipamentos de processamento de tubos de alta eficiência para acelerar a entrega de seu projeto com cronograma apertado, ou uma oficina de processamento da indústria pesada que deseja atualizar o nível geral de automação de sua linha de chanfro de tubos e reduzir custos subsequentes de operação e manutenção, a Xianjin Pipeline pode fornecer serviços completos e completos, incluindo consulta gratuita de parâmetros técnicos, orientação de seleção de modelo profissional, suporte de comissionamento de instalação no local e serviço de manutenção pós-venda de ciclo completo. Temos mais de 10 anos de rica experiência na indústria e um grande número de casos bem-sucedidos de operação de projetos em grande escala, e nossa equipe de engenharia profissional também pode fornecer soluções de modificação personalizadas exclusivas de acordo com suas demandas especiais de processamento para tubos não padronizados,Contate-nosagora para obter a última cotação de produtos, ficha técnica detalhada e solução de projeto exclusiva sob medida para sua equipe!
