Fresadora de borda para chapa de aço

A fresadora de borda para chapa de aço é adequada para processar metais ferrosos, como aço carbono e ferro fundido, bem como metais não ferrosos, incluindo aço inoxidável, titânio e materiais compósitos. Possui uma faixa de ângulo de bisel de0°-90°e velocidade de deslocamento ajustável de frequência variável de0 a 1200 mm/min. A velocidade de chanfro é inversamente proporcional à profundidade de corte. A máquina oferece fácil operação e estrutura compacta.

Recursos do produto

Potência de motor duplo

A fresadora de bordas para chapas de aço possui tecnologia dupla compatível com IEC3000WMotores principais CA assíncronos trifásicos. Compatível com um padrão IEC400 Wredutor de ângulo reto de alto torque e baixa velocidade e acionamento de deslocamento de frequência variável. Sua estrutura rígida permite usinagem sem vibrações para resultados consistentes e potentes.

Biselamento de precisão

Ajuste a profundidade do chanfro em1,5 mm por passo; ângulo de bisel ajustável0°-90°. Velocidade do disco de corte:800RPM/min, velocidade de deslocamento:0-1,2m/min. Espessura da placa de fixação:5-80 mm. Bisel de passagem única:0-20 mm, bisel máximo:45mm. Altura de fixação:820-860 mm. Roda de manivela que economiza trabalho.

Operação Inteligente

Design autopropelido, sem necessidade de empurrar ou segurar manualmente. Mecanismo de auto-fixação evita deslizamento das bordas. Elevador automático com cilindro pneumático integrado, rolos de poliuretano resistentes ao desgaste e rodas universais de alumínio atendem a diversas condições do local. Troca rápida de ferramentas, coleta centralizada de cavacos, relocação fácil e tamanho reduzido.

Controle seguro e inteligente

Quadro elétrico de segurança reforçada comClassificação à prova de explosão IP54. Isolamento de cabo Classe F e proteção contra aumento de temperatura Classe B. Componentes de nível industrial com proteção contra sobrecarga. Equipado com plugues de aviação, interruptor de avanço/reversão do motor, botão start-stop de um toque e painel visual HMI para proteção múltipla confiável.

Modo de chanfro principal

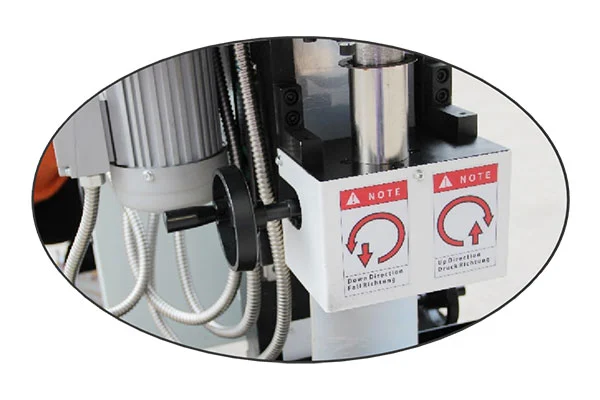

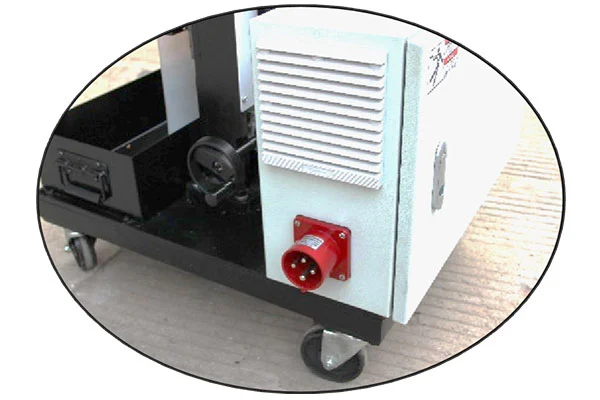

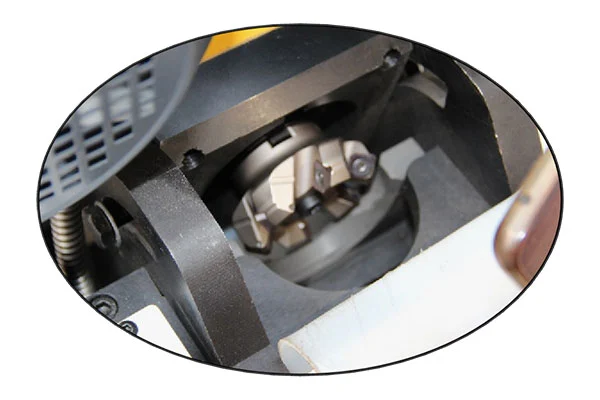

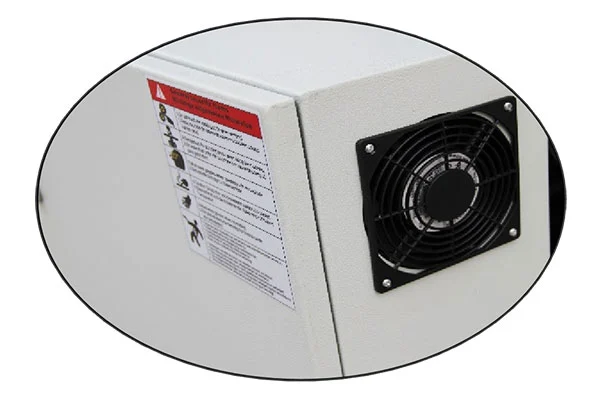

Visualizações detalhadas

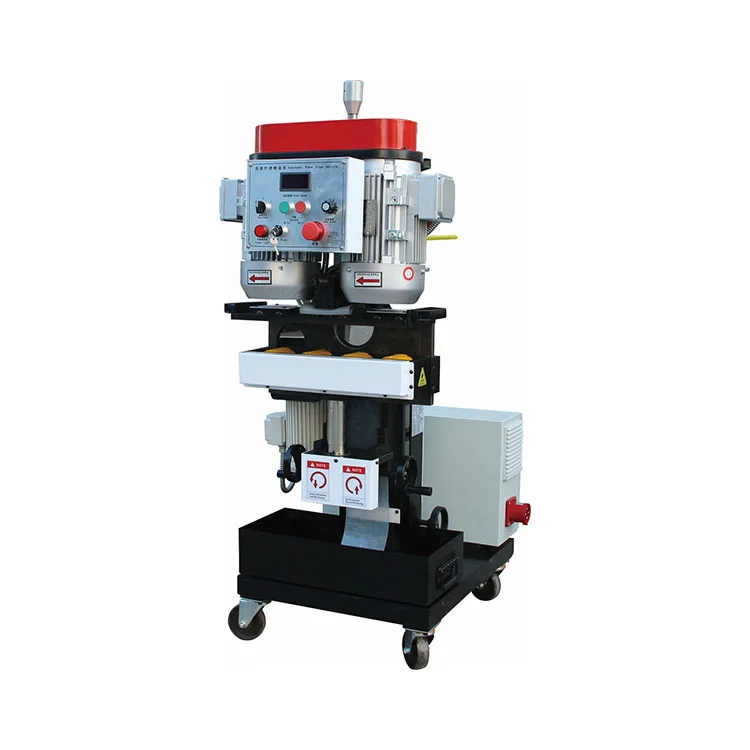

Fresadora de borda ZM-90 para chapa de aço

Especificações Técnicas

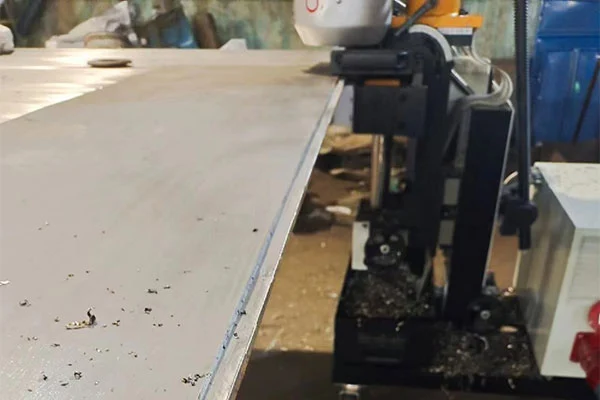

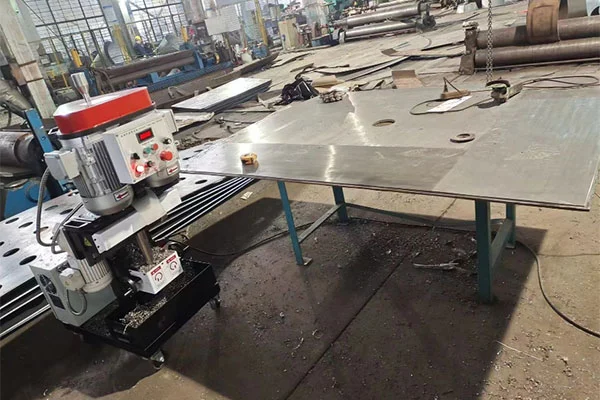

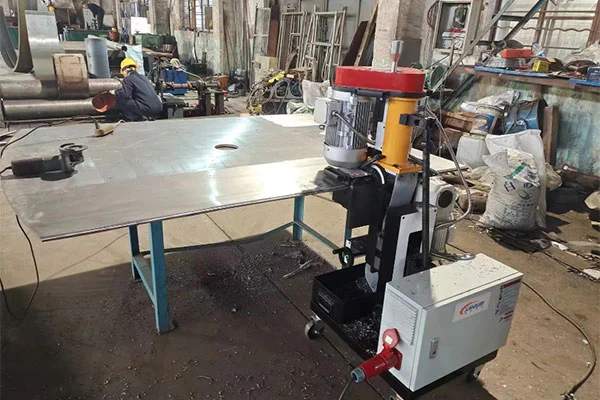

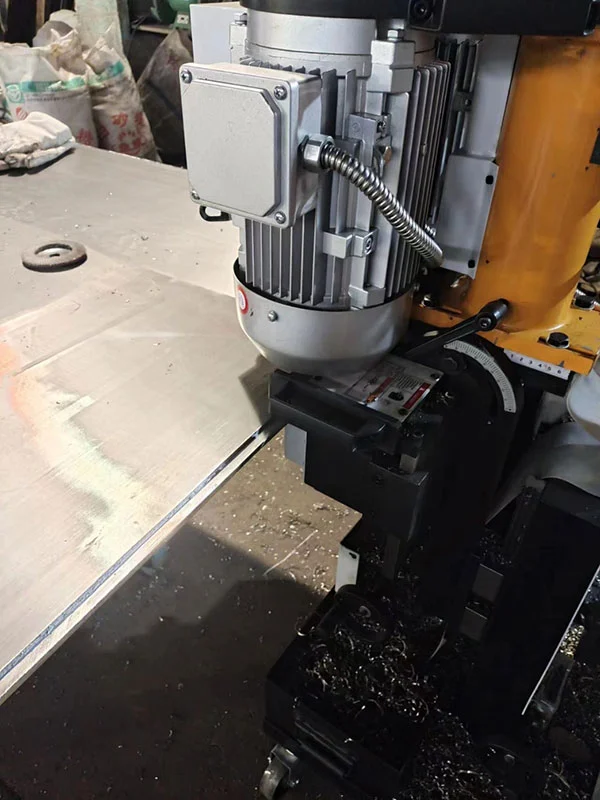

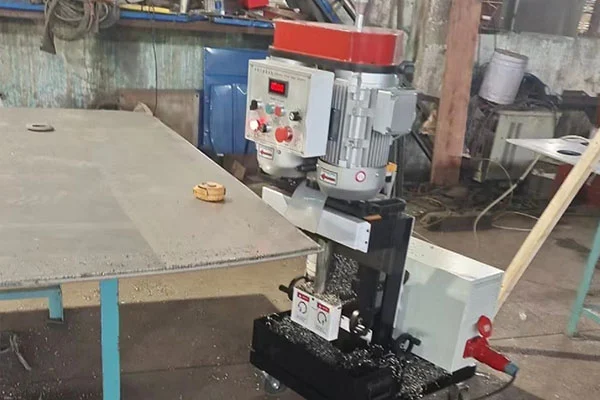

Casos de aplicação no local

Etapas da operação

1. Preparação:Use equipamento de proteção, inspecione as lâminas de corte e a direção de rotação do equipamento, coloque as placas de aço planas e limpe o caminho de deslocamento.

2. Ajuste de parâmetros:Defina e trave o ângulo de chanfro conforme necessário, configure a profundidade de corte de acordo com a tabela de parâmetros e calibre o rolo de pressão superior para ficar nivelado com a superfície da placa.

3. Usinagem:Fixe a placa guia próxima à borda da placa de aço, fixe eletricamente a peça de trabalho, inicie o fuso principal e ative o deslocamento automático. Monitore as condições de corte durante toda a operação; desligue a máquina imediatamente se ocorrer ruído anormal.

4. Conclusão:Remova lascas de ferro após a usinagem, desligue e retraia os cabos e guarde o equipamento adequadamente.

Perguntas frequentes

P: Quais tipos de chanfro a máquina suporta e quais são seus recursos de operação?

A: Esta fresadora de borda para suportes de placa de açoTipo K, tipo V, tipo Y e chanfro frontal, com funções de deslocamento automático e alimentação automática.

P: Qual é a capacidade de processamento da face chanfrada?

A: Ajuste quantitativo de avanço e retração da ferramenta. Face chanfrada de passagem única:C0-20 mm; usinagem multipasse atéC56mm.

P: E quanto à dimensão da peça e faixa de ajuste de ângulo?

A: Tamanho mínimo da peça≥200×80 mm (C×L), sem limite máximo de tamanho. Ajuste contínuo do ângulo de chanfro deα0° a α90°.

P: Quais modos de trabalho estão disponíveis para peças grandes e pequenas?

R: Para chapas grandes, a fresadora de borda para chapa de aço se desloca automaticamente ao longo da borda da chapa para chanfrar com fixação automática para evitar deslizamento da borda. Para chapas pequenas, a máquina permanece estacionária enquanto a chapa é alimentada automaticamente para processamento de chanfro.
