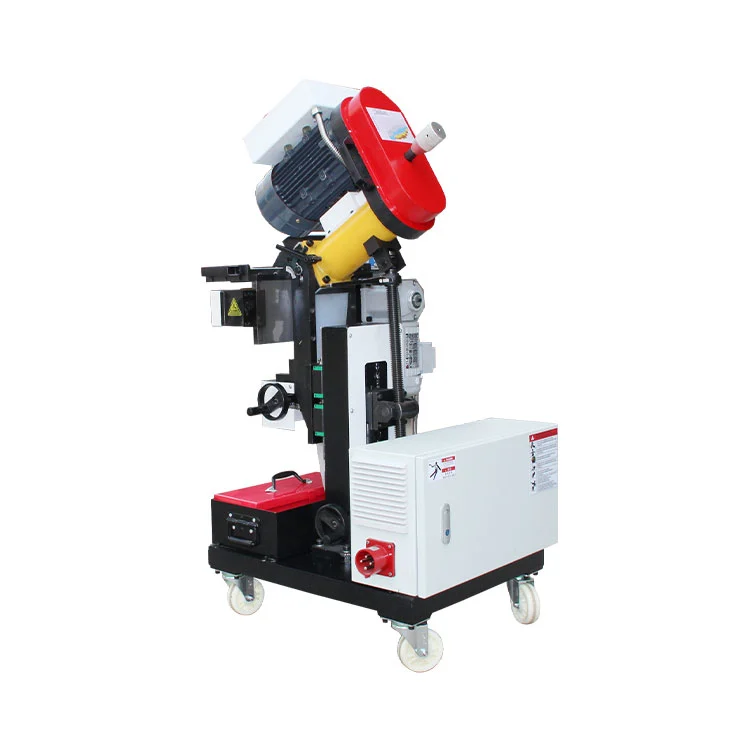

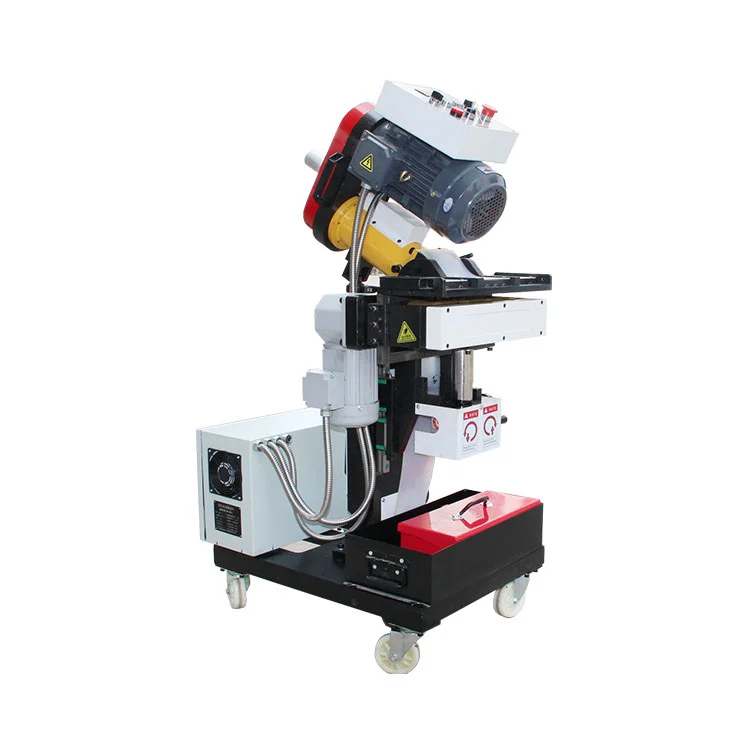

Fresadora de borda progressiva automática

Como fabricante e fornecedor líder de equipamentos para dutos na China, a Xianjin Pipeline lança a fresadora automática de borda progressiva. Projetado para biselamento de placas metálicas pré-soldadas, aumenta muito a qualidade da soldagem e a precisão da usinagem. Apresentando tecnologia de corte a frio de fresagem, a máquina evita a deformação térmica durante a operação, mantém as propriedades originais da placa e atende aos rigorosos requisitos de chanfro em todas as indústrias.

A fresadora progressiva automática de bordas é usada para usinagem de chanfro e chanfro de placas de metal antes da soldagem, com excelente desempenho de chanfro para aço inoxidável. A máquina suporta ângulos de bisel de 0° a 60°, fixa espessura da placa de 5-60 mm. A largura do chanfro de passagem única varia de C0 a C20 mm, tamanho máximo de chanfro alcançável C45 mm. Possui operação simples, alto rendimento, ângulos de usinagem precisos e superfícies chanfradas suaves.

Recursos do produto

Desempenho de alta potência

A fresadora progressiva automática de bordas está equipada com motores principais duplos em conformidade com a norma europeia IEC; CA assíncrona trifásica 3000Wx2. Equipado com redutor de engrenagem padrão IEC em ângulo reto: alto torque, baixa velocidade 400W. O corpo robusto da máquina garante uma potência estável.

Precisão controlável

Ajuste fino da profundidade do bisel: 1,5 mm por passagem. Ângulo de bisel ajustável de 0° a 60°. Velocidade da cabeça de corte: 800 RPM/min. Velocidade de deslocamento: 0~1,2 m/min com controle de frequência variável. Espessura da placa fixável: 5~60 mm. Largura do chanfro de passagem única C0~C20 mm, largura máxima do chanfro C45 mm. Operação que economiza trabalho e ajuste flexível.

Autossustentável Inteligente

Design autopropelido, sem necessidade de fixação manual; auto-fixação para evitar o desprendimento das bordas. Cilindro de ar integrado para elevação automática do corpo, altura de fixação de 820 ~ 860 mm. Os rolos resistentes ao desgaste adaptam-se a várias condições de trabalho. Tamanho compacto, coleta centralizada de cavacos e fácil troca de ferramentas.

Proteção de segurança

Maior segurança e capacidade do quadro elétrico; Classificação de proteção contra explosão IP54. Isolamento de cabo Classe F, proteção contra aumento de temperatura Classe B com componentes elétricos industriais. Vários dispositivos de proteção de segurança para garantia de segurança abrangente.

Modo de chanfro principal

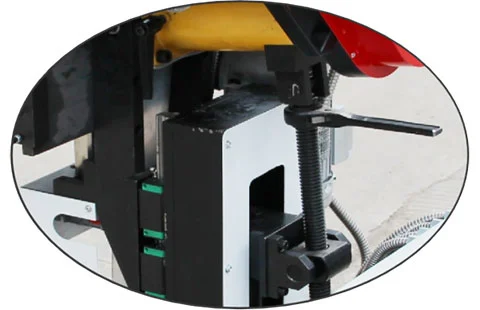

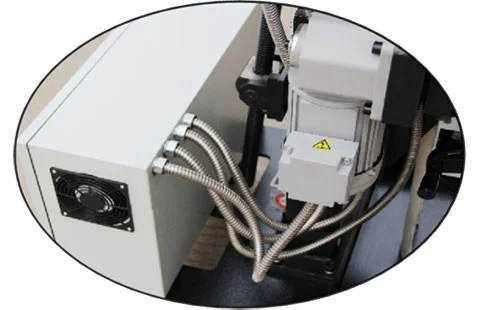

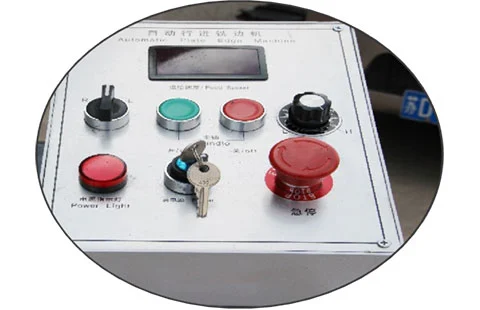

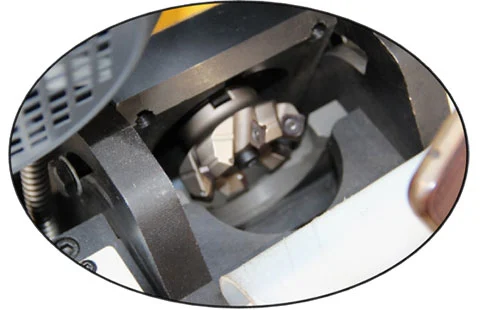

Visualizações de detalhes

Parâmetro Básico

Fresadora de borda progressiva automática 2M-60

Parâmetros de Processamento

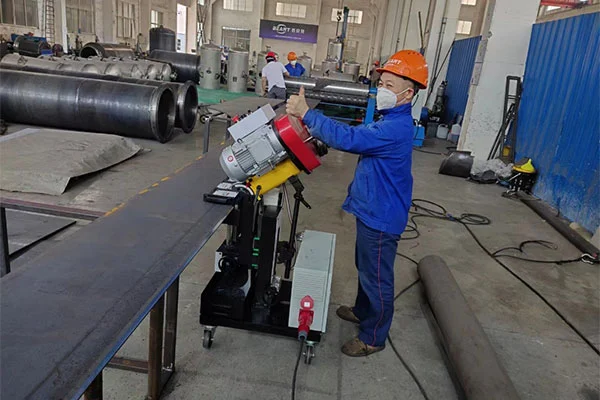

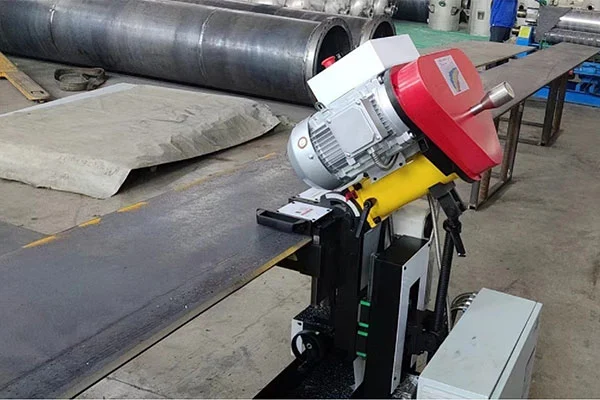

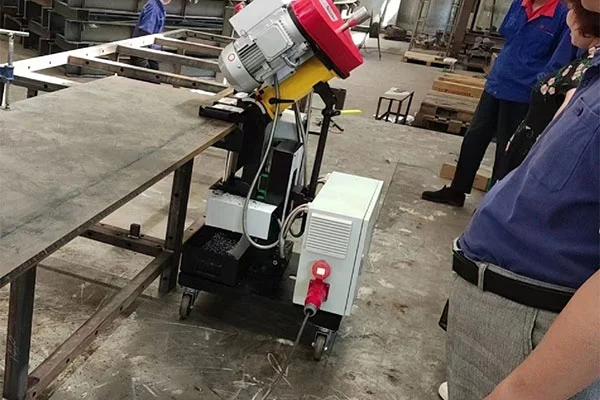

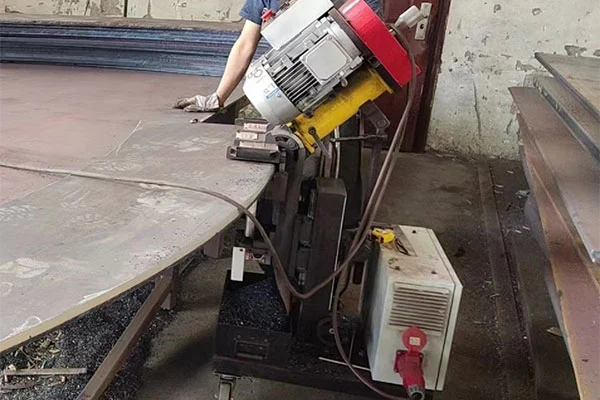

Casos de aplicação no local

Perguntas frequentes

P: Quais são as vantagens da fresadora automática de borda progressiva ZM-60 em relação aos processos tradicionais?

R: Esta fresadora automática de borda progressiva aborda as desvantagens do corte por chama e do polimento com retificadora, como intensidade de trabalho pesada, ângulos irregulares, superfícies chanfradas ásperas e alto ruído. Possui fácil ajuste de ângulo, operação simples, respeito ao meio ambiente e economia de energia, ângulos precisos e superfícies com acabamento liso.

P: Qual é a faixa de espessura das placas processáveis ​​por esta máquina?

R: Ele pode fixar e usinar placas com espessura de 5 mm a 60 mm, cobrindo diversas especificações, desde placas finas até placas de espessura média.

P: Quais são as especificações de usinagem para chanfro de passagem única e chanfro máximo, respectivamente?

R: A faixa de usinagem de chanfro de passagem única é C0-C20 mm e a especificação máxima de chanfro é C45 mm.

P: Para quais indústrias esta máquina é aplicável?

R: É adequado para offshore e construção naval, vasos de pressão, petroquímica, estruturas de aço pesadas, máquinas de mineração, construção de energia nuclear e indústrias de fabricação de máquinas.

Serviço pós-venda

• Período de garantia gratuito:O período de garantia da fresadora progressiva automática será de 12 meses a partir da data de aceitação.
• Serviços dentro da garantia:Consulta técnica e reparo gratuitos serão fornecidos em caso de falha ou dano ao equipamento. Resposta a perguntas: resposta telefónica no prazo de 2 horas, resposta escrita no prazo de 8 horas. Se for necessário serviço no local, engenheiros experientes serão enviados dentro de 24 horas para locais dentro de 800 km ou dentro de 48 horas para locais acima de 800 km. Os engenheiros deverão permanecer no local até que a falha seja corrigida e a satisfação do cliente seja alcançada.
• Serviços após o vencimento da garantia:Resposta por telefone dentro de 2 horas após o recebimento da solicitação de serviço. Se a falha não puder ser resolvida por telefone, engenheiros serão enviados dentro de 24 horas (dentro de 800 km) ou 48 horas (mais de 800 km) para fornecer assistência de reparo no local.
• A empresa segue sua filosofia de serviço e compromisso de serviço de suporte operacional para resolver problemas de pós-venda de maneira rápida e eficiente.

Normas Técnicas

Este lote de equipamentos propostos (projeto e fabricação) e suas peças de reposição deverão atender aos mais recentes padrões nacionais (GB), padrões da indústria (JB, DL...) e padrões internacionais (SI, ANSI, ASME, AWS, API, DIN, ISO), além dos parâmetros técnicos e requisitos especificados na folha de especificações. Os padrões adotados para projeto e fabricação de produtos são os seguintes:

• Código Geral para Construção e Aceitação de Instalação de Equipamentos Mecânicos GB50231-98
• Diretrizes para Projeto de Segurança de Equipamentos Elétricos GB4064-1983
• Segurança de Máquinas - Equipamentos Elétricos de Máquinas GB 5226.1-2002
• Marcação de condutores isolados GB4884-85
• Código para Aceitação de Qualidade de Construção de Estruturas de Aço GB 50205-2002
• Código para Projeto de Estruturas de Aço GB 50017-2003
• Padrão de fabricação para tubulação de processo: ASTM B31.3
• Padrões Internacionais (SI, ANSI, AWS, API, DIN, ISO)
