O chanfro de chapa de aço é uma etapa crítica de preparação para uma soldagem confiável eXianjinfornece oFresadora chanfrada de placa de açopara fabricantes que buscam processamento preciso, repetível e eficiente de bordas de chapas. Projetada para aço carbono, aço inoxidável e outras placas de metal, esta solução de fresamento autopropelido combina chanfro de fuso duplo, deslocamento automático e parâmetros de processamento ajustáveis para reduzir o manuseio manual e, ao mesmo tempo, manter a geometria consistente do canal.
Uma borda de chapa de aço devidamente preparada afeta diretamente a qualidade da soldagem, a penetração da junta e a eficiência da produção. Uma moderna fresadora chanfrada de chapa de aço pode substituir a retificação manual mais lenta ou processos convencionais de preparação de bordas por fresagem a frio controlada. O modelo ZM-100X da Xianjin foi projetado para espessuras de chapa de 5 a 80 mm, com ângulos de chanfro ajustáveis, deslocamento automático e chanfro superior e inferior simultâneo. Sua estrutura de acionamento duplo, design apoiado por mola, pastilhas de metal duro intercambiáveis e operação autopropelida o tornam adequado para aplicações exigentes de fabricação de chapas e preparação de soldagem.
Índice
Por que o chanfro de chapa de aço é importante?
O que é uma fresadora chanfrada de placa de aço?
Quais recursos principais os compradores devem avaliar?
Resumo das especificações técnicas
Onde este equipamento é usado?
Quais vantagens de produção a fresagem oferece?
Como os fabricantes devem selecionar a máquina certa?
Como você pode iniciar um projeto de chanfro de chapa de aço?
Por que o chanfro de chapa de aço é importante?
Antes de soldar placas de aço espessas, a borda geralmente precisa ser moldada em um perfil de ranhura específico. O objetivo não é simplesmente remover material. A geometria do bisel influencia a forma como o material de soldagem entra na junta e a eficácia com que as duas placas podem ser unidas.
Em ambientes de fabricação, dimensões de chanfro inconsistentes podem criar trabalhos adicionais de ajuste, retificação ou soldagem. Os métodos manuais também podem depender muito da experiência do operador, especialmente quando as bordas longas da placa precisam ser processadas repetidamente.
Um processo de fresagem controlado oferece vários benefícios práticos:
- Largura e ângulo de bisel mais consistentes.
- Dependência reduzida da retificação manual.
- Melhor repetibilidade em múltiplas peças de trabalho.
- Menores requisitos de manuseio auxiliar.
- Superfícies fresadas mais lisas para operações de soldagem posteriores.
- Preparação mais eficiente de bordas longas de chapas de aço.
Para fabricantes que lidam com fabricação frequente de chapas, a escolha da tecnologia correta de preparação de bordas pode, portanto, afetar tanto o tempo de preparação da soldagem quanto o fluxo geral de produção.
O que é uma fresadora chanfrada de placa de aço?
Uma fresadora chanfrada de placa de aço é um sistema industrial de processamento de bordas projetado para remover material de uma placa de aço em um ângulo e profundidade controlados. Ao contrário do corte térmico, o fresamento é um processo de usinagem a frio que utiliza ferramentas de corte rotativas para criar o perfil de aresta necessário.

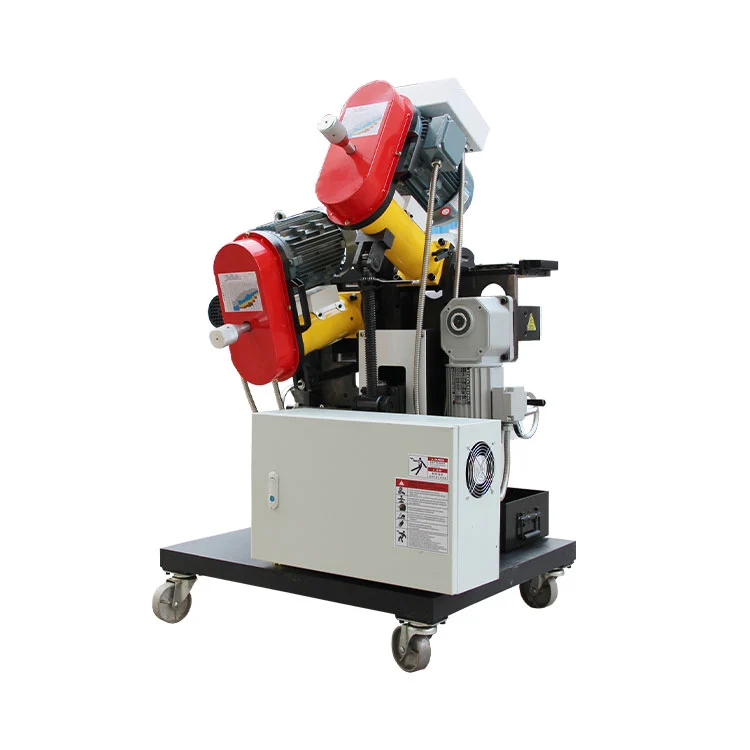

A solução ZM-100X da Xianjin foi projetada para chanfrar e chanfrar pré-soldagem de aço carbono, aço inoxidável e outras placas metálicas. Sua estrutura de fuso duplo permite que o chanfro superior e inferior seja concluído em uma operação de processamento, reduzindo a necessidade de girar ou fixar novamente a peça de trabalho.
A máquina suporta diversas configurações de chanfro, incluindo perfis K/X, V/Y, 0° e U/J, permitindo que os fabricantes adaptem a preparação da borda a diferentes requisitos de soldagem.
Quais recursos principais os compradores devem avaliar?
1. Biselamento de fuso duplo
A configuração de fuso duplo é um dos principais recursos voltados para a produtividade. A máquina pode processar chanfros superiores e inferiores simultaneamente, ajudando a reduzir o manuseio secundário e o reposicionamento da peça.
2. Sistema de viagem com unidade dupla
Dois motores de deslocamento sincronizados ajudam a manter o movimento estável ao longo da borda da placa. O sistema usa motores principais de 3.000 W × 2 junto com saídas de acionamento de alto torque e baixa velocidade para suportar fresamento de chapas pesadas.
3. Parâmetros de bisel ajustáveis
Os parâmetros de processamento podem ser ajustados de acordo com a espessura do material e a geometria necessária da ranhura. A ZM-100X oferece uma faixa de ângulo de chanfro superior de 0° a 60°, velocidades de deslocamento de 0 a 1,2 m/min e uma velocidade da cabeça de corte de 800 RPM.
4. Operação Autopropulsada
Em vez de exigir que os operadores empurrem continuamente a máquina, a estrutura autopropelida se desloca automaticamente ao longo da peça de trabalho. Isso pode reduzir a carga de trabalho física durante operações de processamento de longa distância.
5. Estrutura Suportada por Mola
O mecanismo de mola dupla integrado ajuda a compensar as diferenças entre a peça de trabalho e a superfície de trabalho. Também ajuda a absorver a vibração de corte e a manter um movimento mais suave da máquina.
6. Inserções de metal duro substituíveis
A fresa usa pastilhas de metal duro intercambiáveis. O design permite que as pastilhas gastas sejam substituídas sem substituir a cabeça de corte completa, ajudando a simplificar a manutenção de rotina das ferramentas e a controlar os custos de consumíveis.
Resumo das especificações técnicas
As especificações a seguir resumem as principais capacidades de processamento do modelo ZM-100X com base nas informações do produto publicadas pelo fabricante:
| Parâmetro | Especificação ZM-100X | Significado prático |
|---|---|---|
| Espessura da Placa | 5–80 mm | Adequado para uma ampla gama de tarefas de fabricação de chapas |
| Ângulo de bisel superior | 0°–60° | Suporta diferentes requisitos de ranhura de soldagem |
| Ângulo de chanfro inferior | 0°–45° | Permite preparação flexível da borda inferior |
| Velocidade de viagem | 0–1,2m/min | Movimento ajustável para diferentes condições de processamento |
| Velocidade da cabeça de corte | 800 rpm | Suporta desempenho de fresamento controlado |
| Ajuste Fino de Bisel | 1,5 mm/passo | Permite ajuste dimensional durante a configuração |
| Espessura de fixação | 5–80 mm | Acomoda diferentes espessuras de placas |
| Bisel de passagem única | C0–C20 mm | Suporta remoção controlada de material |
| Bisel Máximo | C60mm | Fornece uma ampla capacidade de chanfro |
| Rugosidade Superficial | ≤ Ra 3,2 μm | Produz uma superfície chanfrada lisa e fresada |
| Configuração do cortador | 2 cabeças de corte × Φ80 mm | Permite operação de chanfro em ambos os lados |
| Inserir vida | 600–800 m de aço carbono; 300–500 m de aço inoxidável | Ajuda a estimar o consumo de ferramentas |
Onde este equipamento é usado?
O fresamento de bordas de placas de aço é relevante sempre que as bordas das placas devem ser preparadas antes da soldagem ou fabricação subsequente. Os ambientes de aplicativos típicos incluem:
- Fabricação de estruturas metálicas.
- Fabricação de vasos de pressão.
- Fabricação de tubulações e relacionadas a tubulações.
- Fabricação de máquinas pesadas.
- Construção naval e fabricação marítima.
- Produção de equipamentos de construção.
- Montagem de estrutura metálica de grande porte.
- Oficinas gerais de soldagem e metalurgia.
Para instalações que processam aço inoxidável e também aço carbono, a capacidade de usar pastilhas de metal duro revestidas e ajustar os parâmetros de usinagem pode tornar o equipamento mais adaptável às mudanças nos requisitos de produção.
Quais vantagens de produção a fresagem oferece?
Geometria de borda consistente
Os parâmetros de fresamento controlados ajudam a manter um perfil de chanfro mais uniforme ao longo da borda processada. Isto é especialmente útil quando múltiplas placas devem atender a especificações de soldagem consistentes.
Manuseio manual reduzido
O deslocamento autopropelido elimina a necessidade de impulso manual contínuo. A estrutura de deslocamento automático pode, portanto, reduzir a carga de trabalho do operador durante operações de usinagem prolongadas.
Preparação superior e inferior mais rápida
Um design de fuso duplo pode processar chanfros superiores e inferiores simultaneamente. De acordo com as especificações publicadas pela Xianjin, a configuração evita repetidas inversões e reapertos da peça quando ambos os lados exigem preparação.
Menor complexidade de substituição de ferramentas
As pastilhas intercambiáveis de metal duro podem ser substituídas individualmente. Essa abordagem torna a manutenção de rotina da fresa mais simples do que a substituição de um conjunto de corte inteiro após desgaste da pastilha.
Melhor proteção da peça de trabalho
Os rolos de borracha de acionamento são projetados para reduzir possíveis danos à superfície da placa durante o deslocamento da máquina. Uma estrutura de auto-aperto também ajuda a reduzir o deslizamento das bordas durante o processamento.
Como os fabricantes devem selecionar a máquina certa?
Antes de adquirir um sistema de chanfro de chapa, os fabricantes devem avaliar a máquina em relação às condições reais de produção, em vez de focar apenas na potência do motor ou na velocidade de processamento do título.
- Verifique a espessura da placa:Confirme se a faixa de fixação e usinagem da máquina cobre as espessuras normais da chapa.
- Defina os requisitos de chanfro:Identifique se o seu processo de soldagem requer V, Y, K, X, U, J ou outros perfis de borda.
- Avalie o volume de produção:Operações de maior volume podem se beneficiar mais do processamento autopropelido e de fuso duplo.
- Considere o tipo de material:O aço carbono e o aço inoxidável podem ter diferentes requisitos de corte e ferramentas.
- Revise a capacidade de ajuste:O ajuste fino e a velocidade de deslocamento variável são importantes para controlar as dimensões do chanfro.
- Verifique a disponibilidade de ferramentas:Insertos padronizados e substituíveis podem simplificar a manutenção a longo prazo.
- Considere o suporte pós-venda:O tempo de resposta, a cobertura da garantia e o suporte técnico devem ser avaliados antes da compra.
Para fabricantes que comparam diferentes opções de equipamentos, a Fresadora de chanfro de chapa de aço Xianjin fornece informações técnicas detalhadas para avaliar a espessura da chapa, faixa de chanfro, configuração da fresa e características operacionais.
Perguntas frequentes
Que materiais a máquina pode processar?
A máquina foi projetada para chanfrar pré-soldagem de aço carbono, aço inoxidável e outras placas de metal. As condições reais de corte devem ser selecionadas de acordo com os requisitos específicos de material e processamento.
Qual espessura de placa o ZM-100X pode suportar?
A faixa de fixação e processamento publicada é de 5–80 mm. Os fabricantes devem confirmar as dimensões reais da peça e a geometria do chanfro necessária antes de fazer o pedido.
Os chanfros superiores e inferiores podem ser processados ao mesmo tempo?
Sim. A estrutura de fuso duplo foi projetada para executar chanfro superior e inferior simultaneamente, reduzindo a necessidade de virar a peça ou de fixação repetida.
Quais ângulos de bisel estão disponíveis?
A faixa de ajuste publicada é de 0°–60° para o chanfro superior e de 0°–45° para o chanfro inferior. A configuração apropriada depende da configuração necessária da junta de soldagem.
Quanto tempo duram as pastilhas da fresa?
A Xianjin especifica uma vida útil aproximada da pastilha de 600–800 m ao processar aço carbono e 300–500 m para aço inoxidável. A vida útil real pode variar de acordo com as propriedades do material, dimensões do chanfro, condições de corte e práticas operacionais.
A máquina requer empurrão manual?
Não. A máquina utiliza um sistema de deslocamento autopropelido, permitindo que ela se mova automaticamente ao longo da placa, em vez de exigir impulso manual contínuo.
Que garantia e suporte técnico estão disponíveis?
De acordo com as informações publicadas do produto, o equipamento inclui garantia gratuita de 12 meses a partir da data de aceitação. Xianjin também afirma que consultoria técnica e suporte de manutenção estão disponíveis durante e após o período de garantia.
Como você pode iniciar um projeto de chanfro de chapa de aço?
A escolha do equipamento certo para preparação de bordas depende da espessura da placa, do material, do perfil do chanfro, do volume de produção e do processo de soldagem. A ZM-100X da Xianjin combina deslocamento automático, fresamento de fuso duplo, parâmetros de chanfro ajustáveis e ferramentas de metal duro substituíveis para preparação industrial de chapas de aço. Se você estiver avaliando especificações de equipamentos, capacidade de processamento, requisitos de personalização ou opções de entrega,Contate-nospara discutir sua aplicação e solicitar uma solução adequada da Xianjin.
