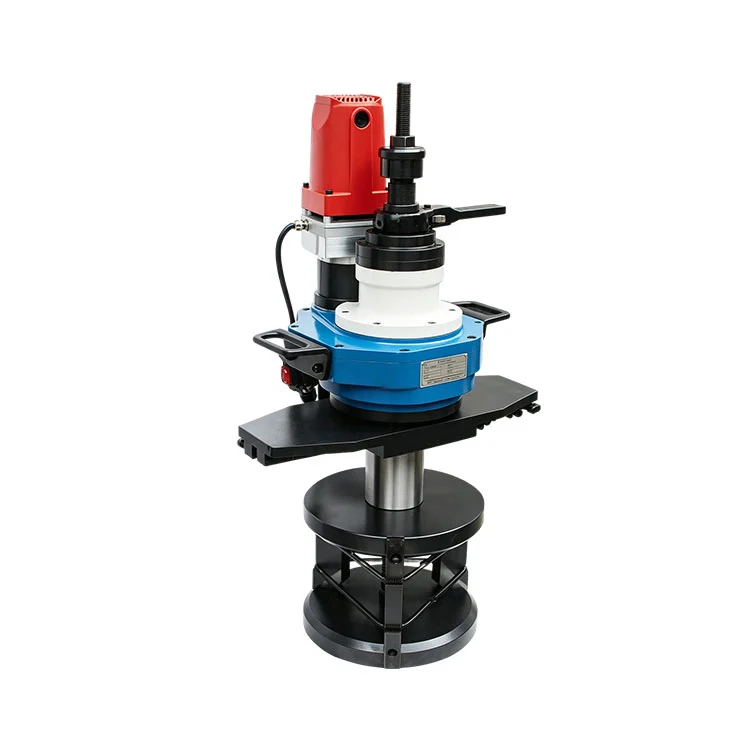

Chanfrador de tubo montado em identificação

O chanfrador de tubo montado ID é um dispositivo portátil de processamento no local. Ele se adapta a diâmetros de tubos de273-426 milímetroscom espessura de parede≤15mm. Apresentando inserção rápida de expansão interna e fixação multiponto na parede externa, permite fixação rápida em qualquer posição na tubulação com ajuste por uma única chave. Adotando alimentação manual tipo catraca e processamento a frio, proporciona cortes sem deformação e sem rebarbas. Ele suporta chanfros do tipo V/I/U para instalação de tubos e reparos de emergência em vários setores.

Recursos principais

Fácil instalação e operação

Apresentando um design de inserção rápida de expansão interna combinado com fixação multiponto na parede externa, o chanfrador de tubo montado ID permite fixação rápida em qualquer posição da tubulação. Os componentes de fixação são fáceis de ajustar, bastando apenas uma chave de tamanho único. Compacto e leve, oferece excelente desempenho para operações no local de tubos de grande diâmetro.

Desempenho de usinagem superior

O processamento completo a frio mantém as propriedades originais do material do tubo. A alimentação manual tipo catraca proporciona resultados de alta eficiência e alta qualidade. Os cortadores giram enquanto o tubo permanece estático para maior segurança. Produzcortes limpos, sem deformação, sem rebarbaspara soldagem de alta qualidade. Chanfros personalizados incluindoBisel em U, bisel em V único e bisel em Jestão disponíveis. Faixa de usinagem:Diâmetro do tubo 273-426 milímetroscom seleção flexível de modelos.

Ampla compatibilidade

Funciona com aço carbono, aço inoxidável, liga de aço, plástico, cobre, latão, alumínio, titânio e muito mais. Realiza chanfro seguro e rápido para tubos, vasos de pressão e geradores de vapor. Múltiplas opções de energia: motor multitensão ou acionamento do motor, suportando operações de campo fora da rede.

Aplicação versátil na indústria

Amplamente aplicado nos setores de petróleo, petroquímica, gás natural, alimentos, caldeiras, farmacêutico, energia nuclear e construção de locais para instalação de tubulações e projetos de reparo de emergência.

Especificações Técnicas

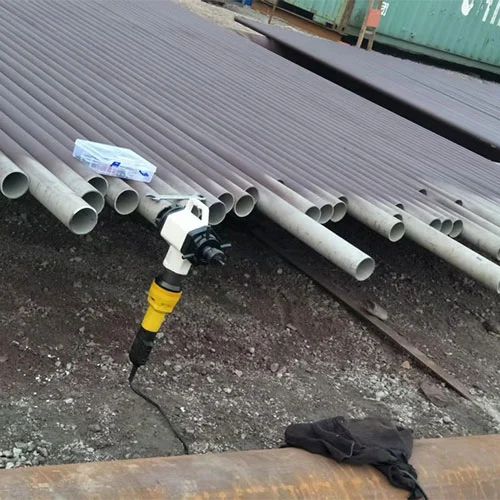

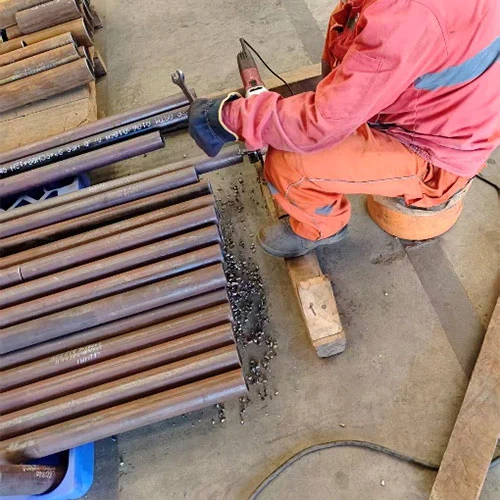

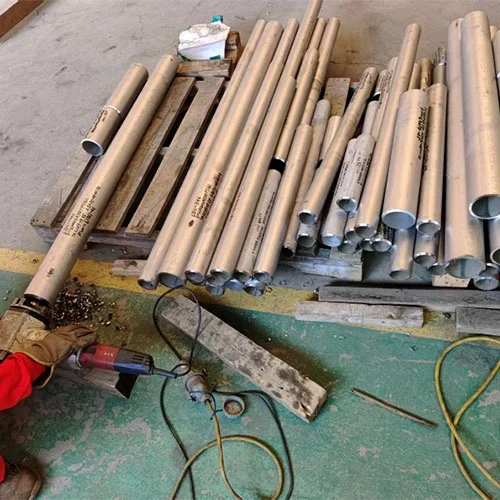

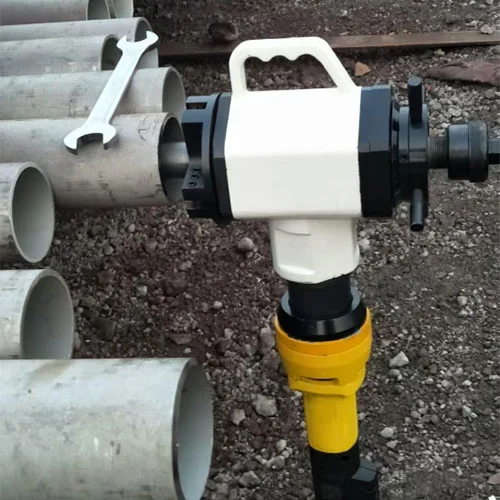

Caso de Engenharia

Perguntas frequentes

P: Quais são as capacidades de processamento e cenários de aplicação do chanfrador de tubo montado com ID ND-426?

R: O chanfrador de tubo montado ID oferece capacidade abrangente de preparação de chanfro. Ele suportaBisel em V, bisel em I e bisel em Upara atender a diversos requisitos de processos de soldagem. Ele lida com diâmetros de tubos de273 mm a 426 mmcom uma espessura máxima de parede de≤15mm. Projetado para tubos de diâmetro médio, proporciona corte estável e preciso em condições normais de espessura de parede. Capaz de chanfrar vários tubos e peças de trabalho, apresenta ampla adaptabilidade e desempenho confiável, fornecendo uma solução de chanfro eficiente e conveniente.

P: E quanto à precisão de usinagem deste equipamento?

A: Equipado com avanço manual tipo catraca com taxa de avanço controlável de0,07-0,1mme um mecanismo de fixação estável, a máquina atinge processamento a frio de alta precisão. Os cortes acabados sãolivre de deformação e sem rebarbascom chanfros bem formados e dimensões consistentes, atendendo aos requisitos de precisão de soldagem de alto padrão para indústrias de petróleo, energia nuclear, farmacêutica e outras.

P: Como o equipamento é instalado e protegido?

R: A unidade é montada na parede externa do tubo com fixação multiponto. Equipado com uma estrutura de inserção rápida de expansão interna, ele pode ser instalado em qualquer posição ao longo da tubulação para configuração e remoção rápida e fácil.

P: Quais são os cuidados para manutenção do equipamento?

R: Limpe lascas de metal e detritos após cada uso. Aplique regularmente graxa nos componentes deslizantes, de catraca e de expansão interna. Substitua os cortadores gastos imediatamente. Verifique o aperto dos parafusos e blocos de fixação antes da operação. Armazene a máquina em local seco e bem ventilado para proteção contra ferrugem. Não opere além das especificações nominais nem aplique força bruta.

Guia de instalação e operação

Instalação

1.Limpe a extremidade do tubo para remover escórias de soldagem, rebarbas e detritos. Verifique se o diâmetro do tubo e a espessura da parede estão dentro da faixa nominal da máquina.

2.Coloque o chanfrador de tubo montado ID na parede externa do tubo e posicione com estrutura de inserção rápida de expansão interna e, em seguida, ative a fixação multiponto na parede externa.

3.Aperte os fixadores com a chave fornecida para garantir uma fixação firme e sem folga.

4.Retraia a unidade de alimentação da catraca para manter os cortadores afastados da extremidade do tubo.

5.Ligue a energia para um teste de inatividade e verifique se há ruído anormal ou obstrução.

Operação

1.Mantenha o tubo firmemente preso; fique longe do disco de corte giratório durante a operação.

2.Aplique avanço manual tipo catraca com cortes leves por passe, taxa de avanço controlável:0,07-0,1mm.

3.Pare a alimentação quando a dimensão de chanfro desejada for atingida e, em seguida, retraia as fresas da peça de trabalho.

4.Corte a fonte de energia. Depois que os cortadores pararem completamente, solte a fixação e remova a máquina.

Notas importantes

1.O chanfrador de tubo montado ID adota o princípio de processamento a frio: os cortadores giram enquanto o tubo permanece estático.A rotação reversa é proibida.

2.Nunca opere além do diâmetro nominal e da espessura da parede.

3.Remova lascas de metal após o trabalho e realize lubrificação e manutenção regulares.
