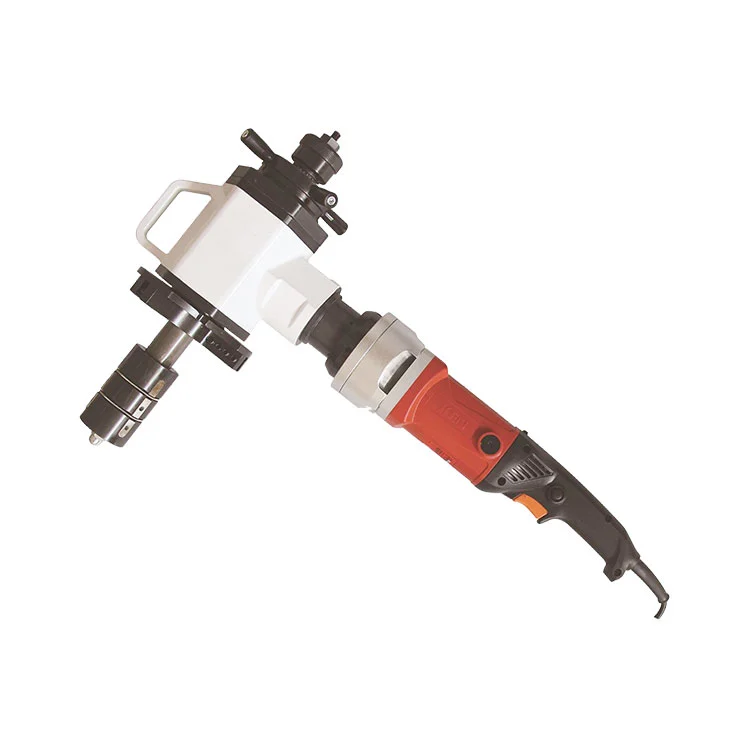

Máquina de preparação de extremidade de tubo montada em identificação

Esta máquina de preparação de extremidades de tubo montada em ID foi desenvolvida e fabricada com base em anos de pesquisa de mercado. Equipada com mecanismos inovadores de redução, fixação de expansão e alimentação, a unidade apresenta estrutura robusta e excelente portabilidade. Acomoda diâmetros de tubos de 65mm a 159mm, com espessura máxima de parede processável de 15mm. Amplamente aplicável, a máquina permite corte e biselamento eficientes para tubos metálicos, como aço carbono, aço inoxidável e ligas de aço.

Vantagens do produto

Compacto e prático

A máquina de preparação de extremidades de tubos com montagem ID foi projetada para ser leve, fácil de transportar e transportar e adequada para operações no local de tubulações de grande diâmetro. O sistema de fixação de expansão interna fixa as peças de trabalho sem esforço. O ajuste rápido é possível com apenas um tamanho de chave.

Seguro e Premium

O tubo permanece estacionário enquanto as ferramentas de corte giram para chanfrar, garantindo alta segurança operacional. Os cortes usinados são livres de distorções, rebarbas e consistentemente limpos, perfeitamente adequados para requisitos de soldagem de alto nível.

Poder versátil

Várias opções de energia estão disponíveis. Unidades motoras com tensões diferentes atendem a diversas condições regionais; versões acionadas por motor suportam operações de campo sem fonte de alimentação.

Ampla compatibilidade

Suporta usinagem de diversos materiais de tubos: plástico, cobre, latão, ferro, aço carbono, alumínio, aço de alta qualidade, aço inoxidável premium e titânio.

Especificações Técnicas

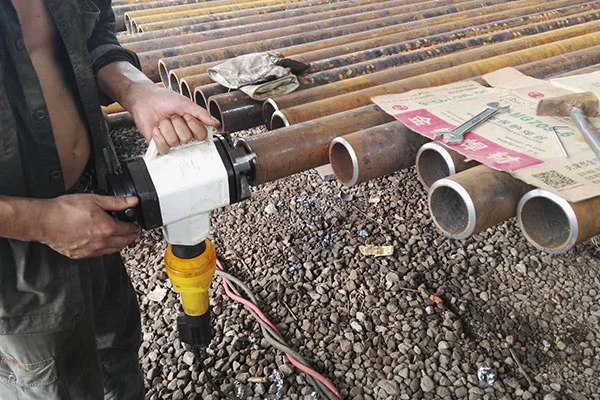

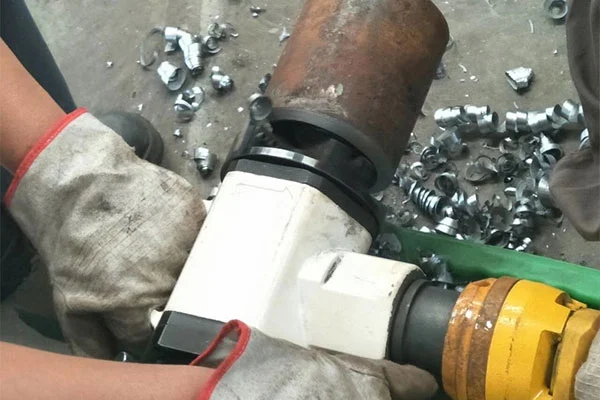

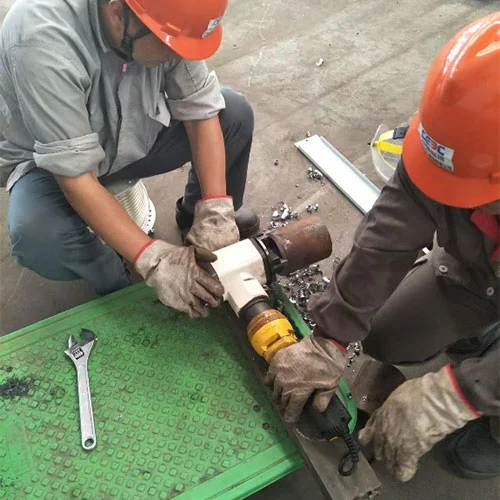

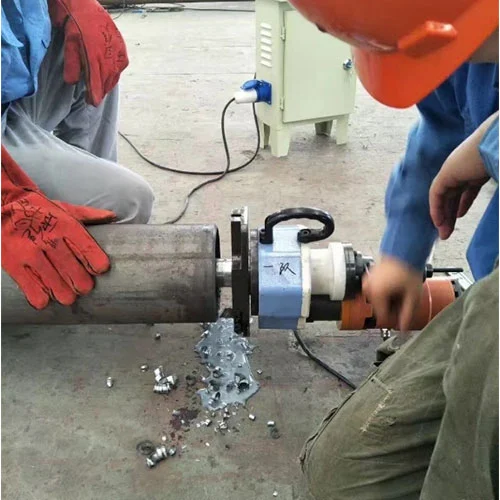

Caso de Engenharia

Normas Técnicas

Para a máquina de preparação de extremidades de tubo montada em ID (projeto, fabricação) e suas peças de reposição, além dos parâmetros técnicos e requisitos especificados na especificação, as últimas edições dos Padrões Nacionais (GB), Padrões da Indústria (JB, DL…) e Padrões Internacionais (SI, ANSI, ASME, AWS, API, DIN, ISO) devem ser seguidas. Os padrões aplicados para projeto e fabricação de produtos estão listados abaixo:

Código Geral para Construção e Aceitação de Instalação de Equipamentos Mecânicos GB50231 98

Diretrizes para Projeto de Segurança de Equipamentos Elétricos GB4064 1983

Segurança de Máquinas - Equipamentos Elétricos de Máquinas GB 5226.1 2002

Marcação de condutores isolados GB4884 85

Código para Aceitação de Qualidade de Construção de Estruturas de Aço GB 50205 2002

Código para Projeto de Estruturas de Aço GB 50017 2003

Padrão de fabricação para tubulação de processo: ASTM B31.3

Padrões Internacionais (SI, ANSI, AWS, API, DIN, ISO)

Documentação Técnica

Requisitos de documentação

Todos os desenhos e documentos técnicos fornecidos para a máquina de preparação de extremidades de tubo com montagem ID devem estar em conformidade com os padrões e especificações internacionais ou nacionais aplicáveis. SI (Sistema Internacional de Unidades) deve ser usado para todas as unidades no software e desenhos relacionados ao equipamento da máquina. Toda a documentação deverá ser fornecida em chinês.

Entregáveis ​​de documentação

Um conjunto de cópias impressas da documentação completa, juntamente com uma cópia eletrônica.

Escopo do Documento

Lista de embalagem (incluindo peças sobressalentes e acessórios fornecidos com o equipamento)

Manual de operação do equipamento, certificado de conformidade, certificado de garantia e procedimentos operacionais

Esquemas elétricos, diagramas de fiação de terminais, desenhos mecânicos, esquemas hidráulicos e desenhos de fundação do equipamento

Manuais de operação e certificados de conformidade para os principais componentes terceirizados

Perguntas frequentes

P: Quais são os principais parâmetros desta máquina de chanfrar do tipo expansão interna?

R: Esta máquina de preparação de extremidade de tubo montada em ID pode processar várias formas de chanfro, como tipo V, tipo I e tipo U, que podem atender totalmente aos requisitos de vários processos de soldagem e satisfazer as demandas de processamento de chanfro sob diferentes condições de trabalho. A faixa de diâmetro do tubo de processamento do equipamento é de 65-159 mm, a espessura máxima da parede de processamento pode atingir 15 mm e a velocidade de rotação da cabeça de corte é de 35R/min.

P: Quais são os recursos de tecnologia de processamento?

R: Adota processo completo de trabalho a frio sem alterar as propriedades do material do tubo. O avanço manual tipo catraca proporciona alta eficiência e qualidade de usinagem superior. A estrutura de expansão interna de conexão rápida permite montagem rápida em qualquer posição ao longo da tubulação.

P: Quais peças de trabalho ele pode manipular?

R: Executa corte e chanfro em tubos de aço carbono, aço inoxidável, aço-liga e outros tubos metálicos. Também permite o corte seguro e rápido de tubos, vasos de pressão e geradores de vapor de diversas especificações.

P: Onde esta máquina é aplicada?

R: Amplamente utilizado para instalação de tubos e reparos de emergência nas indústrias de petróleo, petroquímica, gás natural, alimentos, caldeiras, farmacêutica, energia nuclear e construção de locais. Leve e portátil, apresenta excelentes vantagens para cortes de grandes diâmetros no local.
