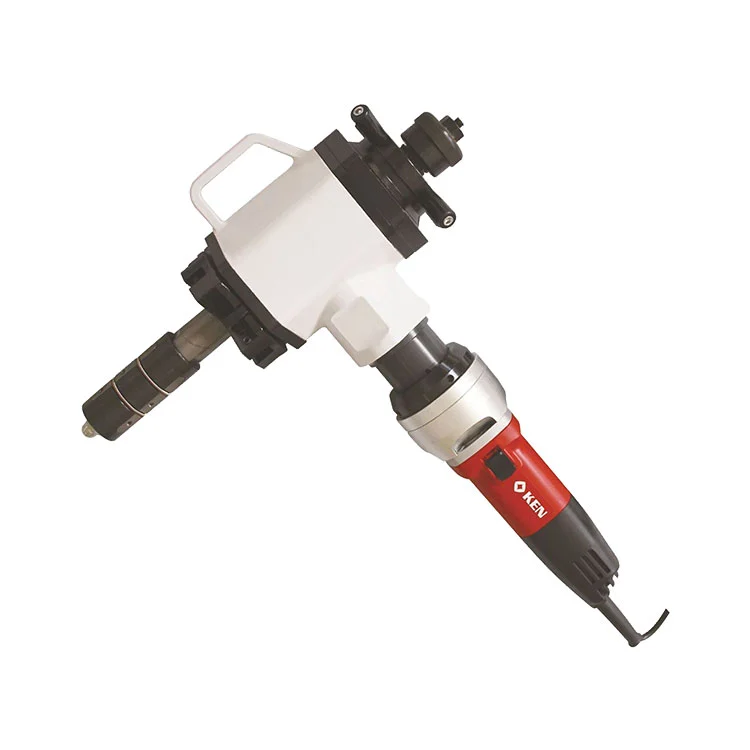

Máquina de chanfrar tubo de expansão interna

Esta máquina chanfradora de tubo de expansão interna adota novos mecanismos de desaceleração, fixação de expansão e alimentação, melhorando significativamente a estabilidade estrutural e a conveniência operacional. Ele suporta usinagem de chanfro V, I e U para diâmetros de tubos que variam de 45 mm a 120 mm, com velocidade da cabeça de corte de 50R/min. Apresentando um design leve e portátil, oferece vantagens distintas para o corte no local de tubos de grande diâmetro.

Recursos do produto

✅ Fácil operação no local

A fixação de parede externa multiponto e o design de ajuste rápido de expansão interna permitem uma instalação rápida em qualquer lugar da tubulação. O ajuste e o travamento requerem apenas uma chave padrão. Esta máquina chanfradora de tubo de expansão interna é leve e portátil, proporcionando excelente desempenho para operações de campo de grande diâmetro.

✅ Qualidade de corte superior

O processo de trabalho a frio puro preserva as propriedades do material do tubo. A ferramenta gira enquanto o tubo permanece estacionário. Oferece cortes limpos, sem deformação, sem rebarbas, para requisitos de soldagem de alta qualidade.

✅ Chanfros multi-especificações personalizáveis

Compatível com aço carbono, aço inoxidável, liga de aço, cobre, alumínio, titânio e tubos de plástico selecionados. Cobre diâmetros de tubo de 16 600 mm com modelos correspondentes. Suporta chanfro U, chanfro V único, chanfro J e outros perfis.

✅ Ampla compatibilidade para condições difíceis

Múltiplas opções de energia: motor multitensão ou acionamento do motor para locais fora da rede. Processa tubulações, vasos de pressão e geradores de vapor. Amplamente aplicado em projetos de petróleo, petroquímica, energia nuclear, farmacêutica, caldeiras e reparos de emergência.

Especificações Técnicas

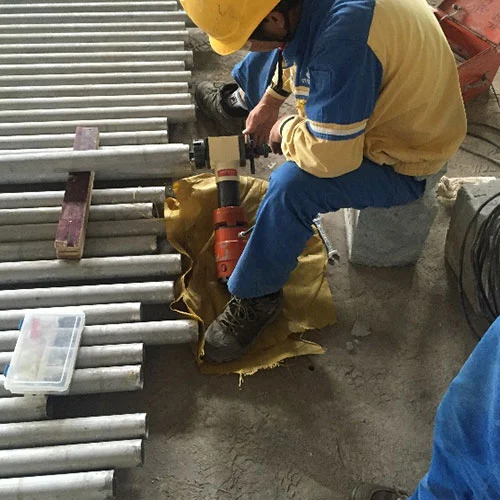

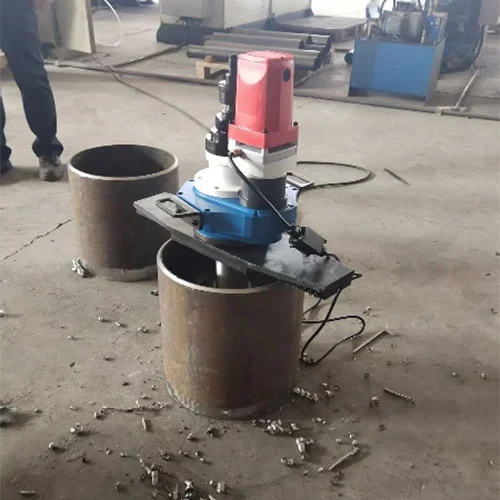

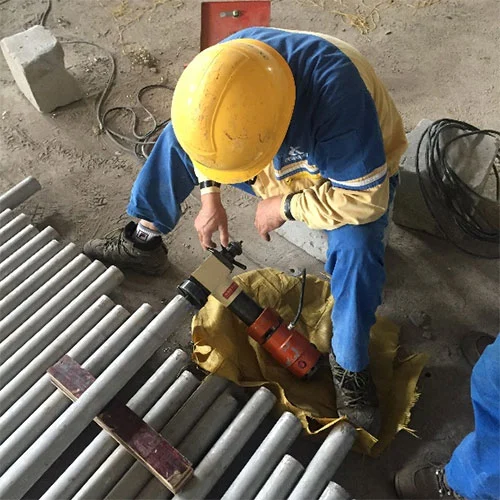

Caso de Engenharia

Perguntas frequentes

P: Qual é a faixa de usinagem deste chanfrador de tubo de expansão interna?

R: Esta máquina de chanfrar tubo de expansão interna é adequada para tubos com diâmetro interno de 45 120 mm e espessura de parede ≤15 mm. Otimizado para condições de trabalho de vários diâmetros, ele trava firmemente na parede interna do tubo ajustando o mecanismo de expansão para garantir usinagem estável para tubos de vários tamanhos.

P: Este chanfrador de tubo é fácil para operação no local?

R: Apresentando design leve e portátil, seu sistema de fixação pode facilmente prender o tubo por meio de expansão interna. Os componentes de fixação são simples de ajustar com apenas uma chave. Ele oferece vantagens importantes para o corte no local de tubos de grande diâmetro.

P: Que tal a qualidade do bisel e a segurança da operação?

R: Alta segurança é alcançada porque o tubo permanece estacionário enquanto o cortador gira para chanfrar. Produz cortes livres de deformação, sem rebarbas e limpos, ideais para aplicações que exigem soldagem de alta qualidade.

P: Quais são as capacidades em termos de fornecimento de energia e materiais processáveis?

R: Várias opções de energia estão disponíveis, incluindo motor multitensão ou acionamento de motor para locais de campo fora da rede. Pode processar vários tubos, como plástico, cobre, alumínio, aço carbono, aço inoxidável e titânio.

Documentação Técnica

Requisitos de documentação

Todos os desenhos e documentos técnicos fornecidos para a máquina de biselar tubo de expansão interna devem estar em conformidade com os padrões e especificações internacionais ou nacionais aplicáveis. SI (Sistema Internacional de Unidades) deve ser usado para todas as unidades no software e desenhos relacionados ao equipamento da máquina. Toda a documentação deverá ser fornecida em chinês.

Entregáveis ​​de documentação

Um conjunto de cópias impressas da documentação completa, juntamente com uma cópia eletrônica.

Escopo do Documento

Lista de embalagem (incluindo peças sobressalentes e acessórios fornecidos com o equipamento)

Manual de operação do equipamento, certificado de conformidade, certificado de garantia e procedimentos operacionais

Esquemas elétricos, diagramas de fiação de terminais, desenhos mecânicos, esquemas hidráulicos e desenhos de fundação do equipamento

Manuais de operação e certificados de conformidade para os principais componentes terceirizados
