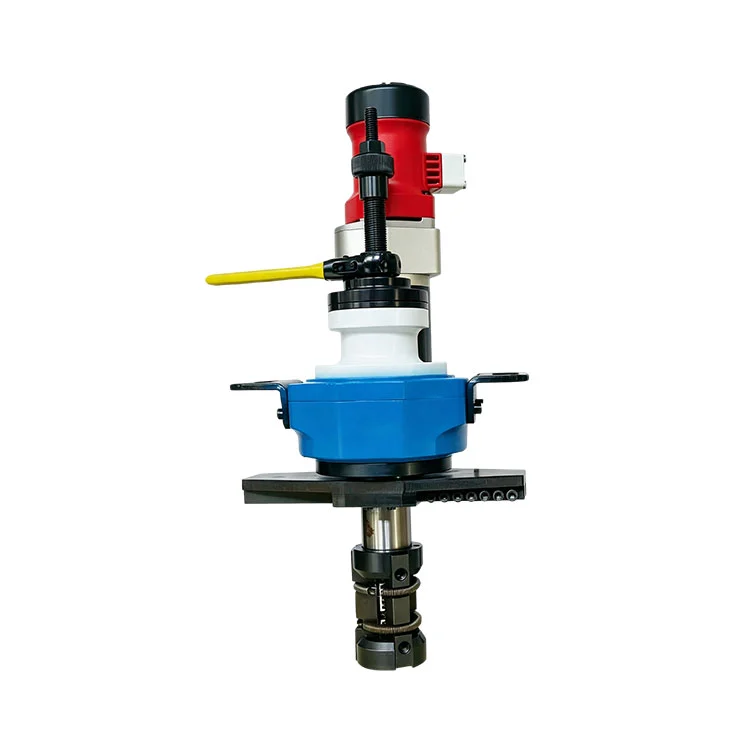

Braçadeira interna da máquina de preparação de extremidade de tubo

Desenvolvida a partir de anos de insights de mercado e feedback de usuários, esta braçadeira interna para máquina de preparação de extremidades de tubos é compacta e leve, ideal para trabalhos no local de tubulações de grande diâmetro.Faixa de usinagem: diâmetro de tubo de 80-252 mm, com opções personalizáveis.O design de inserção rápida de expansão interna permite a instalação em qualquer lugar da tubulação; a fixação multiponto na parede externa permite uma operação rápida e fácil.

Recursos do produto

Fixação externa multiponto

Montado com fixação multiponto na parede externa do tubo.O trabalho a frio completo preserva as propriedades originais do material do tubo.O avanço manual da catraca garante alta eficiência e qualidade de usinagem premium.

Configuração rápida flexível

A estrutura de expansão interna de ajuste rápido permite uma instalação rápida em qualquer posição ao longo das tubulações. Esta braçadeira interna para máquina de preparação de extremidades de tubo permite a fabricação personalizada de vários perfis de chanfro de solda, incluindoBisel em U, bisel em V único e bisel em J, atendendo a diversas especificações de usinagem do cliente.

Ampla faixa de usinagem

Cobre diâmetros de tubos de80 mm a 252 mmcom seleção flexível de modelos. Ele executa corte e chanfro rápido e seguro para tubos, vasos de pressão e geradores de vapor de diversas especificações.

Aplicação versátil na indústria

Compatível com tubos de aço carbono, aço inoxidável, aço-liga e outros tubos metálicos. Amplamente utilizado para instalação de tubos e reparos de emergência nos setores de petróleo, energia nuclear, farmacêutico, construção de locais e outros.

Especificações Técnicas

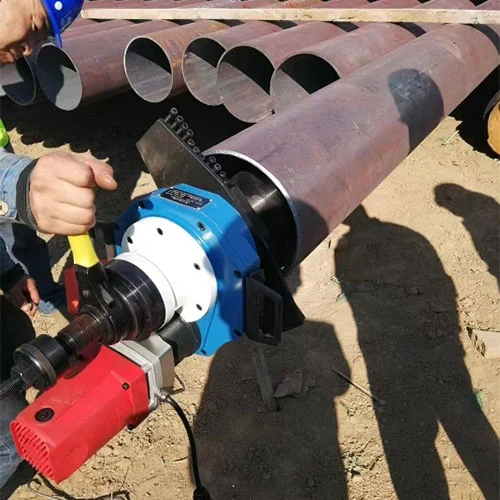

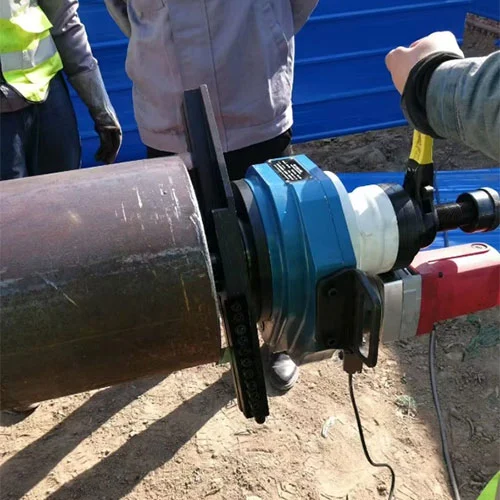

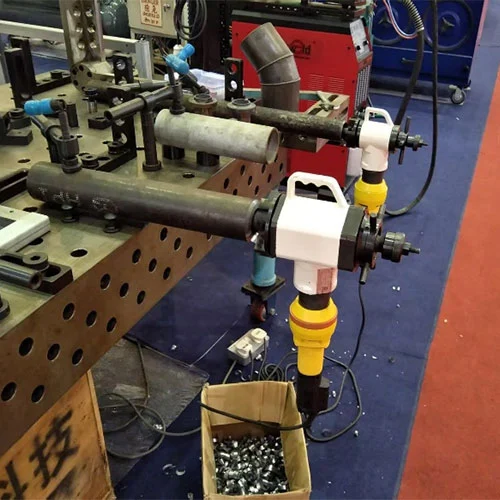

Caso de Engenharia

Tecnologia de Manutenção e Segurança

1.O ar comprimido fornecido à braçadeira interna da máquina de preparação de extremidades de tubo deve ser desidratado e filtrado para evitar corrosão dos componentes da máquina.

2.Após cada utilização, injete uma pequena quantidade de lubrificante ou agente antiferrugem na conexão de entrada de ar e sopre na máquina com ar comprimido.

3.Ao inserir a biseladora no tubo para posicionamento de expansão interna, evite colisão entre a aresta de corte e o tubo para evitar danos à lâmina.

4.Ao afrouxar o volante de expansão para remover ou reposicionar a máquina dentro do tubo, evite que a máquina deslize ainda mais para dentro do tubo, o que pode causar impacto entre a lâmina e o tubo e danificar a lâmina.

5.Gire o volante de alimentação lentamente. Observe a condição de contato entre a aresta de corte e as superfícies irregulares do tubo para evitar danos à ferramenta causados ​​por velocidade de alimentação excessiva.

6.Se a cabeça de corte parar durante a usinagem devido à alimentação rápida ou à pressão de ar insuficiente, feche a válvula de ar. Inverta a cabeça de corte e o volante de avanço para retrair a aresta de corte antes de retomar o processamento.

7.Após 80 horas de trabalho, aplique lubrificante e realize inspeção e ajuste completos da máquina.

Perguntas frequentes

P: Quais são os principais parâmetros desta máquina de chanfrar do tipo expansão interna?

R: Esta braçadeira interna para máquina de preparação de extremidade de tubo pode processar várias formas de chanfro, como tipo V, tipo I e tipo U, que podem atender totalmente aos requisitos de vários processos de soldagem e satisfazer as demandas de processamento de chanfro sob diferentes condições de trabalho.A faixa de diâmetro do tubo de processamento do equipamento é de 80-252 mm, a espessura máxima da parede de processamento pode atingir 15 mm e a velocidade de rotação da cabeça de corte é de 16R/min.

P: Quais benefícios de desempenho ele oferece?

R: O sistema de expansão interna fixa os tubos firmemente. O ajuste do fixador requer apenas um tamanho de chave. A alta segurança é alcançada girando as ferramentas de corte contra tubos estacionários. Cortes limpos, sem distorções e sem rebarbas atendem perfeitamente aos requisitos de soldagem de alto padrão. Várias opções de energia estão disponíveis:motores de tensão variável ou acionamento do motor para locais de campo sem fonte de alimentação.

P: Quais materiais de tubo são compatíveis?

R: Adequado para tubos de plástico, cobre, latão, ferro, aço carbono, alumínio, aço de alta qualidade, aço inoxidável premium, titânio e muito mais.

P: Por que é adequado para projetos de reparos de emergência em campo?

R: Leve e fácil de transportar, apresenta excelente desempenho para cortes no local de grandes diâmetros. Várias soluções de energia estão disponíveis: motores de diferentes tensões para diversas regiões ou acionamento do motor para locais externos fora da rede. É amplamente utilizado nas indústrias de petróleo, petroquímica, gás natural, caldeiras, farmacêutica, energia nuclear e construção de locais para instalação de tubos e manutenção de emergência.

Serviço pós-venda

●A braçadeira interna da máquina de preparação de extremidades de tubo é coberta por umGarantia gratuita de 12 mesesa partir da data de aceitação, implementando a filosofia de serviço de longa data da Xianjin Pipeline e o compromisso de serviço com garantia de operação.

●Em caso de falha do equipamento dentro do período de garantia, o Vendedor presta serviços gratuitos de consulta técnica e manutenção. A resposta por telefone será dada dentro2 horaspara perguntas e resposta por escrito dentro8 horas. O pessoal de serviço no local será enviado conforme necessário: chegue ao local dentro24 horaspara distâncias inferiores a 800 km, e dentro48 horaspara distâncias superiores a 800 km. A equipe de atendimento não sairá do local até que a falha seja resolvida e o cliente esteja satisfeito.

●Após o término da garantia, a resposta por telefone será feita dentro2 horasapós o recebimento do aviso de serviço. Se a falha não puder ser eliminada por telefone, técnicos serão enviados ao local para manutenção e solução de problemas de acordo com os prazos acima.
