Como uma máquina de corte chanfrado de alta precisão pode melhorar a precisão do processamento de tubos e a eficiência da soldagem

Para projetos de tubulações industriais onde a precisão, a eficiência e a preparação confiável da solda são importantes,Xianjinfornece soluções avançadas de processamento de tubos. Isso éMáquina de corte chanfrado de alta precisãocombina alimentação CNC de precisão, construção integrada montada em skid e corte e chanfro simultâneos para ajudar os fabricantes a melhorar a consistência da produção e reduzir o tempo de instalação no local.

Uma máquina de corte chanfrado de alta precisão foi projetada para cortar tubos e preparar suas extremidades para soldagem em um processo controlado e repetível. Ao combinar operações de corte e chanfro, equipamentos modernos ajudam a reduzir a usinagem secundária, melhorar a consistência dimensional e agilizar a fabricação de tubulações. Este artigo explora os princípios de funcionamento da máquina, principais recursos, especificações técnicas, aplicações industriais e considerações de compra. Ele também explica como a série SME-II da Xianjin aborda eficiência de instalação, manuseio de tubos e precisão de processamento para ambientes industriais exigentes.

Índice

1. O que é uma máquina de corte chanfrado de alta precisão?

2. Por que a precisão é importante no chanframento de tubos?

3. Quais são os principais recursos da máquina de Xianjin?

4. Especificações Técnicas e Seleção de Modelo

5. Como o design integrado montado em skid ajuda?

6. Quais indústrias se beneficiam com este equipamento?

7. Como escolher a máquina de corte chanfrada certa

8. Perguntas frequentes

9. Conclusão

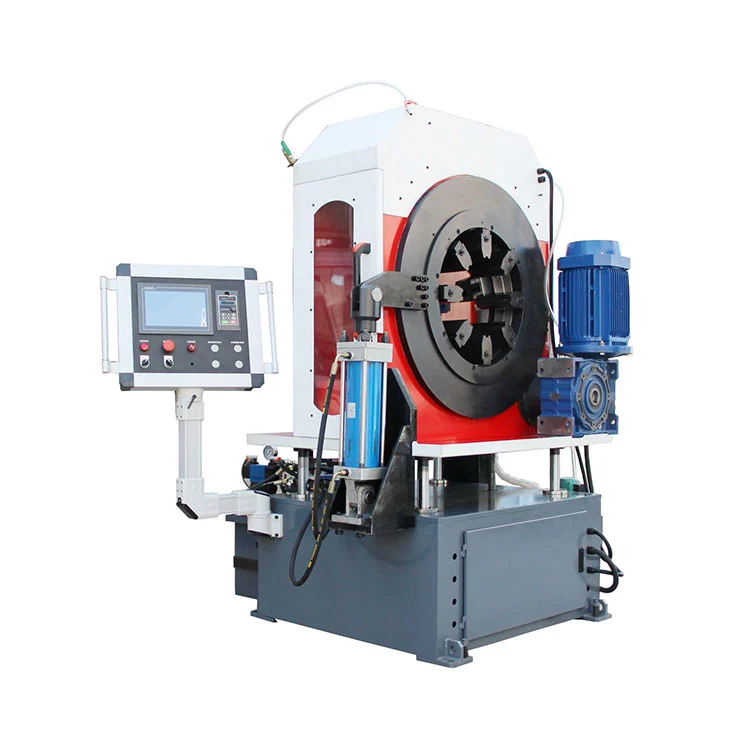

1. O que é uma máquina de corte chanfrado de alta precisão?

Uma máquina de corte chanfrado de alta precisão é um equipamento industrial especializado que corta seções de tubos e forma bordas chanfradas controladas com precisão para preparação de soldagem. Em vez de depender de operações separadas de corte, retificação e acabamento de bordas, uma máquina integrada pode concluir diversas etapas de usinagem em um fluxo de trabalho coordenado.

O chanfro cria uma borda angular que ajuda a preparar uma junta para soldagem. A geometria necessária depende das dimensões do tubo, espessura da parede, configuração da junta, procedimentos de soldagem e padrões de engenharia aplicáveis. A preparação correta apoia o ajuste consistente da junta e ajuda os soldadores a atingir o perfil de solda especificado.

A máquina de corte chanfrado de alta precisão da Xianjin Pipeline foi desenvolvida em conjunto com a China National Chemical Engineering No. 16 Construction Co., Ltd. (CNCEC 16), combinando experiência em processamento de dutos com requisitos práticos de engenharia.

O equipamento é particularmente relevante para projetos que exigem preparação repetível de extremidades de tubos, instalação eficiente e usinagem consistente em vários tamanhos de tubos. Para soluções relacionadas, explore a página do produto Máquina de corte chanfrado de alta precisão.

2. Por que a precisão é importante no chanframento de tubos?

A preparação da extremidade do tubo afeta diretamente a qualidade e a eficiência da soldagem posterior. Quando as dimensões de corte ou a geometria do chanfro variam excessivamente, os operadores podem precisar de retificação adicional, ajustes de alinhamento ou medições repetidas antes do início da soldagem.

Um processo de usinagem orientado à precisão ajuda a enfrentar esses desafios de diversas maneiras.

• Alimentação mais consistente:Um mecanismo de alimentação CNC de precisão suporta movimentos controlados durante a usinagem e melhora a repetibilidade.
• Acabamento secundário reduzido:O corte e o chanfro integrados podem reduzir a necessidade de operações separadas de preparação de arestas quando a geometria resultante atende aos requisitos do projeto.
• Melhor preparação conjunta:A geometria chanfrada consistente facilita o posicionamento das seções do tubo e o cumprimento dos procedimentos de soldagem aprovados.
• Maior eficiência de produção:Ciclos de processamento mais curtos podem ajudar as equipes de fabricação a manusear mais peças durante um turno.
• Melhor controle do processo:Parâmetros predefinidos e procedimentos operacionais repetíveis ajudam a reduzir a variação entre operadores e lotes de produção.

Contudo, a precisão da máquina por si só não garante a qualidade da solda. Ferramentas adequadas, fixação segura, condições do material, treinamento do operador e procedimentos de inspeção continuam essenciais. Os compradores devem avaliar o desempenho em relação às tolerâncias reais e aos requisitos de soldagem de seus projetos.

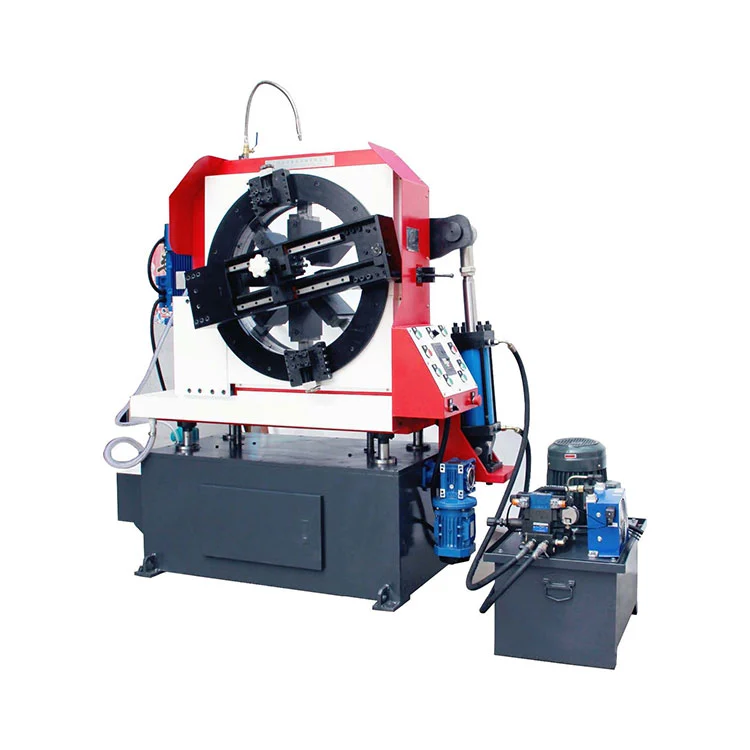

3. Quais são os principais recursos da máquina de Xianjin?

Alimentação CNC de precisão e acionamento de frequência variável

A máquina usa um motor de frequência variável de 380V e um mecanismo de alimentação CNC de precisão. De acordo com as especificações do produto da Xianjin, a precisão da alimentação pode atingir ±0,07 mm. A alimentação controlada oferece suporte à usinagem estável e ajuda os operadores a manter condições de processamento consistentes.

O sistema de frequência variável também permite que a velocidade operacional seja ajustada para atender aos requisitos de usinagem, ajudando a equilibrar a produtividade com a estabilidade do corte.

Corte e Biselamento Integrados

Combinar o corte e a preparação do chanfro em um único fluxo de trabalho pode reduzir as transferências de peças e o manuseio desnecessário. A máquina suporta múltiplas configurações de processamento, incluindo corte com chanfro unilateral, chanfro dupla face e chanfro composto, dependendo da operação e das ferramentas selecionadas.

Para as equipes de produção, o principal benefício é uma rota mais simplificada, desde o tubo bruto até um componente pronto para soldagem.

Fixação Hidráulica e Alimentação Automática

O posicionamento seguro da peça é fundamental para a usinagem de precisão. O equipamento da Xianjin incorpora fixação hidráulica e funções automáticas de alimentação e retração para apoiar o processamento controlado. Dependendo da configuração, funções adicionais incluem elevação automática, configuração de ferramenta a laser e alimentação e descarga automática controlada sem fio.

Ferramentas Modulares e Conveniência do Operador

Ferramentas modulares de troca rápida ajudam a acomodar diferentes requisitos de chanfro. Um painel táctil inteligente com parâmetros predefinidos também simplifica a operação de rotina. De acordo com o fabricante, os novos operadores podem trabalhar de forma independente após aproximadamente 30 minutos de formação, embora as necessidades reais de formação dependam da experiência anterior e dos procedimentos do local.

Juntos, esses recursos têm como objetivo melhorar a repetibilidade, reduzir a intervenção manual e dar suporte a cronogramas exigentes de fabricação de dutos.

4. Especificações Técnicas e Seleção de Modelo

Ao selecionar uma máquina de corte chanfrado de alta precisão, os compradores devem combinar a faixa de usinagem, a espessura da parede do tubo e a configuração de fixação com seus requisitos reais de produção. Xianjin lista vários modelos SME-II para diferentes diâmetros de tubos.

Nota: As especificações baseiam-se nas informações do modelo publicadas pelo fabricante. Confirme a configuração final, a compatibilidade do tubo e os limites de processamento com a Xianjin antes de fazer o pedido.

Outros detalhes de desempenho publicados incluem:

• Precisão de alimentação de até ±0,07 mm.
• Tempo de processamento relatado de 3 a 5 minutos para tubo DN300 sob as condições declaradas pelo fabricante.
• Uma capacidade de processamento relatada de aproximadamente 20 peças por hora.
• Uma rugosidade superficial usinada relatada de Ra 12,5 μm.
• Compatibilidade com aço inoxidável 304/316 e aço liga, sujeito às condições de operação especificadas.

A produção real depende do material do tubo, espessura da parede, geometria do chanfro, ferramentas, procedimentos do operador e condições de produção. Os compradores devem solicitar uma avaliação de processamento de amostra quando um projeto exigir uma tolerância ou acabamento específico.

5. Como o design integrado montado em skid ajuda?

A instalação do equipamento pode criar atrasos significativos quando um projeto exige alinhamento preciso, ajustes repetidos e comissionamento especializado. A Xianjin enfrenta esse desafio com uma estrutura integrada montada em skid que combina os principais componentes da máquina em uma plataforma unificada.

O fabricante afirma que a montagem no local pode ser concluída em aproximadamente uma hora em condições adequadas. Este projeto visa reduzir a complexidade da instalação e diminuir o tempo entre a chegada do equipamento e a preparação da produção.

O design SME-II também usa uma estrutura suspensa de centro baixo e um sistema de estabilização deslizante de quatro colunas. O fabricante especifica uma altura central de passagem de tubo consistente em toda a faixa declarada de tubos de 30 a 630 mm, enquanto o modelo SME-762-II possui uma faixa de usinagem listada maior. Confirme a faixa de altura central aplicável para o modelo exato antes de planejar o manuseio de materiais.

Para projetos com janelas de instalação limitadas, mudanças frequentes no tamanho dos tubos ou logística exigente no local, essas considerações de projeto podem ser tão importantes quanto a velocidade de corte.

6. Quais indústrias se beneficiam com este equipamento?

O corte de tubos de alta precisão e a preparação de chanfros suportam uma ampla gama de aplicações industriais. Xianjin identifica o processamento petroquímico, a produção de alimentos e bebidas, a biomedicina, a energia e a energia como setores relevantes.

• Engenharia Petroquímica:Prepare extremidades de tubos para fabricação e instalação em sistemas de tubulação de processo.
• Energia e potência:Apoie a preparação de tubulações para instalações onde a consistência dimensional e os procedimentos documentados são importantes.
• Alimentos e bebidas:Tubulação de aço inoxidável compatível com o processo usada em sistemas de produção e utilidades.
• Instalações biofarmacêuticas:Apoie os fluxos de trabalho de fabricação de tubulações de aço inoxidável, sujeito aos requisitos de projeto e validação higiênicos aplicáveis.
• Construção de dutos industriais:Reduza o manuseio repetido e melhore a consistência da preparação das extremidades dos tubos nos locais de fabricação.

Para aplicações em aço inoxidável, os compradores devem considerar a qualidade do material, os requisitos de superfície, o controle de contaminação e a adequação das ferramentas de corte e dos arranjos de resfriamento. A máquina deve ser selecionada de acordo com o procedimento de fabricação real, e não apenas com o nome da indústria.

Dependendo da peça e do escopo do projeto, outros equipamentos da linha Xianjin também podem ser relevantes, incluindo suas soluções de corte e biselamento de tubos, máquinas de faceamento de extremidades de tubos e máquinas CNC de corte e biselamento.

7. Como escolher a máquina de corte chanfrada certa

A escolha do equipamento com base apenas na velocidade anunciada ou no valor de precisão pode levar a incompatibilidades entre a máquina e a linha de produção. Um processo prático de seleção começa com a peça de trabalho e termina com a verificação da configuração operacional completa.

Defina os requisitos da peça de trabalho

• Registre os diâmetros externos mínimo e máximo do tubo.
• Identifique toda a faixa de espessura de parede e classes de materiais.
• Especifique os ângulos de chanfro necessários, os tipos de chanfro e se é necessária preparação de um ou dois lados.
• Confirme as tolerâncias dimensionais e os critérios de aceitação do acabamento superficial.

Avalie a capacidade de produção

Estime o rendimento diário ou por hora usando tempos de ciclo realistas, incluindo carga, fixação, usinagem, descarga e inspeção. Um ciclo de corte citado não é necessariamente igual ao ciclo de produção total. Considere com que frequência as ferramentas precisam ser trocadas e se a máquina funcionará como uma unidade autônoma ou como parte de uma linha automatizada.

Revise a instalação e o suporte

Verifique o espaço disponível, a fonte de alimentação, o equipamento de elevação, as disposições de manuseio de materiais e os requisitos de refrigeração. Pergunte ao fabricante sobre comissionamento, treinamento de operadores, peças de reposição, cobertura de garantia e suporte técnico para o destino pretendido.

Verifique a configuração antes da compra

Antes de emitir um pedido de compra, solicite a confirmação por escrito do modelo selecionado, faixa de usinagem, ferramentas, arranjo de fixação, acessórios incluídos, cronograma de entrega e critérios de aceitação. Para aplicações críticas, organize uma demonstração ou teste de amostra usando material de tubo representativo.

Essas verificações ajudam os compradores a comparar equipamentos com base em necessidades de produção mensuráveis, em vez de confiar em afirmações gerais sobre precisão ou eficiência.

8. Perguntas frequentes

Q1: Qual é o objetivo principal de uma máquina de corte chanfrado de alta precisão?

Sua principal finalidade é cortar trechos de tubos e preparar suas extremidades para soldagem com dimensões e geometria de bisel controladas. A combinação dessas operações pode reduzir etapas de usinagem separadas, manuseio de peças e acabamento manual quando os resultados desejados são alcançados.

Q2: Qual é a precisão de alimentação da máquina SME-II da Xianjin?

De acordo com as informações do produto publicadas pela Xianjin, o mecanismo de alimentação CNC de precisão atinge uma precisão de alimentação de até ±0,07 mm. Este valor refere-se à precisão de alimentação e não deve ser interpretado automaticamente como a tolerância dimensional total de cada peça acabada.

Q3: Quais tamanhos de tubos a série SME-II pode processar?

A gama de modelos publicada estende-se de 30–168 mm para o SME-168-II a 457–762 mm para o SME-762-II. O modelo apropriado depende da faixa de diâmetro necessária, espessura da parede e configuração de fixação. Confirme todos os limites operacionais com o fabricante antes da compra.

Q4: A máquina pode processar aço inoxidável?

Sim. Xianjin identifica aço inoxidável 304/316 e aço-liga entre os materiais compatíveis. A adequação real depende das especificações do material, da espessura da parede, das ferramentas de corte, dos arranjos de resfriamento e da qualidade exigida da aresta acabada.

Q5: Com que rapidez o equipamento pode ser instalado no local?

Xianjin afirma que o projeto integrado montado em skid pode suportar a montagem no local em aproximadamente uma hora sob condições adequadas. A prontidão do local, as conexões externas, as verificações de segurança e os requisitos de comissionamento específicos do projeto podem afetar o tempo necessário antes do início da produção.

Q6: O que os compradores devem confirmar antes de fazer o pedido?

Confirme as faixas de diâmetro do tubo e espessura da parede, geometria do chanfro, classes de material, tolerâncias exigidas, capacidade de produção, ferramentas incluídas, condições de instalação, prazos de entrega, garantia e suporte pós-venda. Uma confirmação técnica por escrito ajuda a garantir que a configuração selecionada atenda à aplicação pretendida.

9. Conclusão

Uma máquina de corte chanfrado de alta precisão pode ajudar os fabricantes industriais a melhorar a preparação das extremidades dos tubos, manter condições de usinagem consistentes e reduzir o manuseio desnecessário entre o corte e a preparação da soldagem. Para os compradores, as considerações mais importantes são a compatibilidade da peça, precisão verificada, rendimento realista, requisitos de instalação e suporte técnico de longo prazo.

A Xianjin Pipeline combina experiência em processamento de tubulações com seu design integrado SME-II montado em skid, alimentação CNC de precisão, fixação hidráulica e múltiplas configurações de usinagem. Sua linha de equipamentos para processamento de tubos oferece opções para diferentes faixas de diâmetros e requisitos industriais.

Se você estiver avaliando uma máquina de corte chanfrado de alta precisão para um próximo projeto de tubulação,Contate-nospara discutir as dimensões do tubo, classes de material, especificações de chanfro, metas de produção e condições de instalação. A Xianjin pode ajudá-lo a identificar um modelo adequado, confirmar detalhes técnicos e explorar opções de personalização e suporte pós-venda para sua aplicação.
