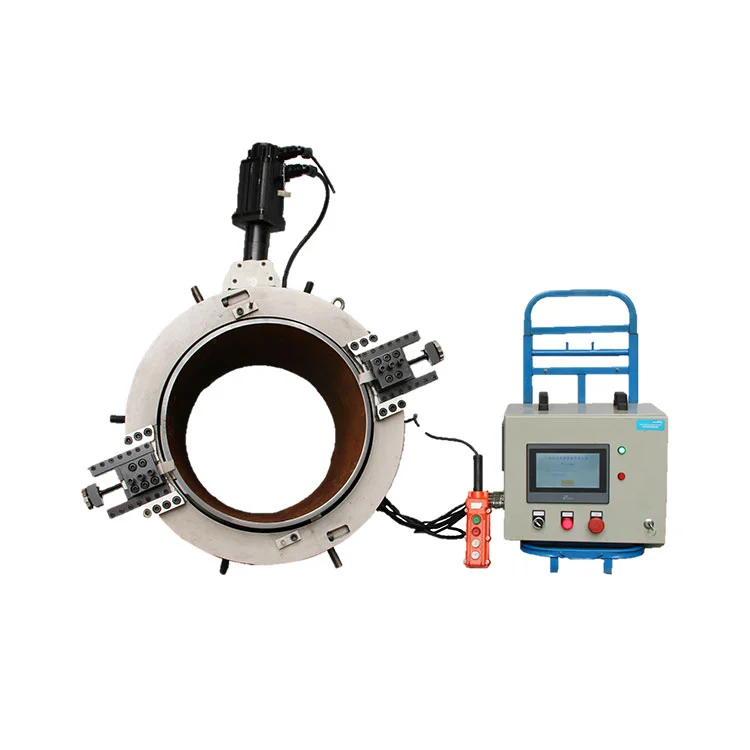

Máquina de chanfrar e cortar braçadeira externa servo-acionada

Construída em liga de alta densidade e alta resistência, esta máquina de chanfrar e corte com braçadeira externa servoacionada integra funções de corte e chanfro. Ele se conecta ao servo motor por meio de acoplamentos de conexão rápida para montagem plug-and-play e conveniente. O servo motor combinado adota um design à prova de explosão de maior segurança. Múltiplas medidas de proteção suprimem faíscas, arcos elétricos e altas temperaturas perigosas, permitindo uma operação segura emZona 2 áreas perigosas explosivas.

Vantagens do produto

Usinagem Integrada em Uma Passagem

Construída com liga de alta densidade e alta resistência, esta máquina de chanfrar e corte com braçadeira externa acionada por servo suporta servo acionamento para corte e chanfro combinados. A ferramenta orbital automática proporciona alta remoção de material em uma única passagem, produzindoextremidades de tubos sem rebarbas e sem distorção. Fresas intercambiáveis ​​geram vários ângulos de chanfro para prontidão imediata para soldagem.

Operação conveniente no local

Leve e portátil, ideal para usinagem em campo de grandes diâmetros. Rolamentos ajustáveis ​​carregados no pescoço combinados com pista inferior reforçada garantem desempenho estável. Fixação rápida com ajuste de chave única. O design da ferramenta rotativa de tubo estacionário melhora a segurança operacional.

Diversas configurações de energia

Múltiplas opções de potência: motor multivoltagem ou acionamento do motor para condições externas sem energia. Servoacoplamentos de conexão rápida permitemconfiguração plug-and-playpara reconfiguração rápida em diversos ambientes de site.

Ampla compatibilidade de materiais e aplicações

Funciona com plástico, cobre, latão, ferro, aço carbono, alumínio, aço de alta qualidade, aço inoxidável premium e titânio. Tamanhos não padronizados e perfis chanfrados especiais são personalizáveis. Amplamente utilizado para preparação de tubos pré-soldados nas indústrias de petróleo, petroquímica, alimentos, bebidas e laticínios, farmacêutica, metalurgia, tratamento de água, construção naval e energia.

Especificações Técnicas

Introdução ao motor servo-acionado

O servo motor para máquina de chanfrar e corte com braçadeira externa acionada por servo oferece vantagens proeminentes. O sistema de servocontrole oferece regulação de circuito fechado de alta precisão, proporcionando melhor resposta dinâmica, precisão de posicionamento e estabilidade durante o corte em comparação com acionamentos convencionais. Com eficiência energética e baixa manutenção, reduz os custos operacionais, suporta a produção contínua automatizada e aumenta a adaptabilidade e a confiabilidade do equipamento sob condições de trabalho adversas.

1.Este motor apresenta uma construção à prova de explosão de maior segurança. Uma série de medidas confiáveis ​​são adotadas para suprimir faíscas, arcos elétricos e condições perigosas de alta temperatura, permitindo operação segura em áreas perigosas explosivas da Zona 2.

2.Ele adota excitação sem escova, equipado com um disco retificador rotativo e gabinete de excitação estática para desempenho confiável do sistema de controle de excitação. A comutação de excitação dependente de deslizamento de polaridade positiva é precisa sem cargas de choque. O sistema de excitação oferece proteção confiável contra perda de sincronismo e forte capacidade de ressincronização. O projeto de circuito razoável evita o aquecimento anormal dos resistores de descarga durante a operação, com uma ampla faixa de ajuste para a corrente de excitação.

3.O motor principal síncrono, o excitador CA e o disco retificador rotativo são dispostos coaxialmente. O disco retificador pode ser instalado entre o motor principal e a excitatriz ou na parte externa da caixa do mancal.

4.Classificação de proteção do gabinete:IP54.

5.A estrutura de isolamento Classe F é aplicada; o aumento da temperatura do enrolamento é avaliado de acordo com os critérios da Classe B.

6.Equipado com um aquecedor anticondensação de segurança aumentada, montado fixamente dentro da tampa inferior do motor para fornecer aquecimento e proteção contra umidade durante o desligamento.

7.Matérias-primas de alta qualidade são selecionadas. Margens suficientes são reservadas para cálculos elétricos e mecânicos para satisfazer os requisitos de confiabilidade operacional e controle de temperatura para motores de maior segurança.

8.O monitoramento operacional abrangente é implementado: transformadores de corrente com autoequilíbrio de segurança aumentada para proteção diferencial são instalados na caixa de terminais principal. Resistores térmicos de platina Pt100 funcionais e sobressalentes estão embutidos nos enrolamentos do estator. Indicadores de temperatura local e terminais de sinal remoto são fornecidos para ambas as rótulas do tipo pedestal.

Tabela de seleção de faixa de corte

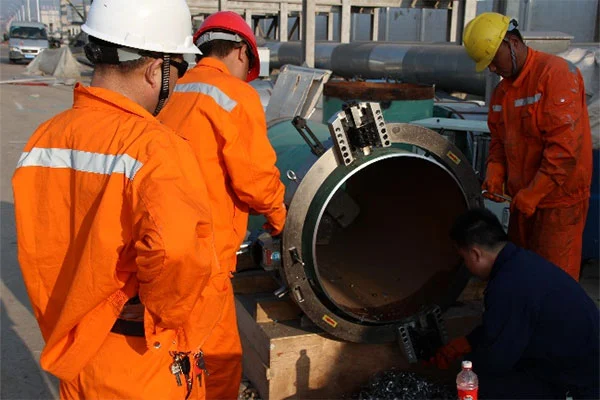

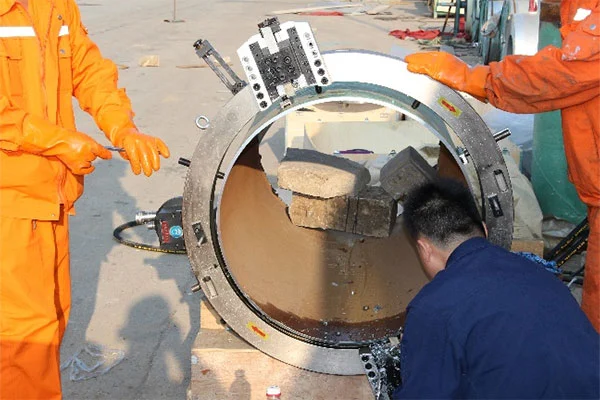

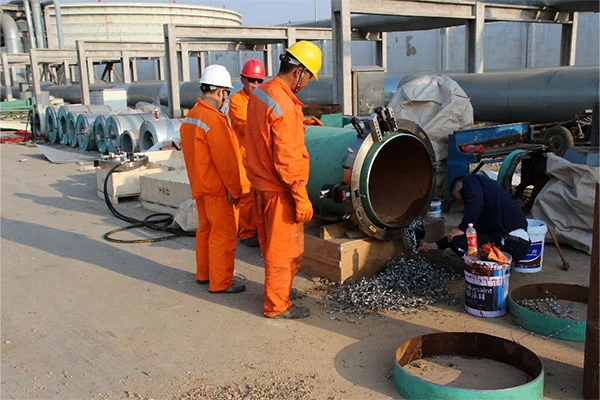

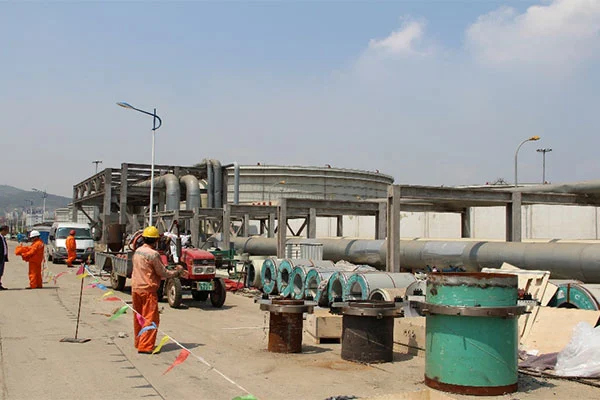

Caso de Engenharia

Perguntas frequentes

P: Que tipos de chanfros a máquina suporta e qual é a sua faixa de usinagem?

R: A máquina chanfradora de corte com braçadeira externa servoacionada pode produzir chanfros personalizados e cobre uma faixa de usinagem de até2500 milímetroscom seleção de modelo disponível conforme necessário. Além de tubos, permite corte e biselamento seguros e eficientes para vasos de pressão e geradores de vapor.

P: O servo motor apresenta desempenho à prova de explosão?

R: É equipado com um servo motor à prova de explosão de segurança aumentada. Múltiplas medidas de proteção eliminam riscos de faíscas, arcos elétricos e altas temperaturas, permitindo uma operação segura emAtmosferas explosivas da Zona 2. PossuiClassificação do gabinete IP54eIsolamento Classe F. Aquecedores anticondensação integrados e sensores de temperatura Pt100 suportam leitura local e transmissão remota de sinal.

P: Quais são seus principais setores de aplicação?

R: Amplamente aplicado nas indústrias de petróleo, petroquímica, gás natural, construção naval e offshore, geração de energia, metalurgia, tratamento de água, farmacêutica e de processamento de alimentos. Ele atende aos requisitos de pré-fabricação, instalação e reparo de emergência no local e é particularmente adequado para condições complexas, como locais de campo fora da rede e ambientes explosivos perigosos.

P: A fonte de energia é intercambiável?

R: Esta série de produtos suporta módulos de potência hidráulicos, elétricos, pneumáticos e servo intercambiáveis. Configurações de energia flexíveis permitem a seleção de motores multitensão ou acionamentos de motores de acordo com as condições regionais e locais, tornando-os aplicáveis ​​para operações de campo fora da rede.

P: Sobre qualidade de usinagem e serviços personalizados?

R: Oferece alta remoção de material e alta eficiência com corte e chanfro integrados. As extremidades do tubo acabado sãosuave, sem rebarbas e sem distorção. Diferentes ângulos de chanfro podem ser alcançados trocando as fresas. Tamanhos personalizados não padronizados e perfis chanfrados especiais estão disponíveis para atender a requisitos especiais de usinagem.
