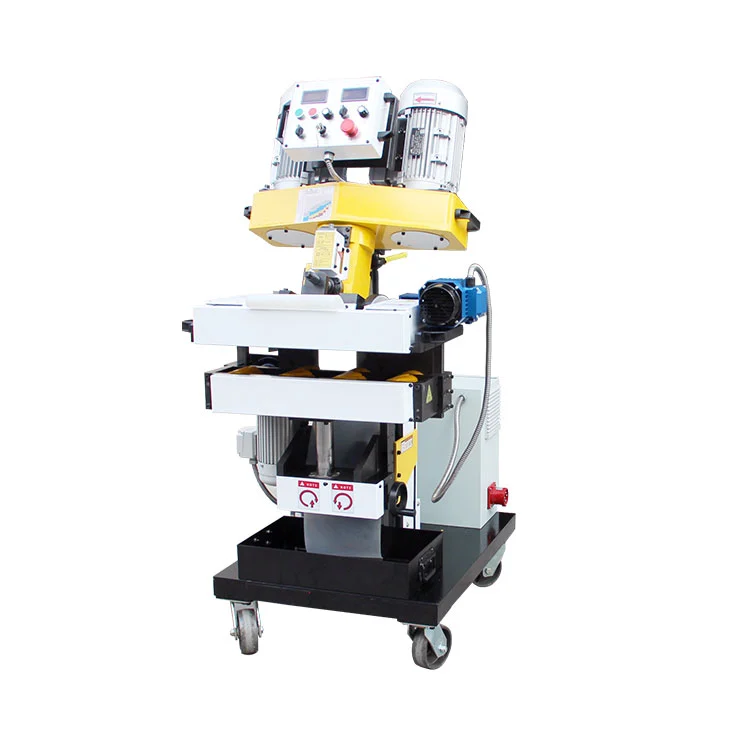

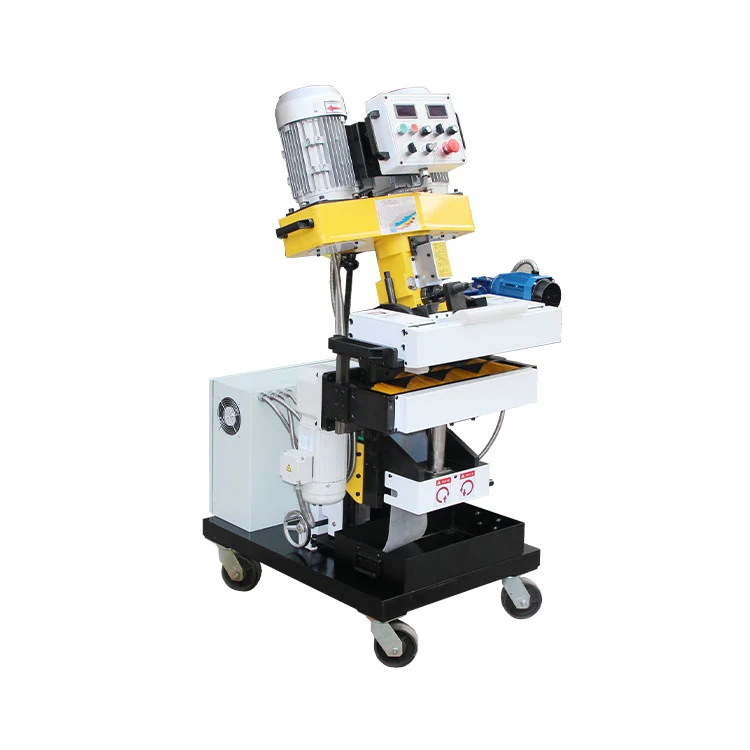

Máquina chanfradora automática de placas

A máquina chanfradora automática de placas é dedicada ao chanframento pré-soldado de placas metálicas, comÂngulo de bisel ajustável de 0°-90°. Bisel de passagem única:0-30 mm, máximo100 mmatravés de corte multipassagem. Ele fornece fácil ajuste de ângulo, operação ecologicamente correta, geometria de chanfro precisa e superfície com acabamento liso, destacando-se na usinagem de aço inoxidável.

Recursos do produto

Sistema de acionamento duplo

Esta máquina chanfradora automática de placas adota padrão IEC duplo3000Wmotores CA assíncronos trifásicos, emparelhados com eixo ortogonal IEC800Wredutor de alta velocidade e alto torque. A potência robusta e a estrutura rígida garantem um corte estável e sem vibrações para chapas grossas.

Biselamento de alta precisão

1,5 mmajuste incremental da profundidade do chanfro,0°-90°ângulo de bisel ajustável. Velocidade de viagem:0-1,2m/min, velocidade da cabeça de corte:800 RPM. Espessura da placa aplicável:8-100 mm; bisel de passagem única0-30 mm, bisel máximo100 mm. Configuração de ângulo flexível e fácil troca de ferramenta.

Fácil operação e mobilidade

Curso autopropelido de frequência variável, sem necessidade de empurrão manual. A fixação auto-apertável evita o deslizamento das bordas. Cilindro incorporado para elevação automática, rolos de poliéster resistentes ao desgaste, rodas universais de alumínio para diversas condições de local. Volante que economiza trabalho, layout compacto, coleta centralizada de cavacos.

Seguro e durável

Armário elétrico reforçado comProteção à prova de explosão IP54, Isolamento de cabo Classe F e proteção contra aumento de temperatura Classe B. Componentes industriais com proteção contra sobrecarga, conectores de aviação, interruptor de avanço/reversão, partida/parada com um toque e painel HMI visual para proteção de segurança completa.

Modo de chanfro principal

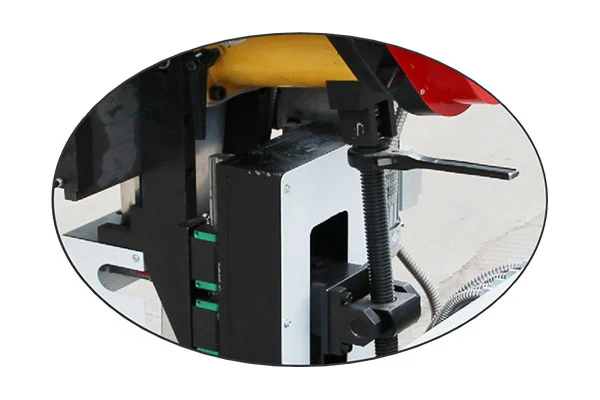

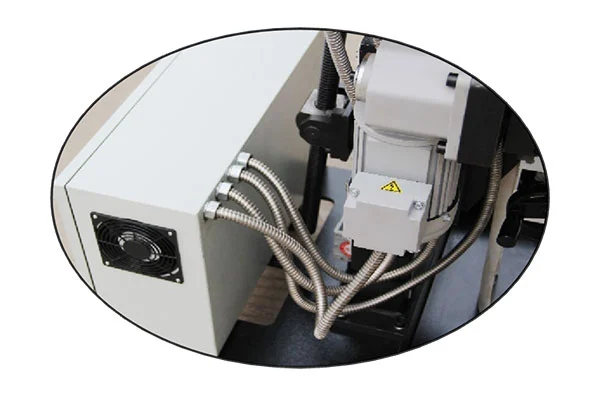

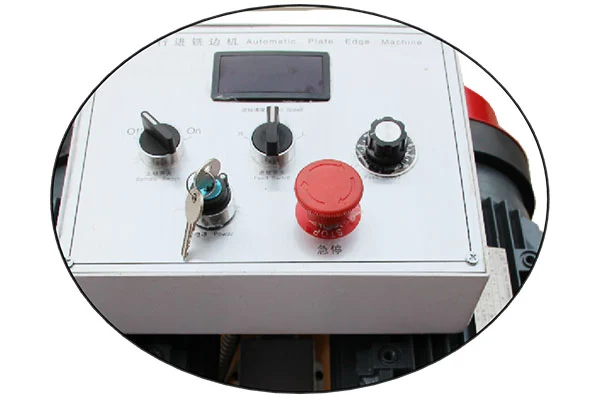

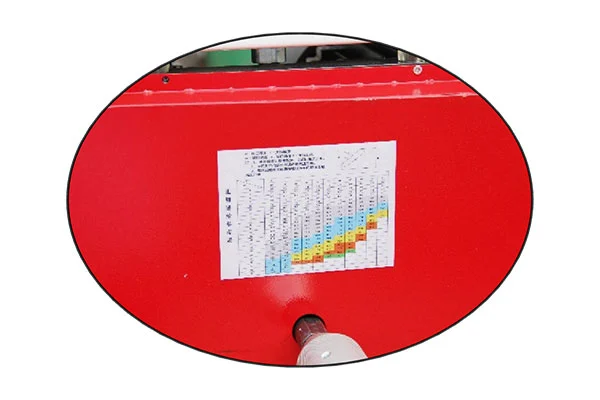

Visualizações detalhadas

Parâmetros Técnicos

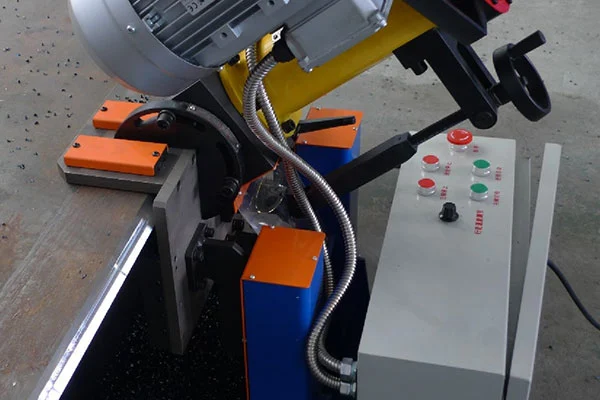

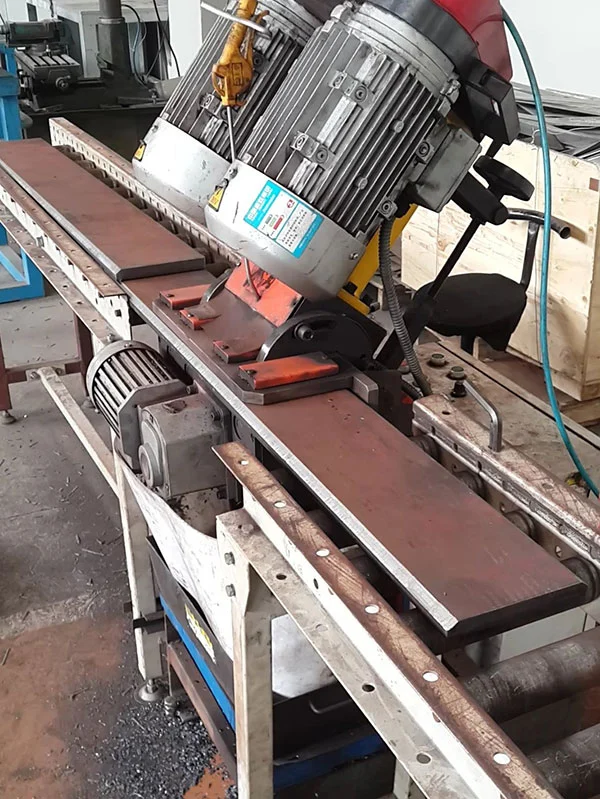

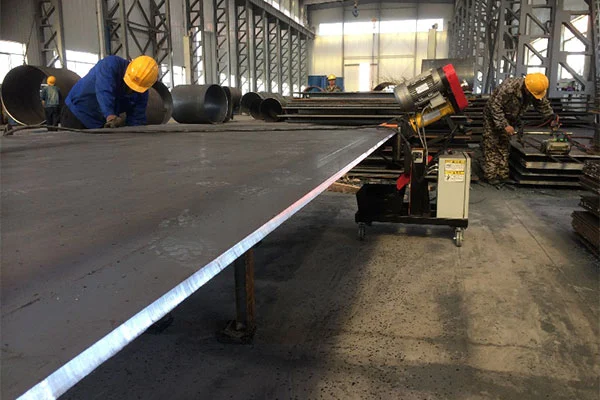

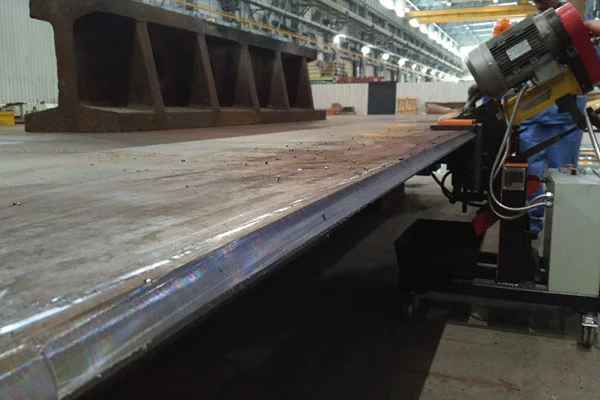

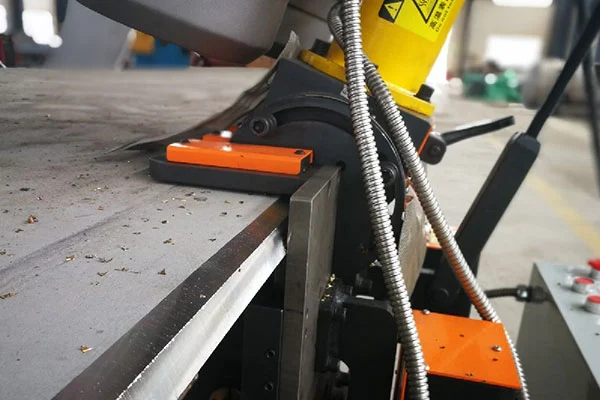

Casos de aplicação no local

Normas Técnicas

Para a máquina chanfradora automática de chapas (projeto, fabricação) e suas peças de reposição, além dos parâmetros técnicos e requisitos especificados na especificação, devem ser seguidas as últimas edições das Normas Nacionais (GB), Normas da Indústria (JB, DL...) e Normas Internacionais (SI, ANSI, ASME, AWS, API, DIN, ISO). Os padrões aplicados para projeto e fabricação de produtos estão listados abaixo:

Código Geral para Construção e Aceitação de Instalação de Equipamentos Mecânicos GB50231-98

Diretrizes para Projeto de Segurança de Equipamentos Elétricos GB4064-1983

Segurança de Máquinas - Equipamentos Elétricos de Máquinas GB 5226.1-2002

Marcação de condutores isolados GB4884-85

Código para Aceitação de Qualidade de Construção de Estruturas de Aço GB 50205-2002

Código para Projeto de Estruturas de Aço GB 50017-2003

Padrão de fabricação para tubulação de processo: ASTM B31.3

Padrões Internacionais (SI, ANSI, AWS, API, DIN, ISO)

Adaptabilidade do ambiente operacional

A máquina chanfradora automática de placas apresenta excelente adaptabilidade ambiental e pode operar de forma estável sob diversas condições normais de trabalho. Pode suportar certas flutuações de temperatura e umidade, bem como pequenas vibrações, garantindo que fatores externos não prejudiquem seu desempenho e vida útil em condições normais de operação. Entretanto, o seu desenho estrutural, selecção de materiais e medidas de protecção são compatíveis com as condições de instalação no local para garantir um funcionamento seguro e fiável a longo prazo.

Fonte de energia:380V, 50Hz

Altitude:< 1000m

Temperatura ambiente:0-45°C (operação interna)

Umidade relativa:Umidade relativa média diária máxima 90%

Intensidade Sísmica:Não superior ao Grau VII

Perguntas frequentes

P: Qual é a faixa de chanfro da máquina?

A: Faixa de chanfro de passagem única:C0-C30mmpara peças padrão. A usinagem multipasse atinge o máximoC100 mm, oferecendo alta flexibilidade para diversas aplicações.

P: Quais são a configuração da ferramenta e as vantagens da fresadora de borda ZM-100?

A: Equipado com fresa de facear intercambiável e7 pastilhas de metal duro com cobertura padrão. Longa vida útil, baixo custo consumível. As pastilhas são de troca rápida para fácil manutenção e alta economia.

P: Quais são as vantagens do processo de usinagem e da aplicação do ZM-100?

R: Adota corte de fresamento a frio com deslocamento e avanço automáticos para trabalhos de chanfro/chanfro. Projetado para biselamento pré-soldado de diversas placas metálicas, com desempenho superior em aço inoxidável.

P: O ZM-100 atende aos requisitos de soldagem e END de alto padrão?

R: A máquina chanfradora automática de placas produz chanfros precisos e consistentes, em conformidade comPadrões de soldagem Classe II e superiores. Garante penetração uniforme da solda e minimiza defeitos de soldagem. Os chanfros acabados passam em todos os testes NDT comuns para satisfazer as demandas de inspeção, aceitação e construção do local.
