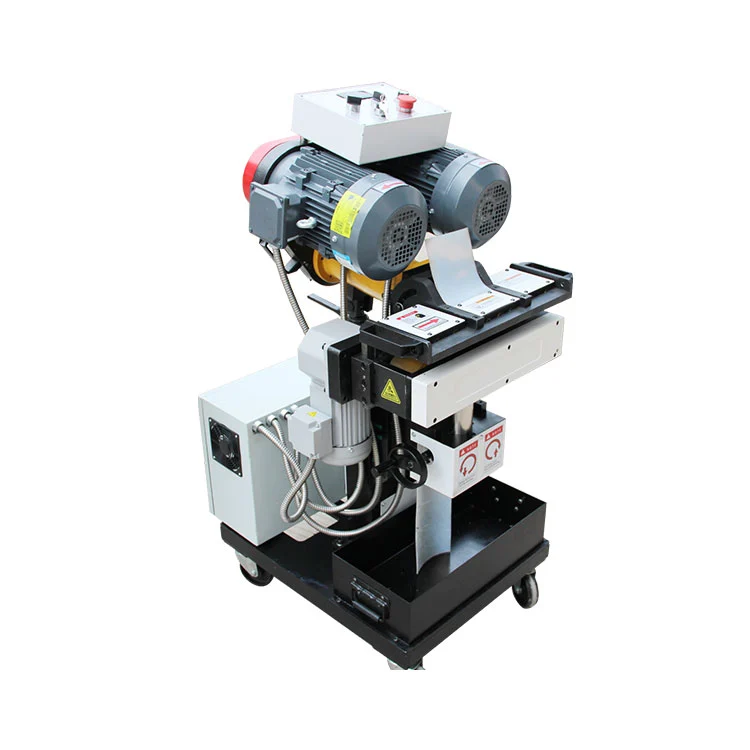

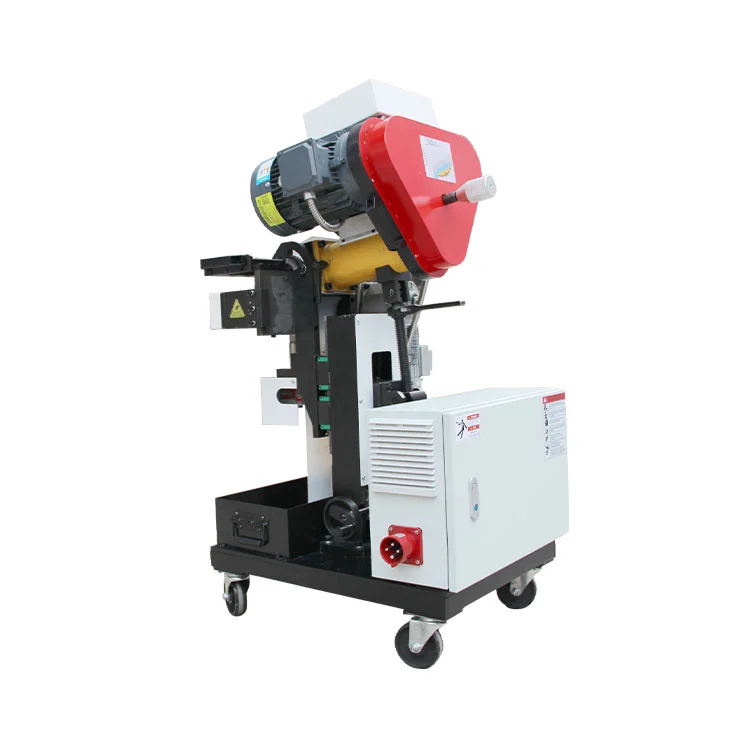

Fresadora automática de borda de placa

A fresadora automática de bordas de placas realiza chanfro pré-soldado em placas de metal com excelente capacidade de processamento de aço inoxidável. PossuiÂngulo de bisel de 0°-60°, Espessura da placa de fixação de 5 a 80 mm, largura do chanfro de passagem únicaC0-C20 mme máximoC45mm. Compatível com metais ferrosos (aço carbono, ferro fundido) e materiais não ferrosos (aço inoxidável, titânio, compósitos).

Recursos do produto

Desempenho poderoso

A fresadora automática de borda de chapa com motores principais duplos em conformidade com IEC; CA assíncrona trifásica3000*2W; Redutor de eixo ortogonal padrão IEC;Saída de alta velocidade e alto torque de 400 W. O corpo robusto da máquina garante um fornecimento de energia estável.

Precisão controlável

Ajuste fino da profundidade do chanfro em1,5 mm por passo; ângulo de bisel ajustável:0°-60°; velocidade da cabeça de corte:800 RPM/minuto; velocidade de deslocamento de frequência variável:0-1,2 m/min. Adequado para espessura de placa5-80mm; bisel de passagem únicaC0-C20 mm, chanfro máximoC45mm. Operação que economiza trabalho com ajuste flexível.

Autooperação Inteligente

Design autopropelido, sem necessidade de fixação manual; auto-fixação para evitar deslizamento da borda. Cilindro pneumático incorporado para elevação automática; altura de fixação820-860mm. Os rolos resistentes ao desgaste adaptam-se a várias condições de trabalho. Tamanho compacto, coleta centralizada de cavacos, fácil substituição de ferramentas.

Proteção de segurança

Gabinete elétrico de maior segurança e capacidade aprimorada;Classificação à prova de explosão IP54; Isolamento de cabo Classe F e proteção contra aumento de temperatura Classe B com componentes elétricos de nível industrial. Equipado com dispositivos multi-segurança para garantia de segurança abrangente.

Modo de chanfro principal

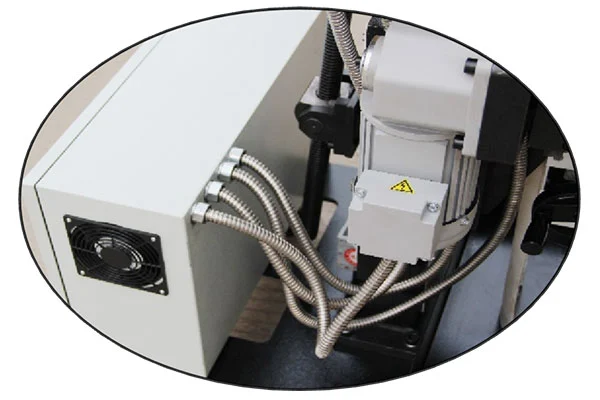

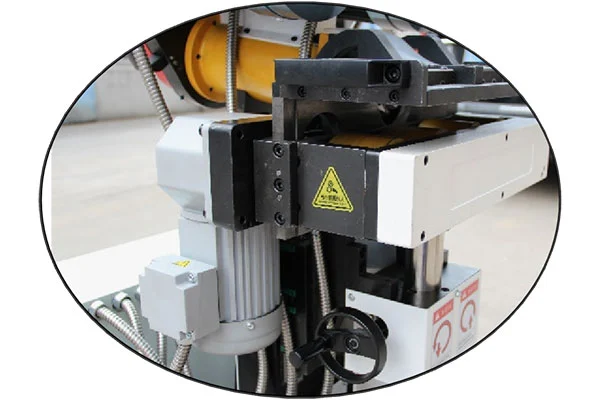

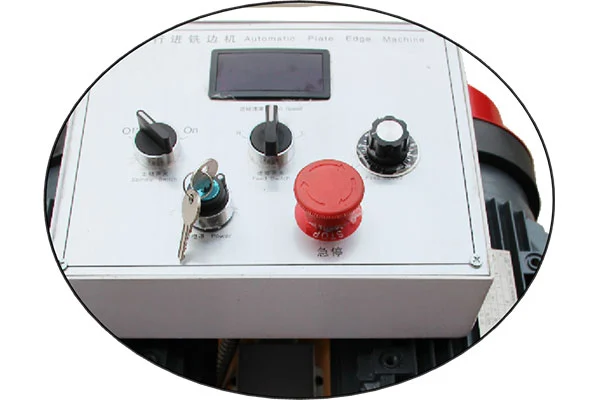

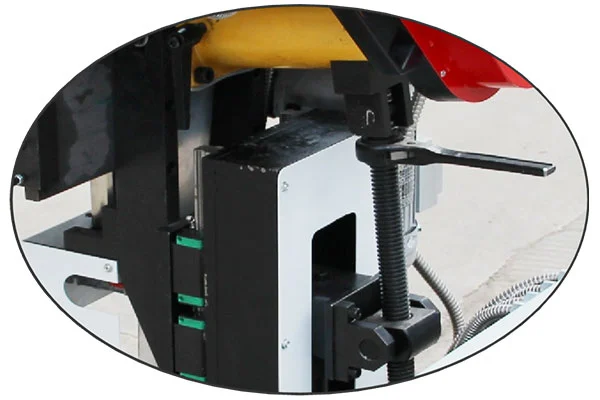

Visualizações de detalhes

Especificações Técnicas

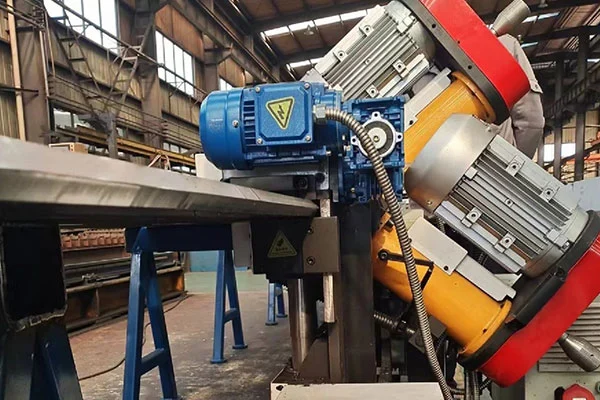

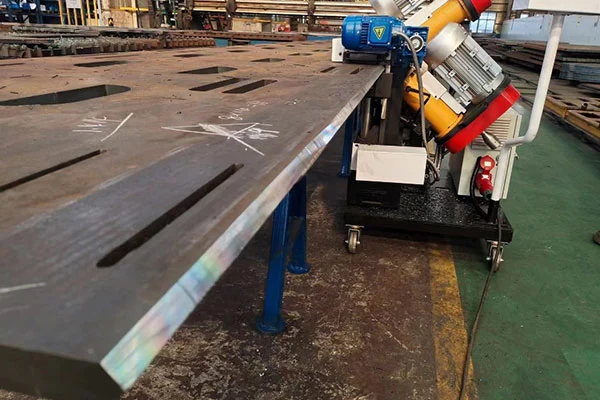

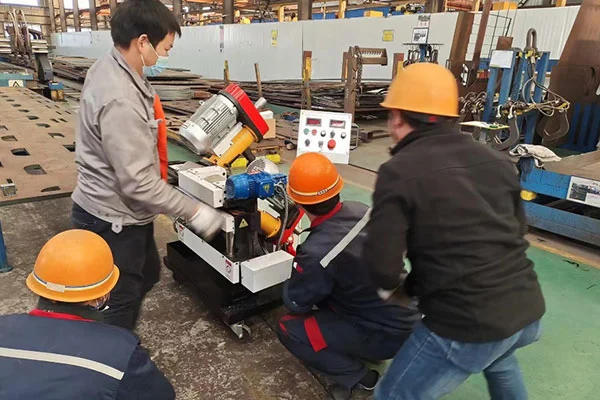

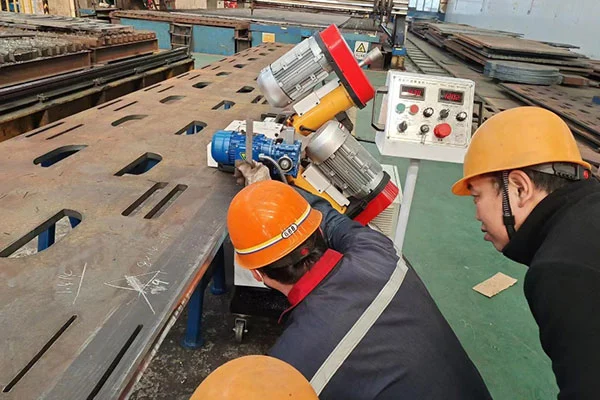

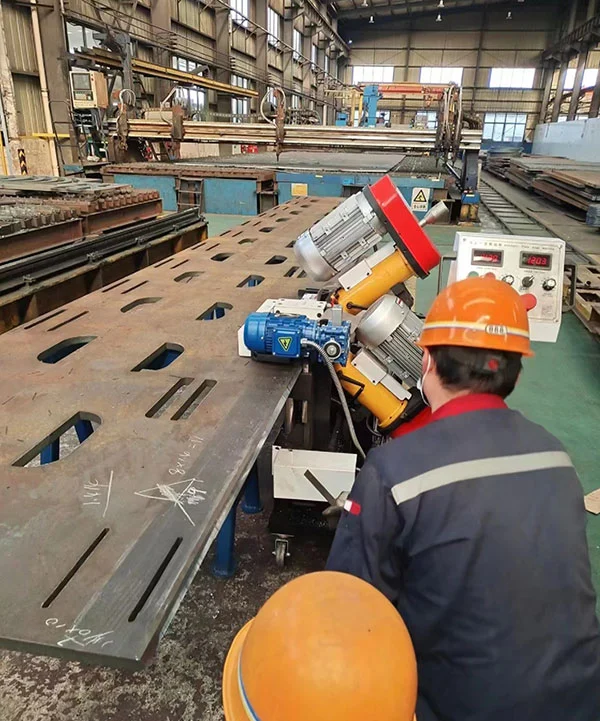

Casos de aplicação no local

Por que nos escolher?

Força Técnica Integrada

Integra P&D, design, produção, vendas e serviço pós-venda. Apoiados por equipe técnica sênior e intermediária, atualizamos continuamente produtos e fornecemos soluções personalizadas não padronizadas.

Portfólio abrangente de produtos

Gama completa de máquinas mecânicas de corte a frio e biselamento para tubos e placas. Modelos servo-acionados de última geração ganham amplo reconhecimento. Os produtos atendem às indústrias aeroespacial, de energia nuclear, química, farmacêutica e outras indústrias de dutos.

Capacidade de fornecimento confiável

Localizado no Delta do Rio Yangtze. Área de plantio ao redor1000m², produção anual de centenas de unidades por modelo, estoque suficiente de peças de reposição.

Mercado global e serviço no local

Produtos vendidos em todo o país e exportados para Rússia, Malásia, Cingapura, Cazaquistão, etc. Com vasta experiência em instalação e manutenção de dutos, realizamos projetos de corte e biselamento de tubos no local.

Inovação Técnica

A Xianjin Pipeline busca inovação contínua em P&D para melhorar a estabilidade, eficiência e automação da fresadora automática de borda de chapa. Ele agiliza a operação, permite a automação e a interação homem-máquina e alivia a pesada carga de trabalho dos operadores nos modos semiautomáticos convencionais.

Perguntas frequentes

Q1: Quais são as principais formas de chanfro que a máquina pode produzir?

R: A fresadora automática de borda de placa processa principalmenteChanfros tipo K/X, V/Y, 0° e U/J.

Q2: Qual é a faixa de ajuste do ângulo de bisel?

R: O ajuste do ângulo de chanfro varia de0°-60°.

Q3: Qual é a capacidade de processamento de bisel da máquina?

R: Suporta ajuste quantitativo para avanço e retração da ferramenta. A largura do chanfro de passagem única éC0-20mm, e no máximoC56mmpode ser obtido através de múltiplas passagens.

Q4: Quais são as vantagens de sua configuração de motor e redutor?

R: Tanto o motor quanto o redutor estão em conformidade com os padrões europeus IEC, fornecendo potência estável e adequado para projetos baseados na UE.
