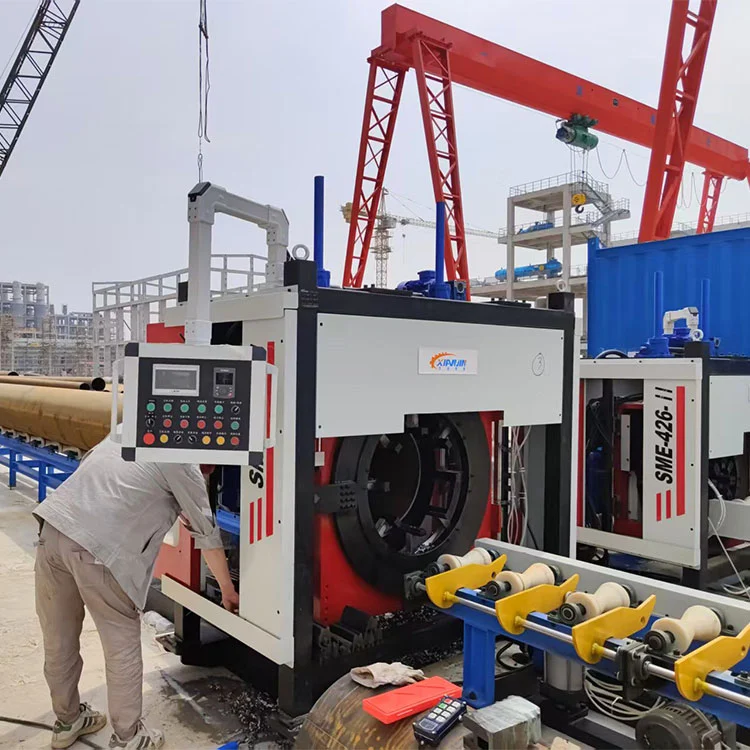

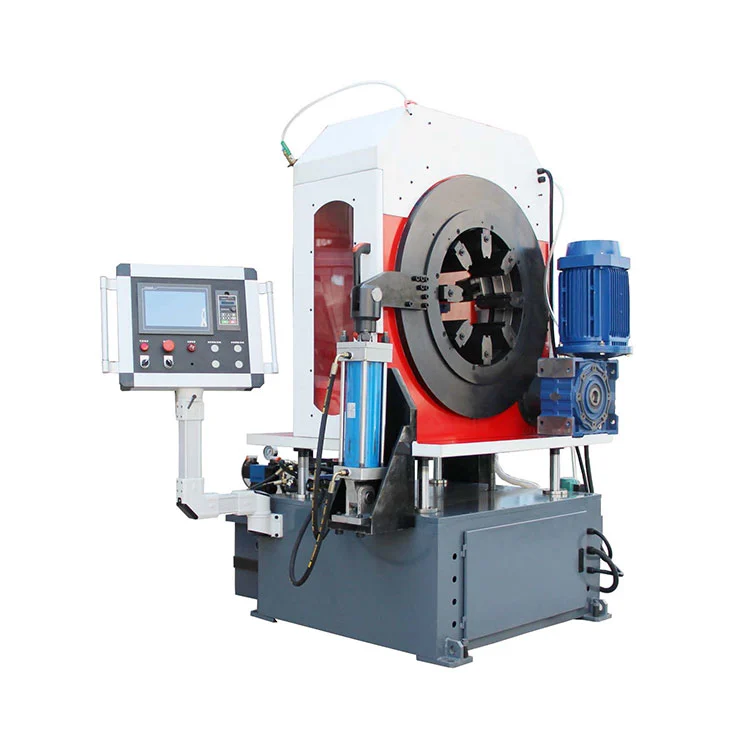

Máquina de corte chanfrado de alta precisão

A máquina de corte chanfrado de alta precisão adota um design inovador integrado de montagem em skid e uma estrutura de estrutura otimizada. Com layout integrado dos componentes principais, ele pode ser montado rapidamente no local em 1 hora para reduzir os ciclos de preparação da construção, ideal para projetos de grande escala com cronogramas apertados. Equipado com um motor de frequência variável de alto desempenho de 380 V para saída de potência estável, emparelhado com um mecanismo de alimentação CNC de precisão, ele atinge controle de precisão de alimentação de até ± 0,07 mm. Esta máquina é amplamente utilizada em mais de dez indústrias, incluindo petroquímica, alimentos e bebidas, biomedicina, energia e energia.

Vantagens do produto

Design de skid integrado, seguro e eficiente

Apresentando um layout de núcleo compacto e montado em skid integrado, a máquina de corte chanfrado de alta precisão suporta montagem rápida no local de 1 hora, ideal para grandes projetos de ciclo apertado. O design de centro baixo elimina vibração e deslocamento para uma operação estável e segura. Com sistema de fixação de came autodesenvolvido e controle inteligente, garante usinagem de alta eficiência.

Alta precisão e alta velocidade, conformação em uma etapa

Acionado por um motor de frequência variável de 380 V e um sistema de alimentação CNC de precisão, ele oferece precisão de alimentação ultra-alta de ± 0,07 mm. Termina o processamento de tubos DN300 em 3-5 minutos com 20 peças por hora, 3 vezes mais rápido que as máquinas tradicionais. O corte e o chanfro em uma etapa alcançam uma superfície livre de rebarbas Ra12,5um com taxa de qualificação superior a 99%. Ferramentas modulares de troca rápida atendem às demandas de chanfro em vários ângulos.

Ampla compatibilidade, resistente ao desgaste e produtivo

Amplamente aplicável nas indústrias petroquímica, alimentícia, farmacêutica, de energia e outras. Equipado com tecnologia de corte de torque constante, ele processa facilmente aço inoxidável 304/316 e aço-liga. Reduz o desgaste da ferramenta em 30%, elimina procedimentos de polimento manual e melhora a produtividade em um único turno em 50%.

Economia de energia, redução de custos e operação fácil

O sistema de frequência variável reduz o consumo de energia em mais de 25% para a produção de baixo carbono. O painel de toque inteligente com parâmetros predefinidos permite fácil operação; novos operadores podem trabalhar de forma independente após treinamento de 30 minutos. Baixas perdas e alta eficiência reduzem efetivamente os custos gerais de produção.

Principais Funções

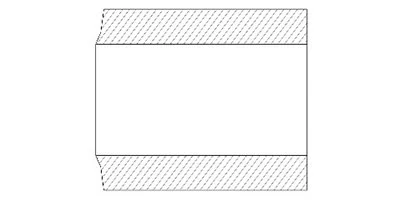

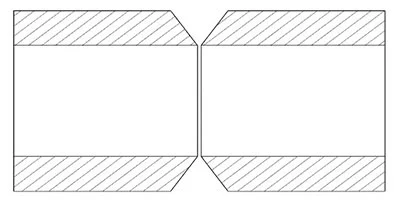

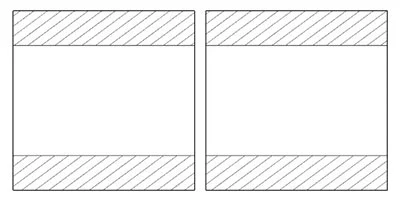

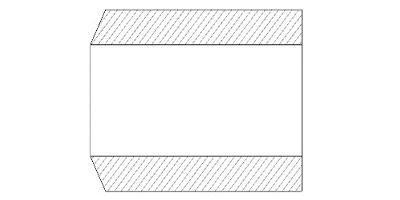

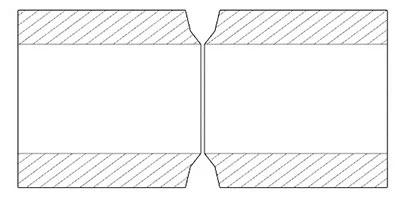

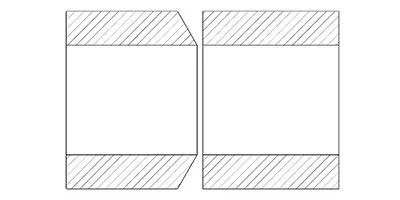

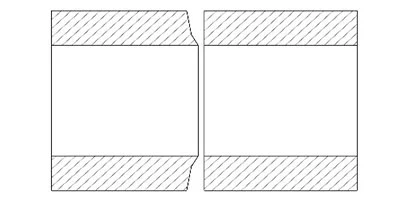

Fixação dupla face automática de múltiplas mandíbulas · Alimentação e retração automáticas · Resfriamento de água circulante · Elevação automática da unidade principal · Regulação de velocidade de frequência variável da unidade principal · Corte e biselamento simultâneos · Corte de tubos com bisel dupla face · Fixação hidráulica · Porta de segurança visível nos dois lados · Estrutura integrada de baixo perfil · Configuração de ferramenta a laser para posicionamento rápido de corte · Inclinação pneumática automática de material · Design integrado montado em plataforma para instalação rápida no local · Alimentação automática controlada sem fio e Descarregando

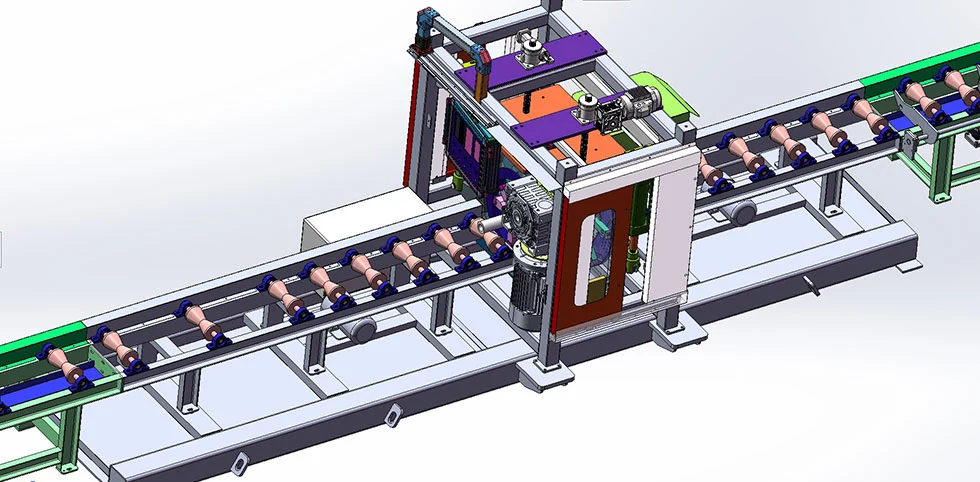

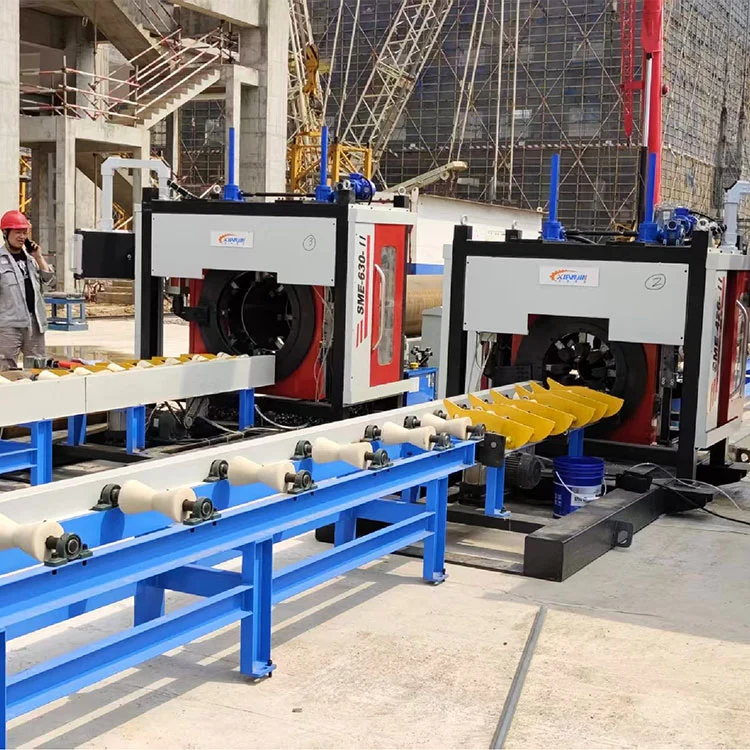

Benefícios do projeto integrado montado em skid SME-II

Rack de material estendido para conexão rápida/mecanismo de elevação integral

Comparação do projeto integrado montado em skid

A máquina de corte chanfrado de alta precisão SME-II não requer instalação ou comissionamento no local! O design integrado montado em skid transforma os fluxos de trabalho de construção tradicionais. Todos os módulos do equipamento são montados em uma plataforma deslizante unificada e calibrados com precisão na fábrica. Uma vez entregue no local, o nivelamento complexo é desnecessário. A unidade pode ser rapidamente posicionada e comissionada, reduzindo o tempo de construção em 70% e melhorando a precisão em 90%. Eficiente, fácil de usar e com baixo desvio, acelera a entrega do projeto.

Adotando integração modular, a estrutura deslizante pré-monta a máquina principal, a tubulação e o sistema de controle. A fabricação de alta precisão e rigorosos testes de fábrica garantem excelente nivelamento e estabilidade. O trabalho no local requer apenas a fixação da base do skid e a conexão de tubulações externas. Elimina o tedioso comissionamento convencional, reduz a dificuldade de construção e o tempo gasto, sendo perfeitamente adequado para projetos urgentes em condições locais complexas.

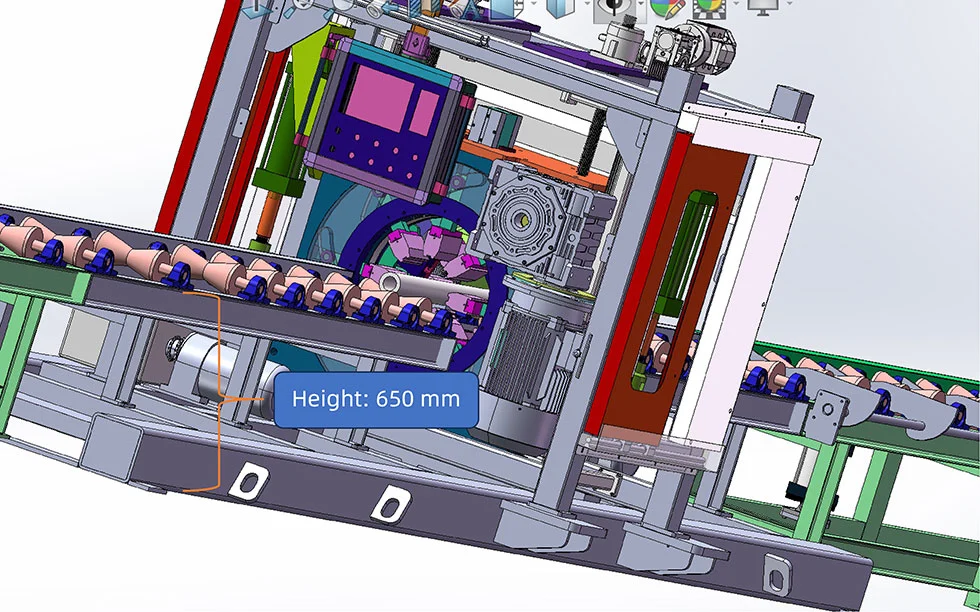

Projeto de centro baixo suspenso SME-II

Design suspenso de centro baixo

A altura central de passagem do tubo permanece dentro de uma faixa padronizada. Para tubos com diâmetro pequeno de 30 mm até diâmetro grande de 630 mm, a altura central permanece constante durante a usinagem. Esta máquina de corte chanfrado de alta precisão elimina problemas de mudança de altura causados ​​por diâmetros variados de tubos em máquinas tradicionais. Não é necessário ajuste de altura para movimentação de empilhadeiras ou pontes rolantes no local, aumentando a eficiência do transporte em 70%.

Sistema de estabilização deslizante de 4 colunas

Estrutura deslizante simétrica de quatro colunas combinada com guias lineares de alta precisão. Balanço lateral ≤0,2 mm durante a operação. Estabilidade melhorada em 60% em comparação com designs convencionais de dois postes. Mesmo para cortes de tubos grandes, a precisão do bisel atinge ±1°. Ele suprime o impacto da vibração nas tubulações e garante uma operação segura no local.

Conveniência de construção no local

A altura uniforme de passagem do tubo permite que tubos de vários tamanhos compartilhem os mesmos trilhos ou suportes de transporte, reduzindo os custos de fixação no local.

Estabilidade anti-queda

Centro de gravidade da máquina bastante reduzido. Altura central consistente em toda a faixa de tubos de 30 a 630 mm. Centro de gravidade 40% menor que o equipamento tradicional. Reduz os riscos de capotamento devido a terrenos irregulares ou cargas excêntricas em tubos. Desempenho anti-capotamento aumentado em 60% para evitar lesões mecânicas causadas pelo tombamento da máquina.

Segurança de transporte sem colisão

A altura central ultrabaixa uniforme elimina o ajuste de altura para diferentes tamanhos de tubos. Empilhadeiras e pontes rolantes podem se mover em caminhos fixos. Evita colisão de tubulações e riscos de queda devido a diferenças de altura, evita acidentes e protege pessoal e equipamentos.

Prevenção de Quedas do Operador

O perfil baixo da máquina permite o alinhamento do tubo sem trabalhar em altura, diminuindo o risco de queda por subida ou inclinação. A vibração e a agitação são bastante reduzidas durante a operação, minimizando os riscos de deslizamento de ferramentas e detritos projetados.

Resistência a vibrações e interferências

A altura central ultrabaixa e a estrutura rígida mantêm a máquina estável em cortes de alta frequência. Reduz os riscos de componentes soltos e cortadores lascados provocados pela vibração, impede a projeção de fragmentos e proporciona um ambiente de trabalho mais seguro.

Parâmetro Técnico

Parâmetros de seleção

Parâmetros Técnicos

Comparação de vantagens

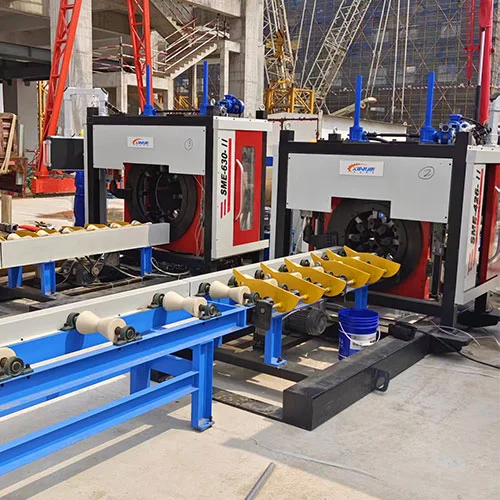

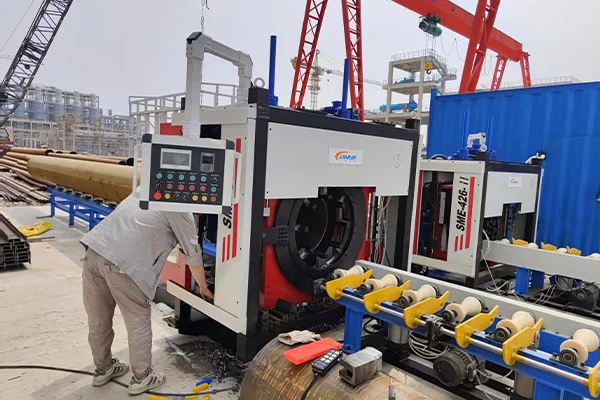

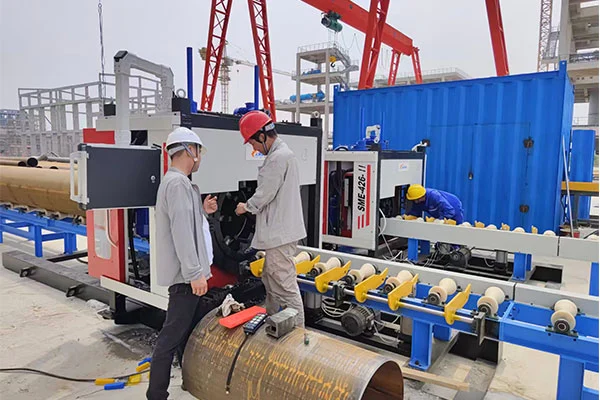

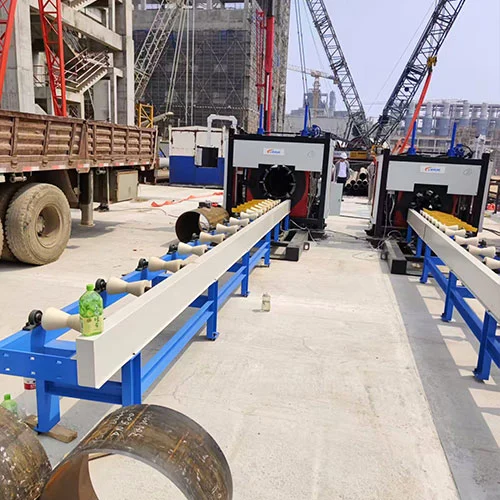

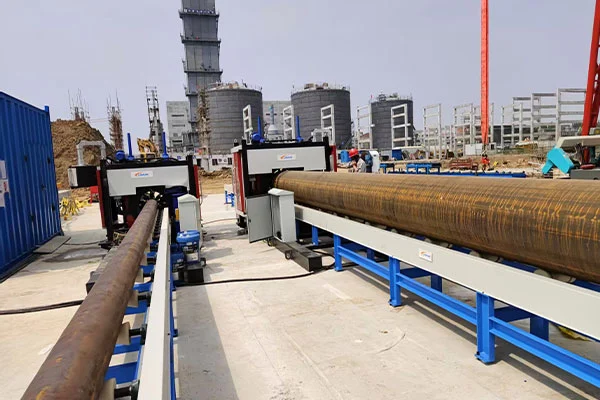

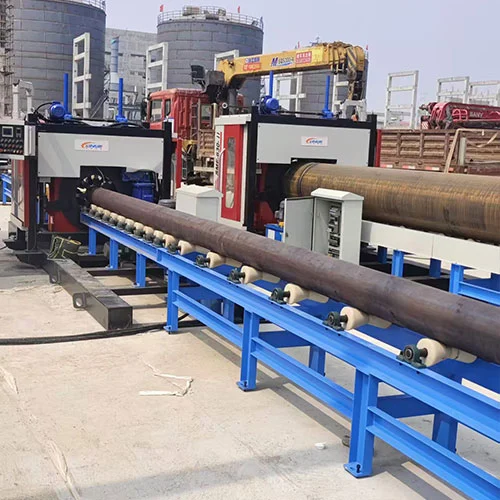

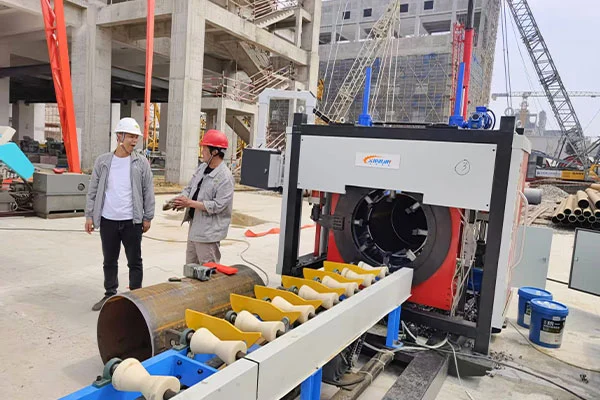

Casos de aplicação em campo

Perguntas frequentes

P: Quais são as vantagens da série SME-II em relação às máquinas tradicionais?

R: A máquina de corte chanfrado de alta precisão tem vantagens competitivas proeminentes. O sistema VFD reduz o consumo de energia em mais de 25% para alcançar uma produção com eficiência energética. Com painel de toque fácil de usar e predefinição de parâmetros inteligentes, operadores novatos podem operar de forma independente após 30 minutos de treinamento.

P: Qual é o desempenho de processamento das máquinas da série SME-II?

R: Equipado com um motor VFD de alto desempenho de 380 V para potência forte e estável. O mecanismo de alimentação CNC de precisão oferece precisão de alimentação de ± 0,07 mm. As ferramentas giram uniformemente ao redor do tubo. Um corte leva de 3 a 5 minutos, produção máxima de 20 unidades/h para tubos DN300, mais de 3× mais rápido que as unidades tradicionais. O corte e o chanfro são feitos de uma só vez. Rugosidade da superfície Ra12,5μm, sem rebarbas ou deformação, taxa de passagem única superior a 99%.

P: Qual é o design suspenso de centro baixo e seus benefícios?

R: Mantém a altura do centro de passagem do tubo em uma faixa padronizada. Para tubos com diâmetro pequeno de 30 mm até diâmetro grande de 630 mm, a altura central permanece constante durante o processamento. Ele elimina problemas de mudança de altura causados ​​por diâmetros variados de tubos em máquinas tradicionais. Empilhadeiras e pontes rolantes não precisam de ajuste de altura no local, aumentando a eficiência de manuseio em 70%.

P: Qual é a faixa de processamento da máquina SME-II?

A: SME-II suporta espessuras de parede de tubos de até 50 mm. Oferece corte e chanfro eficientes para a maioria dos tubos de paredes médias e pesadas em condições regulares, com ampla faixa de trabalho e grande adaptabilidade.
